第三章单元测验

2021年5月26日，我国部分地区第一次也是今年唯一能看到“超级红月”和“月全食”这一天文景象。下列关于“月全食”的说法正确的是（  ）

如图是记者在抗击“新冠”疫情一线，用照相机拍摄的医护人员照镜子整理护目镜的照片。下列说法中正确的是（　　）


某物理兴趣小组在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v和物体到凸透镜的距离u之间关系的图象，如图所示，下列分析判断正确的是（  ）

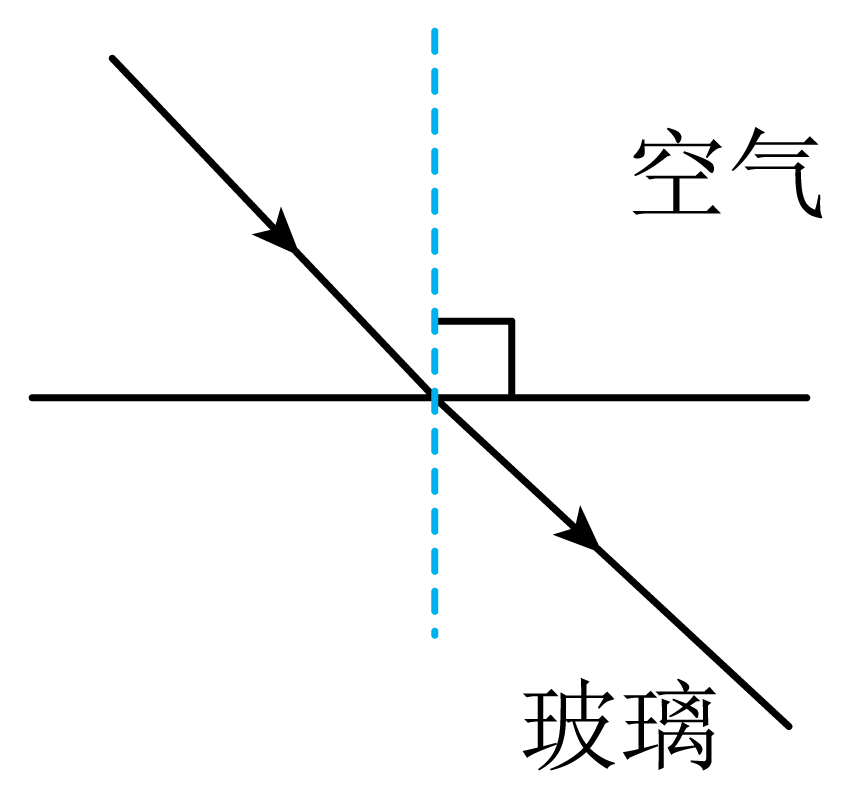

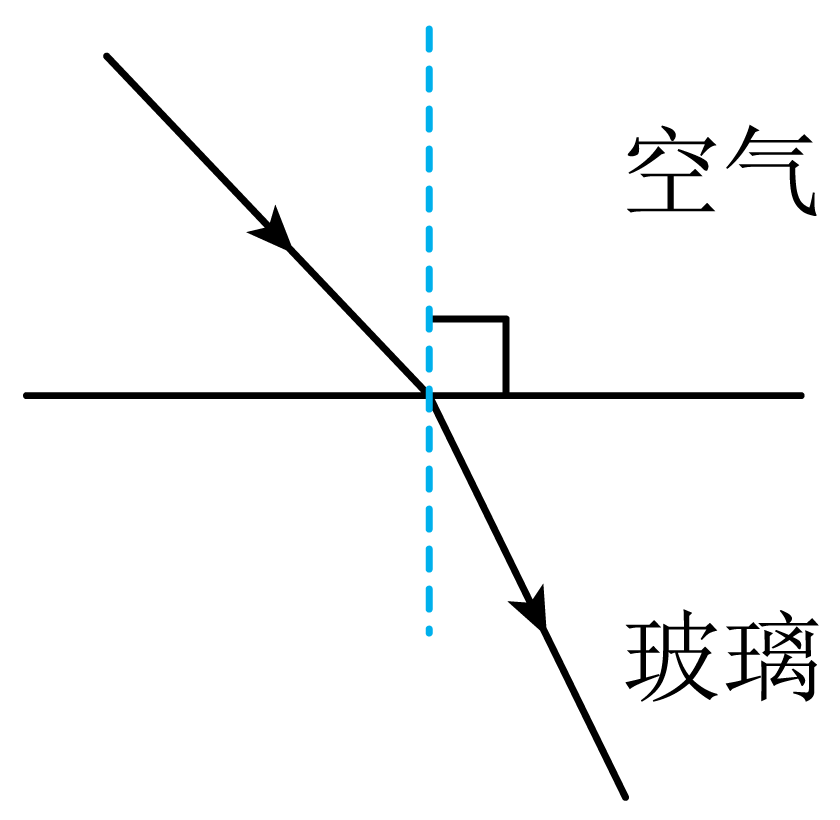

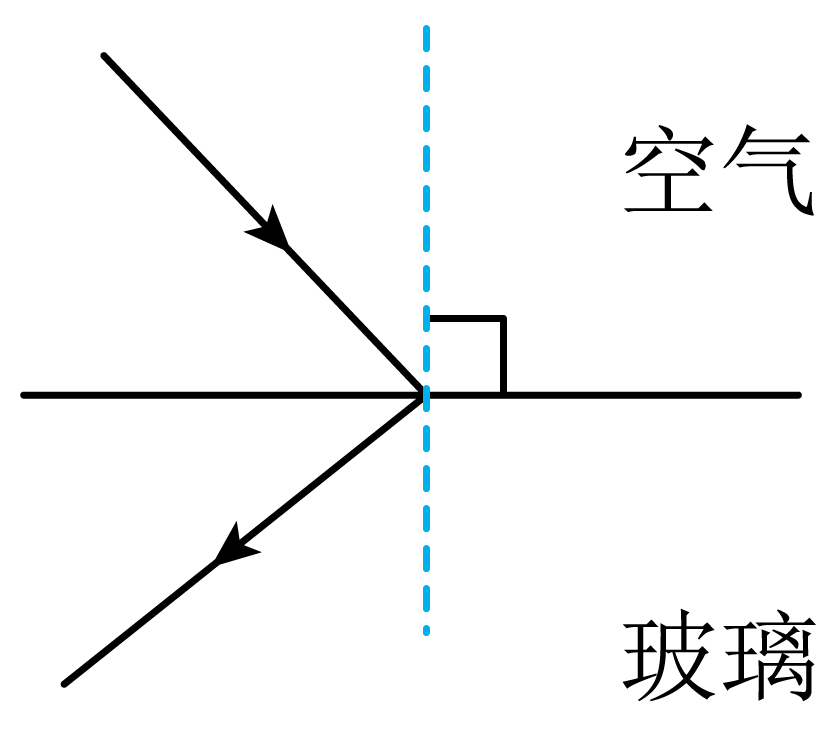

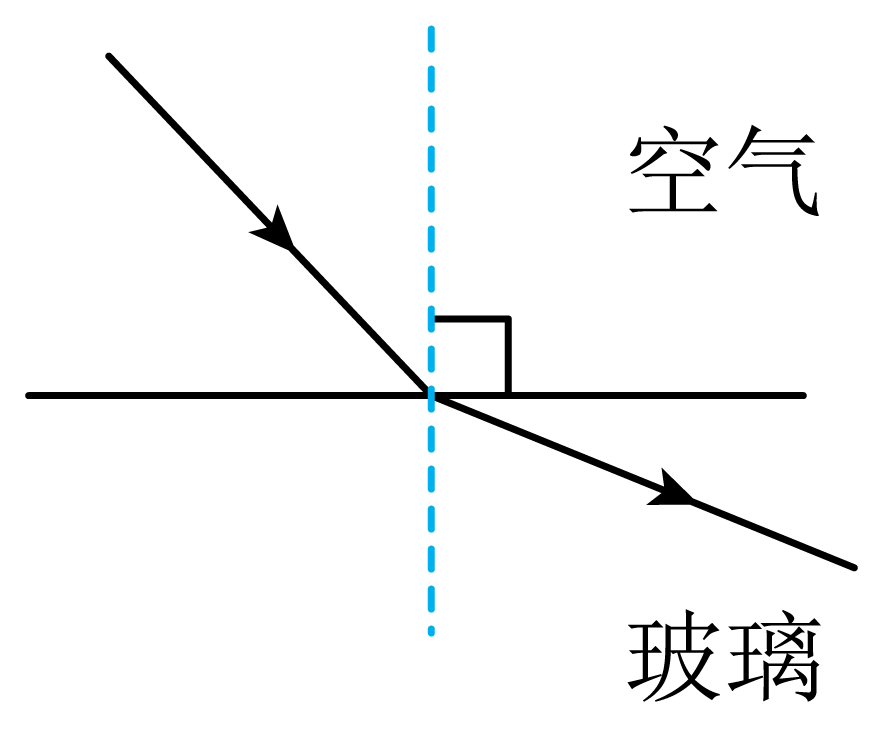

如图，正确表示了光从空气进入玻璃中的光路图是（  ）

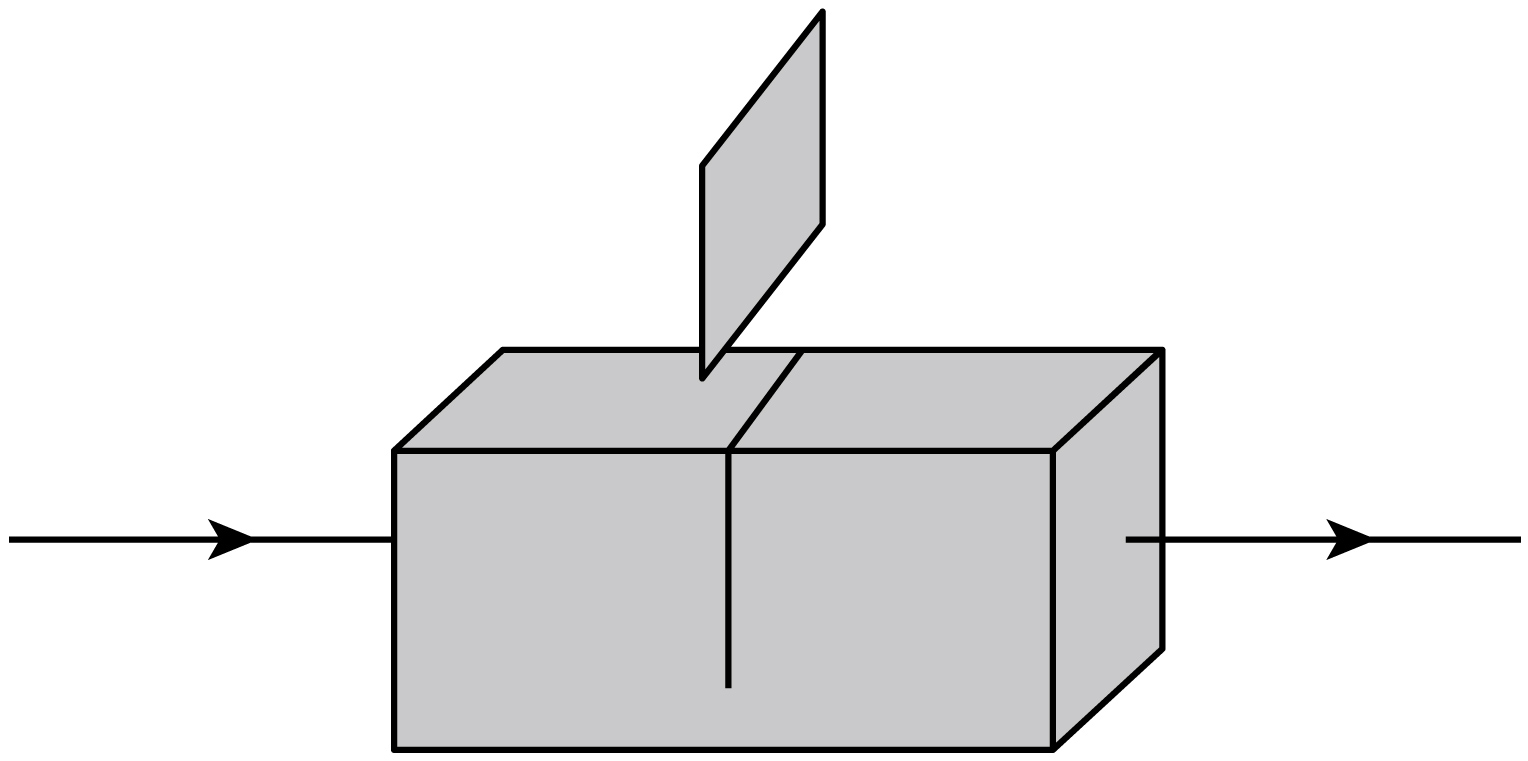

如图所示是一个魔术箱。魔术箱顶部的中央有一条窄缝，使激光笔产生的激光束从左侧的小孔射入，从右侧小孔射出。将一块遮光板从顶部的窄缝插入箱中，它并没有挡住激光束的传播。若魔术箱内只使用了平面镜，则平面镜的数量至少是（  ）


下列光现象中，由于光的反射形成的是（  ）

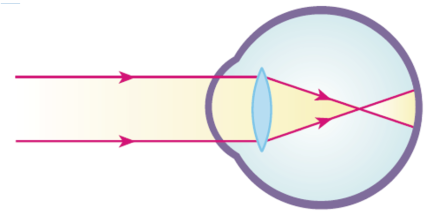

学校倡议：“保护视力，少用手机，从我做起”。某同学由于长时间盯着手机屏幕，损害了视力。如图所示的是远处物体在他眼睛里成像的光路图，则该同学的眼睛是（  ）


如图，在小孔成像的实验中，把小孔做成一条狭窄的缝隙对着太阳，则在右边的光屏上将看到太阳的像是（  ）


（2022四川达州）清晨，太阳从东方冉冉升起，云缝中射出道道霞光，它让我们的大千世界五彩缤纷，让我们的世界拥有了无穷奥妙。下列对光的世界的探究中，结论正确的是（　　）

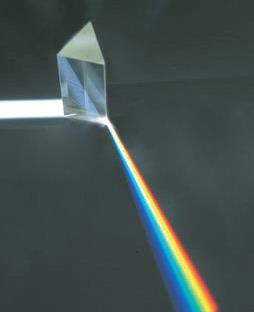

（多选）一束太阳光（可视为平行光）照射到玻璃三棱镜上，从三棱镜上射出的光被分解为各种颜色，如图所示。对于这个现象，下列说法中正确的是（  ）

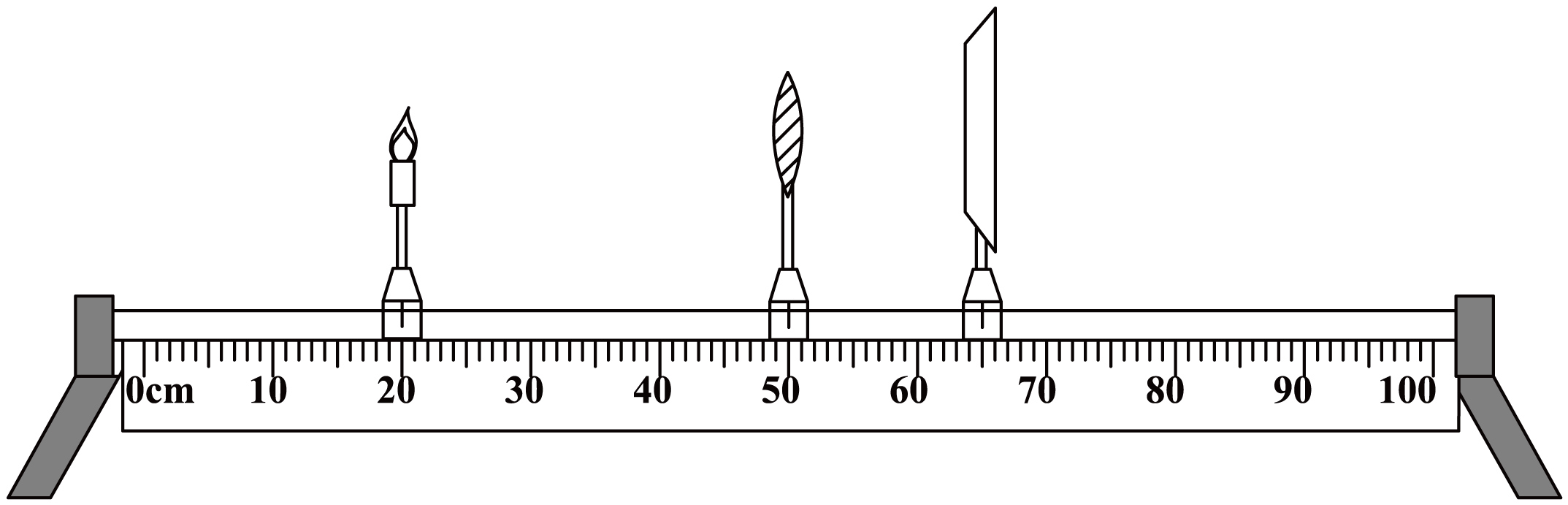

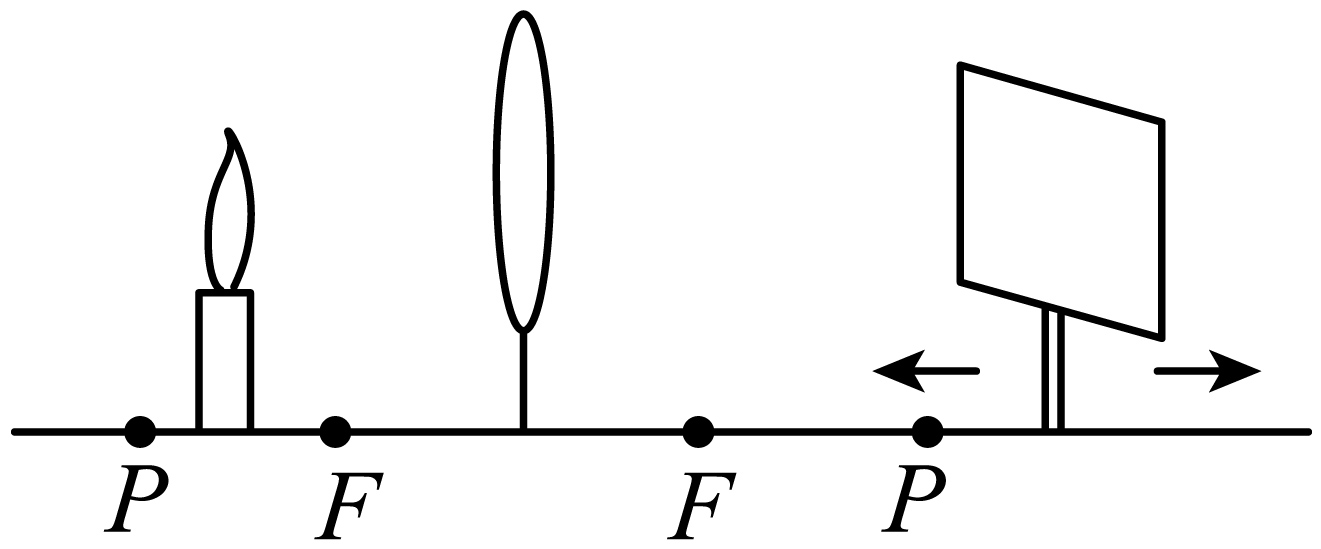

在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（  ）

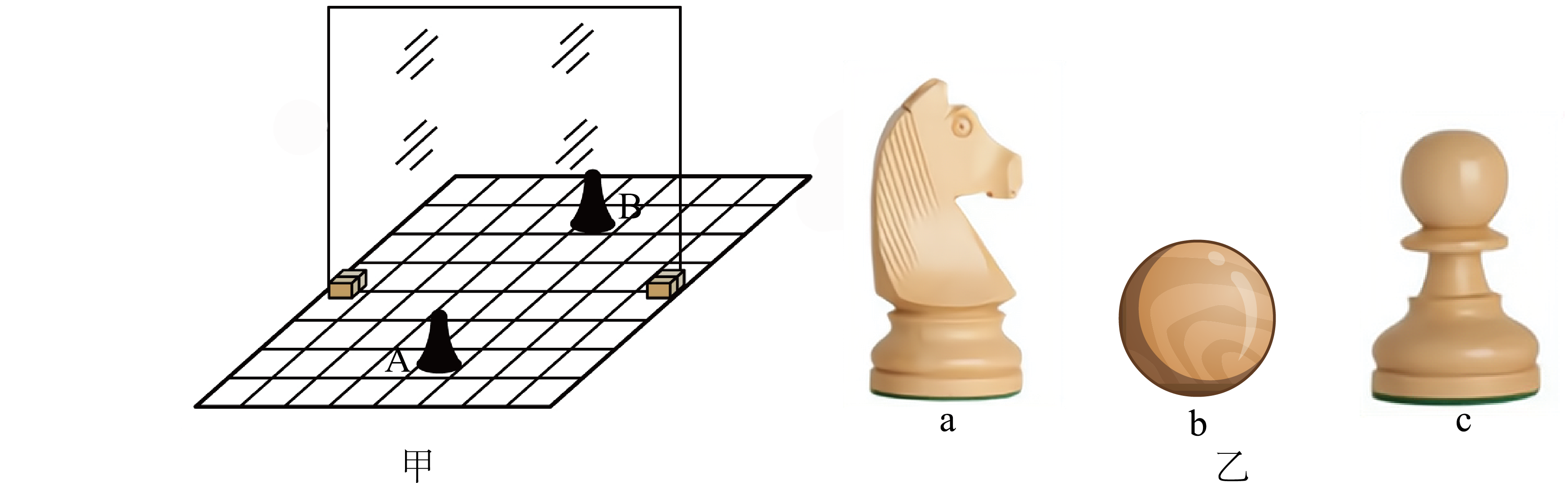

用图甲中的器材探究平面镜成像的特点时，发现不便得到像和物左右之间的关系。为解决这一问题，应选用图乙中的＿＿ （a/b/c）棋子进行实验，分析可得像与物关于镜面 ＿＿

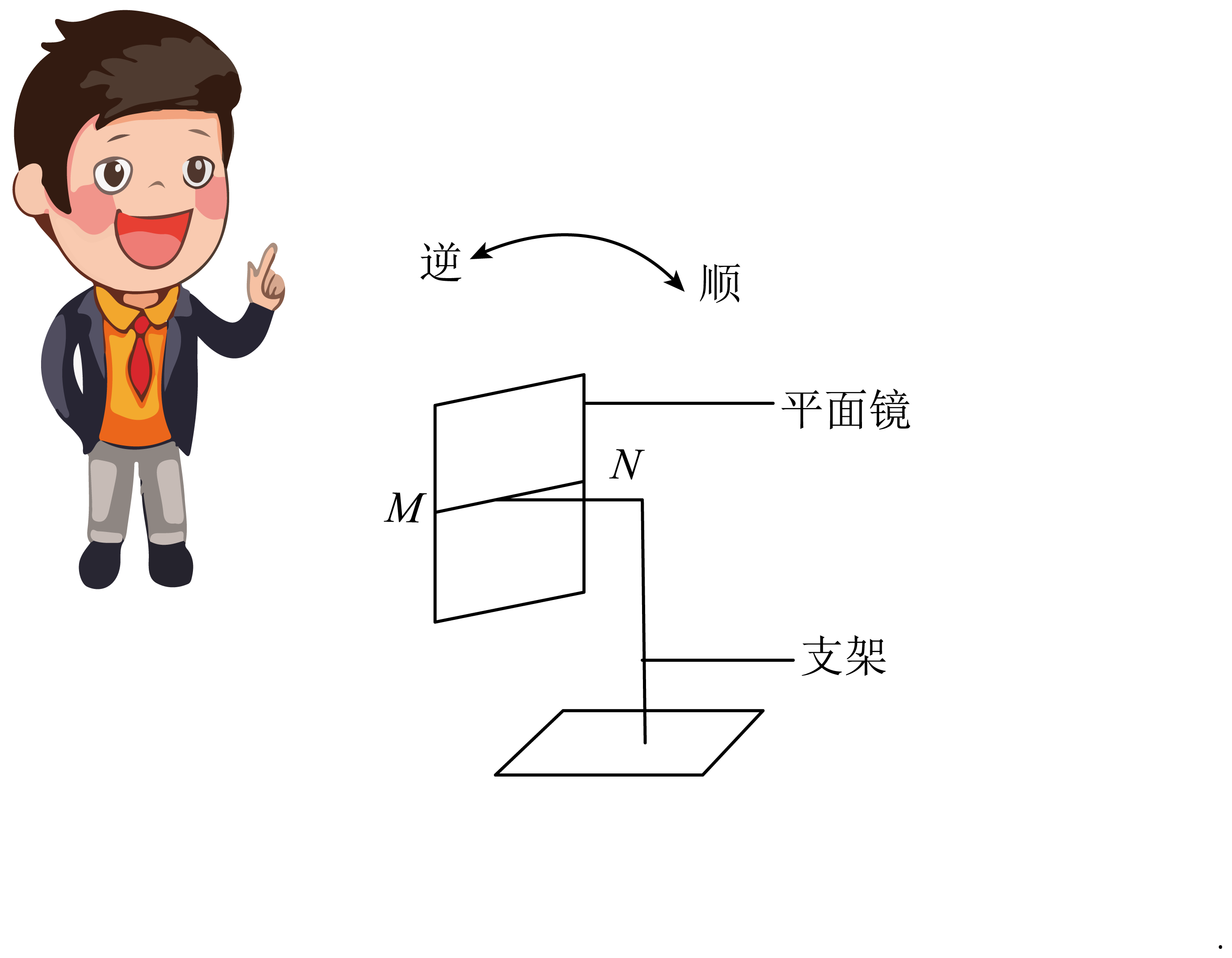

如图所示，竖直放置的平面镜能绕水平轴MN转动，小明站在平面镜正前方，他在镜中成的是  ＿＿ （选填“实”或“虚”）像；小明垂直镜面移动8cm，他与像的距离改变  ＿＿ cm；为了让他站着就能看到镜中脚的像，可以让平面镜绕轴沿  ＿＿ 时针方向转动。


“西塞山前白鹭飞，桃花流水鳜鱼肥”（[唐]张志和《渔歌子》）。图是白鹭在如镜的水面上飞行的情形。水中的“白鹭”是由光的 ＿＿ 形成的 ＿＿ （选填“实”或“虚”）像。若水深3m，当白鹭距离水面5m时，它的像距离水面 ＿＿ m。

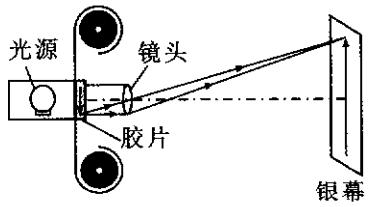

如图所示，小明利用凸透镜成像原理来研究电影放映时银幕上的影像情况。

（1）进入影院，小明发现银幕表面较为粗糙，观众在不同位置都可以看到银幕上的影像，这是因为光在银幕上发生了 ＿＿ 反射。
（2）小明在银幕上看到了清晰的影像，这个影像相对于胶片上的图案是 ＿＿ （填“正立”或“倒立”）的。同时，影像又是放大的，是因为胶片放在了距离镜头 ＿＿ （填答案序号）的位置。
A.一倍焦距以内
B.一倍焦距到二倍焦距之间
C.二倍焦距以外
（3）放映过程中影像大小超出了银幕边界，要使影像缩小到银幕范围且仍然清晰，在放映机镜头靠近银幕的同时，还要将胶片到镜头的距离调 ＿＿ （填“大”或“小”）一些。

为完成“探究平面镜成像特点”实验，小芳选择了如图所示的实验装置。
（1）小芳用玻璃板代替平面镜的目的是 ＿＿
（2）小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一 支外形相同 ＿＿ （选题“点燃”或“不点燃”）的蜡烛B，小芳应在 ＿＿   （选填“A”或“B” ）蜡烛一侧观察玻璃板中的像；
（3）当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将 ＿＿
（4）移去蜡烛B，在其原位置放置一块光屏，光屏上不能得到蜡烛A的像，说明平面镜所成的像是 ＿＿ （选填“实像”或“虚像”）
（5）小宾将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，她观察发现：平板玻璃中蜡烛A的像偏低且倾斜。你认为在图乙所示的 1、2、3 三幅图中， ＿＿ 图是产生以上实验现象的原因；
（6）将玻璃板由图甲中位置①水平向右平移至位置②时，蜡烛 A 的成像情况是 ＿＿ （选题字母代号）
A．蜡烛成像仍在B处
B．蜡烛成像在B处右侧
C．蜡烛无法通过玻璃板成像

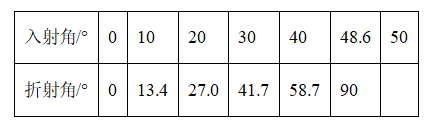

小明用如图所示装置将一细光束从水中斜射到空气中，用于探究“光的折射规律”实验测得的数据如表

（1）当入射角为0°时，折射角大小为0°，说明当光从水中垂直射入空气中时，传播方向  ＿＿ ；
（2）分析实验数据可知：入射角增大时，折射角 ＿＿ 填“增大”或“减小”），且折射角  ＿＿ （填“大于”、“小于”或“等于”）入射角；
（3）当入射角为48.6°，折射角大小为90°，若再增大入射角，则折射光线消失，只发生反射，这种现象称为全反射，所以当入射角为50°时会发生  ＿＿ 现象；
（4）若光线从空气斜射入水中，入射角为58.7°，则折射角大小为  ＿＿ ，这是因为在光的折射现象中，光路都具有  ＿＿ 性。增大入射角，观察折射角的变化，我们发现 ＿＿ （选填“会”或“不会”）发生全反射现象。
