【案例13】
背景资料
某安装公司承担某市博物馆机电安装工程总承包施工，该工程建筑面积32000m2，施工内容包括：给水排水、电气、通风空调、消防、建筑智能化工程。工程于2010年8月开工，2011年7月竣工，计划总费用2100万元。

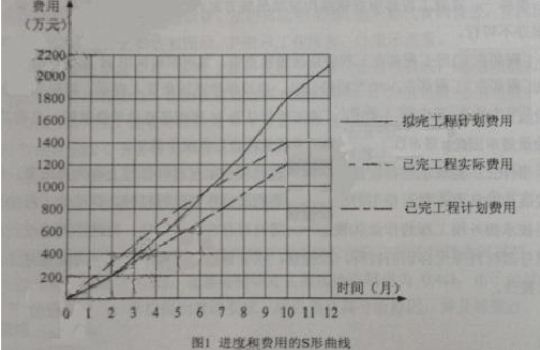

施工过程中项目部绘制了进度和费用的S形曲线(见图1)，对工程进度和费用偏差进行分析；通风空调工程于2011年6月进行系统调试，安装公司主要考核了室内空气温度是否达到设计要求，是否满足生产工艺和建筑环境要求，并做了10小时带冷源的试运转。
工程竣工验收合格后，建设方立即向公安机关消防机构报送了工程竣工验收报告，有防火性能要求的建筑构件、建筑材料、室内装饰材料符合国家标准或行业标准的证明文件、施工和检测单位的合法身份证明及资质等级证明文件等资料，申请备案。消防设施检测单位对采用共用接地装置的消防控制室主机进行技术测试时，在柜体处实测接地电阻值为12Ω，在基础槽钢处实测接地电阻值为0．4Ω。由于测试时有不合格项，为此向A单位提出整改要求，项目部认真分析原因，并及时整改，顺利通过消防部门验收。
问题
1．计算工程施工到第10个月时，项目部的进度偏差和费用偏差。
2．通风空调系统调试中还有哪些考核指标?
3．建设方申请消防竣工验收备案是否正确?说明理由。
4．消防竣工验收还应提交哪些资料?
5．分析检测单位提出不合格项整改要求的原因，接地电阻测量可采用哪些方法?
背景资料
某安装公司承担某市博物馆机电安装工程总承包施工，该工程建筑面积32000m2，施工内容包括：给水排水、电气、通风空调、消防、建筑智能化工程。工程于2010年8月开工，2011年7月竣工，计划总费用2100万元。
施工过程中项目部绘制了进度和费用的S形曲线(见图1)，对工程进度和费用偏差进行分析；通风空调工程于2011年6月进行系统调试，安装公司主要考核了室内空气温度是否达到设计要求，是否满足生产工艺和建筑环境要求，并做了10小时带冷源的试运转。
工程竣工验收合格后，建设方立即向公安机关消防机构报送了工程竣工验收报告，有防火性能要求的建筑构件、建筑材料、室内装饰材料符合国家标准或行业标准的证明文件、施工和检测单位的合法身份证明及资质等级证明文件等资料，申请备案。消防设施检测单位对采用共用接地装置的消防控制室主机进行技术测试时，在柜体处实测接地电阻值为12Ω，在基础槽钢处实测接地电阻值为0．4Ω。由于测试时有不合格项，为此向A单位提出整改要求，项目部认真分析原因，并及时整改，顺利通过消防部门验收。
问题
1．计算工程施工到第10个月时，项目部的进度偏差和费用偏差。
2．通风空调系统调试中还有哪些考核指标?
3．建设方申请消防竣工验收备案是否正确?说明理由。
4．消防竣工验收还应提交哪些资料?
5．分析检测单位提出不合格项整改要求的原因，接地电阻测量可采用哪些方法?
查看答案
1．曲线法在项目实施过程中，计划工程预算费用BCWS、已完工程预算费用BC-
WP、已完工程实际费用ACWP的三个参数可以形成三条曲线。
CV=BCWP一ACWP，两项参数之差，反映项目进展的费用偏差。
SV=BCWP一BCWS，两项参数之差，反映项目进展的进度偏差。
利用赢得值分析法曲线可进行费用进度评价，图中所示的项目，CV‰，SV‰，这表示项目执行效果不佳，即费用超支，进度延误，应采取相应的补救措施。
例如：本题用赢得值分析：表明费用超支200万元。施工进度已经拖延，表示项目进度落后，比较工程预算计划还有相当于价值600万元的工作量没有做。所以，计算结果如下：
进度偏差=已完工程预算费用一计划工程预算费用=1200-1800=-600万元进度落后600万元。
费用偏差=已完工程预算费用一已完工程实际费用=1200-1400=-200万元费用超200万元。
2．通风空调系统调试考核指标还应包括：相对湿度、气流速度、噪声、空气洁净度及防排烟系统的风量与正压是否符合设计和消防的规定。
3．不正确。
理由：该消防工程属于建筑面积大于20000m2的博物馆是人员密集场所，按规定，应向公安机关消防机构申请消防验收。
4．消防竣工验收还应提交以下资料：
消防产品质量合格证明、消防设施及电气防火技术检测合格证明文件、工程监理的合法身份证明和资质等级证明文件。
5．不合格项整改原因：柜体接地电阻值12Ω超过基础槽钢接地电阻值0．4Ω很多，柜体与基础槽钢接地连接不可靠或未做接地连接。
接地电阻测量可采用的方法有：电流表、电压表法和接地电阻测量仪测量法。
WP、已完工程实际费用ACWP的三个参数可以形成三条曲线。
CV=BCWP一ACWP，两项参数之差，反映项目进展的费用偏差。
SV=BCWP一BCWS，两项参数之差，反映项目进展的进度偏差。
利用赢得值分析法曲线可进行费用进度评价，图中所示的项目，CV‰，SV‰，这表示项目执行效果不佳，即费用超支，进度延误，应采取相应的补救措施。
例如：本题用赢得值分析：表明费用超支200万元。施工进度已经拖延，表示项目进度落后，比较工程预算计划还有相当于价值600万元的工作量没有做。所以，计算结果如下：
进度偏差=已完工程预算费用一计划工程预算费用=1200-1800=-600万元进度落后600万元。
费用偏差=已完工程预算费用一已完工程实际费用=1200-1400=-200万元费用超200万元。
2．通风空调系统调试考核指标还应包括：相对湿度、气流速度、噪声、空气洁净度及防排烟系统的风量与正压是否符合设计和消防的规定。
3．不正确。
理由：该消防工程属于建筑面积大于20000m2的博物馆是人员密集场所，按规定，应向公安机关消防机构申请消防验收。
4．消防竣工验收还应提交以下资料：
消防产品质量合格证明、消防设施及电气防火技术检测合格证明文件、工程监理的合法身份证明和资质等级证明文件。
5．不合格项整改原因：柜体接地电阻值12Ω超过基础槽钢接地电阻值0．4Ω很多，柜体与基础槽钢接地连接不可靠或未做接地连接。
接地电阻测量可采用的方法有：电流表、电压表法和接地电阻测量仪测量法。
