江苏省扬州市武坚中学2013-2014学年第二学期第一次月考九年级物理试卷

将正在发声的手机悬挂在广口瓶内，再把瓶内的空气抽出，如图所示，听到声音变小，以下说法正确的是（    ）
                            　　

如图所示的现象中，由液化形成的是（    ）
   　

下列有关光现象的说法，其中正确的是（    ）

如图所示，杠杆AOB用细线悬挂起来，分别在A、B端挂等重的物体　　时，杠杆平衡，此时OA恰好处于水平位置，杠杆自重不计，则（    ）
                         　　

如图是杂技演员演出时的过程示意图。男演员从甲处用力向上跳起，落下后踩在跷跷板的a端，能把站在b端的女演员弹上乙处。由于存在阻力，下列说法错误的是（    ）
                         　　

水蒸气将软木塞冲出，此过程中的能量转化类似于汽油机的（    ）
                       　　

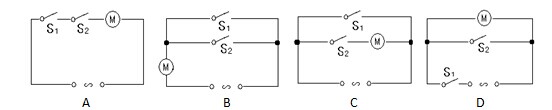

为避免电能浪费，我校9年级科技小组制作了空调限用装置，它在气温较冷、较热且学生在校时给空调供电，装置由定时开关　　和温控开关　　两部分组成，两开关与空调　　的连接符合要求的电路图是（    ）
  　　

如图所示，是一种自动测定油箱内油面高度的装置，有关该装置的说法不正确的是（    ）
                    　　

扬声器如图所示是常用的电声器材，将它接在扩音机上能发出优美的音乐。一个偶然的机会，小华将电流表接在扬声器的接线柱上，对着扬声器讲话，他发现电流表的指针竟左右摆动起来，下列哪些设备的工作原理与此相同（    ）
                             　　

小明想用台灯照明看书，他把台灯的插头插入插座后，当闭合开关时，家中所有的电灯立即全部熄灭.原因可能是（    ）

如图所示的电路图，电流表的量程为2mA，电阻不计；　　.以下说法正确的是（    ）
                        　　

在二胡演奏的过程中，演奏者拉动弓杆的同时，还不断改变手在琴弦上的位置.这音乐是琴弦 ＿＿ 产生的，改变手指在琴弦上位置可以改变声音的 ＿＿

在面盆内放水，移至太阳下，将一平面镜斜放在水中，我们看到水中的太阳，是由于光的反射形成的 ＿＿  (实/虚）像；墙壁上出现彩色的光带，是 ＿＿ 现象.

2013年12月初，搭载着嫦娥三号的长征三号乙运载火箭在西昌卫星发射中心发射升空。第一级和第二级火箭用的是一种叫做偏二甲肼的燃料，第三级火箭用燃料的是氢，为了减小起飞质量，所用的燃料都有一个共同的属性，就是 ＿＿ 大。太阳能电池板为“玉兔”提供电能，但月球在绕地球运动时，由于光沿 ＿＿ 传播，常常很长时间接收不到阳光，这是对“玉兔”上蓄电池提出了很高的要求。在未来“嫦娥探测器”将采用原子电池，利用核燃料 ＿＿ （聚变/裂变）释放的能量转化为电能。嫦娥三号着陆器采用变推力发动机，着落匀速下降时，动能 ＿＿ ，机械能 ＿＿ （选填“变大”、 “变小”或“不变”），“玉兔”从着陆器上缓缓行驶到月面，以“玉兔”为参照物，着陆器是 ＿＿

图示为我国首次太空授课，王亚平通过水球成像的情景.水球相当于 ＿＿ 镜，所成的像是倒立、 ＿＿ _的 ＿＿ 像.生活中与该水球成像原理相同的光学仪器有 ＿＿ （写出一种即可）.
                        　　

学校国旗旗杆顶部有一个定滑轮，它可以改变力的 ＿＿ ，实质是一个 ＿＿ 杠杆.

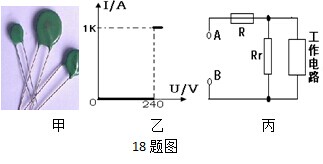

如图甲是压敏电阻，它是对电压敏感的元件，其I-U图像如图乙，家用电器中常用它作保护元件，图丙是某电视机中简化电路，A、B接入家庭电路，R是熔断器，Rr是压敏电阻，Rr与工作电路 ＿＿ 联，当输入电压不高于240V时，Rr中无电流，不影响工作电路工作，输入电压高于240V时，整个电路形成 ＿＿ （选填“通路”、“短路”或“断路”），熔丝熔断，切断电源，防止工作电路被烧坏。
                  　　

图中笔记本旁为联想公司为其电脑生产的酒精燃料电池，电池工作时将____能转化为电能.在电池内装入10g酒精，产生的电能可供“12V 24W”的笔记本正常工作2.5h,酒精具有____J化学能，笔记本消耗____J电能，该燃料电池的效率为____.（酒精的热值为　　）．
                            　　

一次闪电电压高达　　，持续0.01s，电流做了____J的功，___KW·h。如图是某路口的红绿灯实施，已知三只灯泡都标有“220V  40W”字样，若能将闪电电能全部收集起来可供该设施正常工作____h．
                          　　

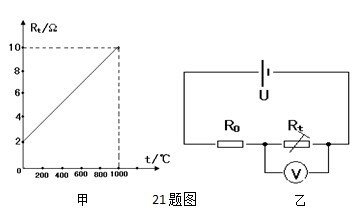

一电子温度计探头的电阻随温度的变化如图甲，温度升高电阻变 ＿＿ ；某同学利用该探头Rt设计了如图乙的电路，将探头放在一环境中，电压表的示数不断增大，表明环境温度在 ＿＿ ；电源电压U=6V，　　=2Ω，将探头放在炉火中，电压表的示数为5V，炉火温度为 ＿＿ ；探头从炉火中取出，整个电路消耗的电功率将 ＿＿ （选填“增大”、“减小”或“不变”）．
      　　

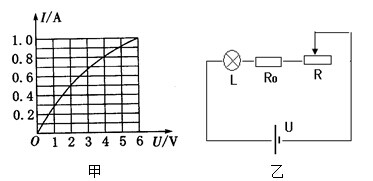

小明身边有一只标有“6V”小灯泡L，它的I-U图像如图甲，他利用该灯泡设计了一个调光台灯电路，如图乙，电源电压U=10V，要求小灯泡的功率只能在1W至6W范围内变化，请你为他确定：　　= ＿＿ Ω,滑动变阻器Ｒ接入电路的阻值变化范围是 ＿＿ Ω．
               　　

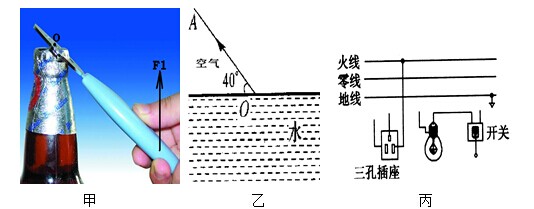

（1）如图甲所示，用扳手开瓶，O为支点，请画出动力　　.
　　
（2）如图乙所示，一束光线由空气射到水面，反射光线OA与水面成40o角斜射离水
面.请作出入射光线，并大致作出其对应折射光线.
（3）请将丙图元件连成符合安全用电要求的家庭电路.

如图所示，利用滑轮组将600N的物体以0.3m/s的速度匀速提起，绳子自由端的拉力为250N.（不计摩擦和绳重）
                      　　
求：（1）动滑轮的重；
（2）拉力的功率；
（3）滑轮组的机械效率。

在一次课外活动中，小明对家中微波炉进行了相关的观察和研究，并记录了微波炉及他家电能表的有关数据，如下表：

观察对象	微波炉的铭牌	电能表的铭牌
有关记录	额定微波输出功率P=850W	220V   10(40)A  50Hz  3000r/kWh
探究活动	① 用微波炉加热一杯水；水的质量m=0.1kg，水的初温　　=20℃② 关闭家中其它用电器，只将该微波炉接入电路，电能表表盘在12s转了10r，此时用温度计测得水温为40℃.

已知水的比热容　　请你根据小明在活动中获得的有关信息，求在这段时间内：
（1）水吸收的热量；
（2）微波炉的实际功率；

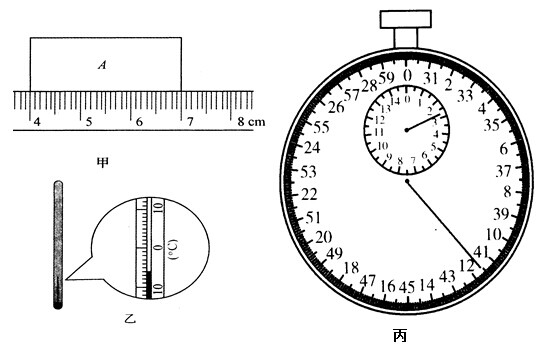

甲图中A物体的长度是____cm，乙图中温度计的示数是____℃，丙图机械秒钟的示数是____.
  　　

如右图所示，在“研究充水玻璃管中气泡的运动规律”实验中．
                         　　
(1) 若测得气泡从管子的底端运动到顶端的路程为56cm，所用的时间为7s，则在这个过程中气泡的平均速度为____m／s．
(2) 为了判断气泡是否做匀速直线运动，需要测量气泡运动的路程和时间，为便于测量，应使气泡在管内运动得较____（填“快”或“慢”）．

如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置(足够长)．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在____；当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向___(填“上”或“下”)移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，____ (填“能"或“不能’’)在光屏上得到一个清晰的烛焰的像．
                  　　

图所示是“比较水和沙吸热升温特点的实验装置.
          　　
①加热过程中，用搅棒搅动的目的是____；水和沙吸热的多少是通过____来反映
的(选填“温度计示数”或“加热时间”).
②关于该实验的变量控制，下列要求中不正确的是____ (填字母).
 A.采用相同的加热方法(如酒精灯火焰的大小、与烧杯底的距离等)
B.烧杯中分别装入相同体积的水和沙
C.使用相同的烧杯

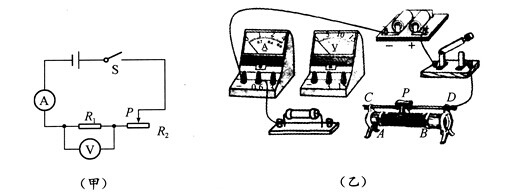

图甲是“探究通过导体的电流与电压、电阻的关系”实验的电路图.其中　　是定值电阻．
(1)用笔画线代替导线，补充完成图乙中实验器材的连接。要求：滑动变阻器滑片向左移动时电阻变小．
 　　
(2)当探究电流与电压的关系时，通过调节变阻器滑片P的位置来改变____两端的电压．三次改变滑片位置，测得三组电压和电流值(见右表)，发现每次电压与电流的比值是____的 (选填“相同”或“不同”)，  此可得出电流与电压关系的初步结论：当电阻一定时，____.
                                        　　
(3)要探究电流与电阻的关系，仅凭图乙所示器材是不够的．你认为(除导线外)还应增加的器材是____。
（4）断开开关，将　　换成标有“2.5V”字样的小灯泡，做“测量小灯泡电功率”的实验。
①闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大.接下来应进行的操作是____，____（两空按操作步骤先后顺序填写字母代号）。
A.更换电池或小灯泡          B.检查电路是否短路
C.移动滑动变阻器滑片至最大位置  D.断开电路开关
②实验过程中，当电压表的示数为____V时，小灯泡正常发光，此时电流表的示数如图丙，其值为____A.小灯泡正常发光时灯丝电阻约____Ω，额定功率为____W.
                          　　

阅读短文，回答问题：
    电饭锅中的磁钢限温器
    电饭锅是生活中常见的用电器：它利用磁钢限温器来控制煮饭过程中的最高温度，磁钢限温器结构如图甲所示，它由永久磁钢、感温磁钢和弹簧等组成，感温磁钢及其外套由弹簧支撑．永久磁钢的磁性不变，感温磁钢的磁性会随温度的升高而减弱，当温度达到103℃时，感温磁钢失去磁性．
    煮饭时，按下电饭锅的按键，永久磁钢和感温磁钢吸合，同时带动连杆使加热开关闭合，电热盘通电，当温度升高到一定程度，感温磁钢失去磁性，在弹簧的作用下感温磁钢与永久磁钢分离，同时使加热开关断开，按键跳起，电热盘停止加热．
                      　　
(1)电饭锅煮饭时，电能主要转化为____能·
(2)按键未按下时，弹簧处于____(填“压缩”“原长”或“伸长”)状态.
(3)磁钢限温器工作时，不同时刻的温度如下表：
　　

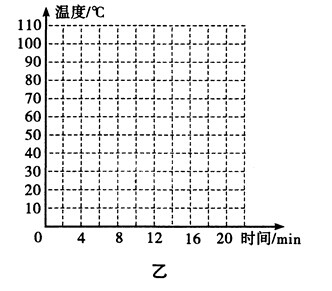

在图乙中描点并用平滑的曲线作出温度与时间关系的图像.
  　　
(4)在磁钢限温器工作过程中，感温磁钢没有磁性的是____．
A.按下按键时    B.加热升温过程中C.按键跳开时    D.降温过程中
(5)小明发现用该电饭锅烧开水，当水沸腾时电饭锅的按键没有跳起，原因是____.
