重庆育才成功学校初2014级初三（下）第二次诊断考试物理试题

如图1所示的四个情景中，属于光的反射现象的是（    ）
　　

有关热现象，下列说法正确的是（    ）

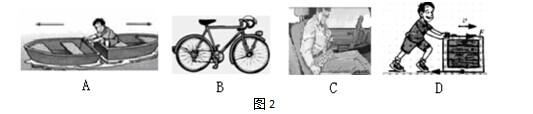

如图2所示情景，下列说法或解释错误的是    （    ）
　　

在图3所示的电路中，电源电压不变，闭合开关S，电路正常工作。过了一会，灯L熄灭，两个电表中只有一个电表的示数变大，若电路中只有一处故障，且故障只发生在L或R处，则下列判断中正确的是（    ）
                        　　

在一支平底试管内装入适量铁砂，然后先后放入装有甲、乙两种不同液体的烧杯里(如图4)。下列说法正确的是（    ）
                         　　

在如图5所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是（    ）
                          　　

把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各电表选择的量程如图6所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（假设灯丝电阻不变）。下列说法正确的是 （    ）
                      　　

英国物理学家 ＿＿ 经过十年的探索终于在1831年发现了电磁感应现象，根据这个发现后来发明了 ＿＿  ，使人类大规模用电成为可能，开辟了电气化的时代。

2014年2月，我国北方不少城市出现雾霾天气，如图7所示。雾和霾是两种不同的天气现象，其中雾是空气中大量的水蒸气液化形成的小水滴，此过程 ＿＿ （选填“吸收”或“放出”）热量；霾是由悬浮在大气中的大量微小尘粒、烟粒等直径小于2.5μm的颗粒物形成的，这些污染物称为PM2.5。PM2.5在空气中的运动  ＿＿ （选填“能”或“不能”）表明分子的无规则运动。
                 　　

在图8所示的电路中，电源电压为6V，电阻　　 = 4Ω，电阻　　两端的电压是2V，则电路中的电流是 ＿＿  A，电阻R2的阻值是 ＿＿  Ω。
                     　　

如图9所示，小丽用滑轮组匀速提升一个重为600N的物体，物体上升的速度为0.1m/s，滑轮组的机械效率为80%，不计绳重和摩擦，动滑轮重为  ＿＿  N，人拉绳做功的功率为 ＿＿  W。
                      　　

2013年12月2日，中国在西昌卫星发射中心用“长征三号乙”运载火箭，将嫦娥三号月球探测器成功送入太空（如图10甲所示）。12月14日“嫦娥三号”携“玉兔号”月球车实现月球着陆。图乙为嫦娥三号着陆器与“玉兔号”月球车巡视器在月球上开展科学探测工作互拍回传的照片。请你观察图片，联想发射过程、“玉兔号”月球车构造及其在月面巡视勘察的工作情景，请参照示例提出一个物理问题（不得与示例重复），并对提出的物理问题尝试解答。
　　
示例
问题：“玉兔号”月球车上太阳翼的作用是什么？
解答： 将太阳能转化为电能。
问题： ＿＿ ？
解答： ＿＿  。

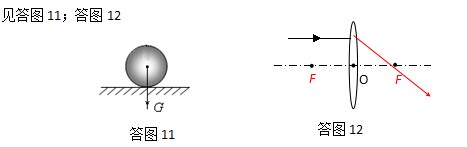

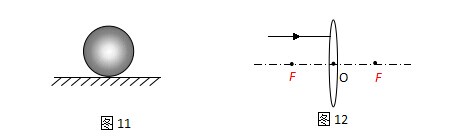

（1）如图11所示，有一实心玻璃球放在水平地面上．请画出玻璃球所受重力的示意图。
（2）请在图12中作出入射光线对应的折射光线。
　　

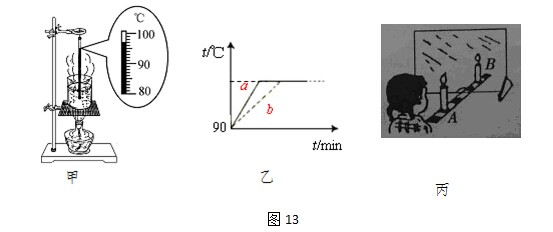

（1）小敏在实验室探究水沸腾时的温度特点的实验时中，当水温升高到90℃时，每隔1min记录一次温度，直到水沸腾后，温度计内液面稳定在如图13甲所示的位置，该温度计的示数为    ℃。由此可以知，小敏所在区域的大气压强      (填“高于”“等于”或“低于”)1个标准大气压。小敏根据记录的数据作出了水的沸腾图像a（如图13乙），在交流评估时，小敏根据小明同学的记录数据的数据在同一坐标系中，得到了图像b（如图13乙），如果两位同学用的加热设备完全相同，由图象可知，小敏实验所用的水的质量  （选填“大于”、“等于”或“等于”）小明所用水的质量。
　　
（2）如图13丙是小刚在做“探究平面镜成像的特点”实验时的情景，其中A是点燃的蜡烛，B是与A完全相同但未点燃的蜡烛。实验采用玻璃板代替平面镜，是为了能在观察到蜡烛A的像的同时，也能观察到蜡烛B，这是为了能确定像的              。实验中取两段相同的蜡烛A和B，是为了比较像和物的      关系。小刚将蜡烛A靠近玻璃板时，接下来他应将蜡烛B    （选填“靠近”或“远离”）玻璃板才能完成实验。

小明同学用天平、细线、烧杯和水　　等相同的器材测定某实心工艺品的密度。
（1）实验过程如下：

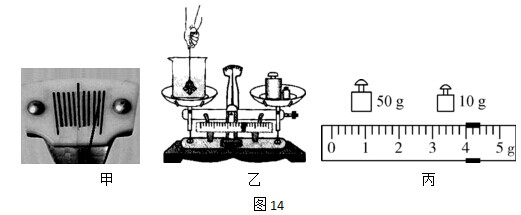

①把天平放在水平桌面上，将游码移到标尺左端的零刻度线是，指针在分度盘的位置如图14甲所示，接下来，应该将平衡螺母向    调，使横梁平衡。
②往烧杯中倒入适量的水,用调节好的天平测出烧杯和水的总质量为200g。
　　
③用绳将工艺品拴好并浸没在水中(如图14乙所示)，在右盘中增加砝码并移动游码，当天平平衡后，得出质量为208g，则工艺品的体积为      　　。
④从烧杯中取出工艺品，用天平测量其质量，当天平平衡后，右盘中砝码和游码的位置如图14丙所示，工艺品的质量为        g。
⑤工艺品的密度为ρ=          g/。
（2）小明所测的工艺品密度比真实值  (填“偏大”或“偏小”)，是由于          。
（3）请对小明的上述实验方案提出一条改进意见。

小明在做“测量小灯泡电功率”的实验中,已知电源电压为3V，小灯泡的额定电压为2.5V(阻值约为10Ω)。
 　　

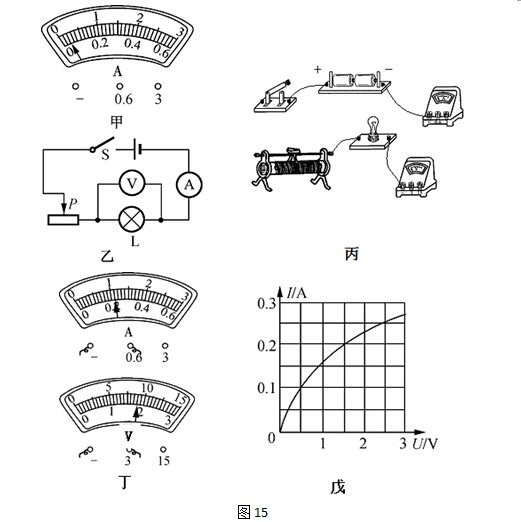

（1）他在检查仪器时，发现电流表指针如图15甲所示，则接下来的操作是    。

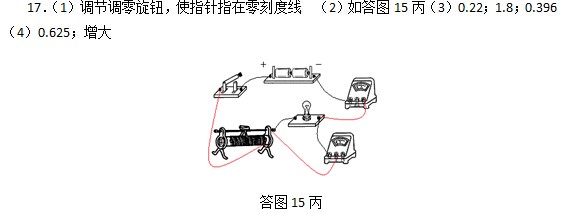

（2）图15乙中是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图15丙未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片向右移动时，连入电路的阻值变小；导线不能交叉。
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图15丁所示，则此时流过小灯泡的电流是      A，灯泡两端的电压是      V，灯泡的实际功率是        W。
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像(如图15戊)，根据图像提供的信息，计算出小灯泡的额定功率为      W，小灯泡灯丝电阻随电压增大而        (填“增大”、“减小”或“不变”)。

由重庆开往上海的K73次列车，采用了我国自主研制的新型列车——动力分散电动型高速列车（简称动车组）。如图16所示，该列车的最大速度为200 km/h。
                      　　
⑴重庆站到涪陵站的铁路线长是100km，K73次列车若以最大速度行驶，从重庆站到达涪陵站所用的时间是多少小时？
⑵若K73次列车在一段平直的铁路上匀速行驶　　m，使列车前进的动力为　　，求动力所做的功。

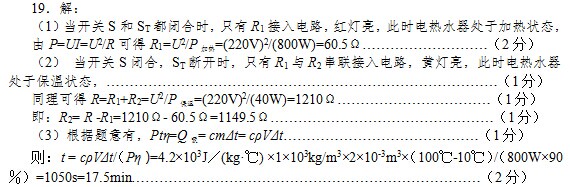

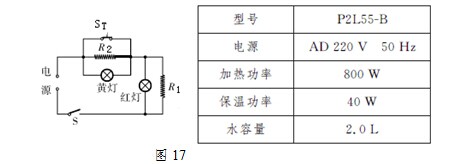

我校新校区的每间教室里都安装有一个自动电热水器，如图17所示为它的原理及参数。 为自动温控开关，当水的温度达到预设温度时，　　自动断开；当水的温度低于预设温度时，自动接通。参数表中的功率均是指整个电路消耗的功率，其中指示灯消耗的功率忽略不计，也不计温度对电阻的影响，已知水的比热容为　　请分析计算：
（1）电热水器的加热电阻　　的阻值多大？
（2）黄灯亮时电热水器处于保温状态还是加热状态? 保温元件　　作时的电阻是多大?
（3）经过保温处理后，电热水器正常工作情况下放出的热量90％都能被水吸收，那么，在冬天，将满容积的水从10℃烧至100℃，需要多长时间?
　　

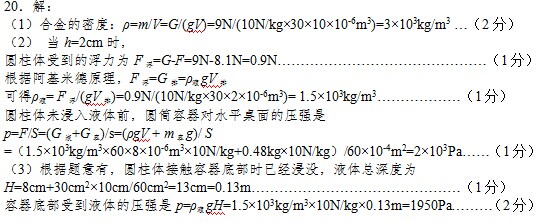

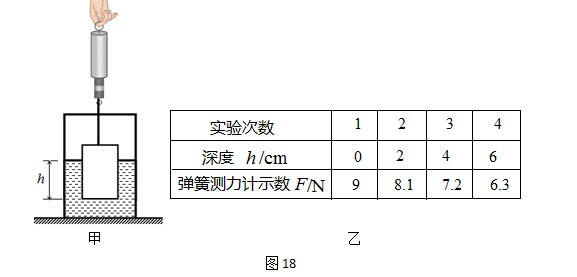

物理兴趣小组的同学想探究物体受到浮力大小随浸入深度的变化规律，选用了一个底面积为30、高为10cm的实心合金圆柱体，一个底面积为60　　 ，质量为480g的盛有8cm深液体的薄壁圆筒容器，将合金圆柱体用细线吊在弹簧测力计下，逐渐浸液体中（如图18甲所示），弹簧测力计示数随圆柱体下表面深度变化的部分数据如图18乙表格所示。若整个过程中液体都没有溢出容器。求：
（1）制作圆柱体的合金密度是多少?
（2）圆柱体未浸入液体前，圆筒容器对水平桌面的压强是多少？
（3）当圆柱体接触容器底部时，容器底部受到液体的压强是多少？
