上海市吴淞中学2010--2011学年高二上学期期中考试（物理）

关于电场，下列说法中正确的是（  ）

两只灯泡分别接在两个电路中，下列判断正确的是（  ）

某学生设计出下列四种逻辑电路，当A端输入高电压时,电铃能发出声音的是 （ ）
　　

把三个都是12Ω的电阻采用串连、并联或混联都不可能获得的阻值是（  ）

图中的实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹．粒子先经过M点，再经过N点．可以判定（    ）
　　

木块沿斜面匀速下滑的过程中(    )

如图所示的电路中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻阻值均为R，电压表为理想电表，K为单刀双掷开关，当开关由1位置打到2位置时 (    ）
　　

在真空中，电量为q1的点电荷产生的电场中有一个点P ，P点与q1的距离为r，把一个电量为q2的试探电荷放在P点，它受的静电力为F ，则P点的场强大小为（  ）

关于电动势，下列说法中正确的是(  )

如图所示，在点电荷+Q的电场中，虚线为等势面，甲、乙两粒子的运动轨迹分别为acb、adb曲线，两粒子在a点时具有相同的动能，重力不计．则 (    )
　　

一木块从斜面上匀速下滑，在下滑过程中，不考虑木块的热膨胀，下列说法正确的是（      ）

两个相同的金属小球，带电荷量之比为1：7，当二者间距为L且L远大于小球的半径时，相互间的库仑斥力为F，将两小球接触后距离减半后，相互作用力的大小变为 ＿＿ .

把两个异性电荷靠近，电场力做 ＿＿ 功，电荷的电势能 ＿＿ ，把两个同性电荷靠近，电场力做 ＿＿ 功，电势能将 ＿＿ 。

如图所示电路，电源电动势为E=6V，内阻为r=1Ω，定值电阻R1=2Ω，滑动变阻器R的全部阻值为6Ω，为了使R1获得最大电功率，应将滑动变阻器R的阻值调整为 ＿＿ 。
　　

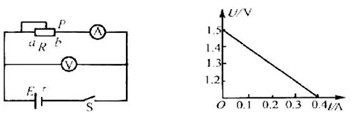

测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题
(1）在闭合开关之前移为防止电表过载而动滑动变阻器的滑动头P应放在 ＿＿ 处.
(2) 根据U-I图像可知这个干电池的电动势 E= ＿＿ V，内电阻r= ＿＿
　　

某电热器上标有“30 V，45 W”的字样，现将它接在45 V的电源上，为使它正常工作，必须串联一个分压电阻，该电阻的阻值为 ＿＿ ，该电阻的功率为 ＿＿ W。。

如图所示, a、b是两电阻R1和R2的I-U图象,它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域,若将R1和R2并联,则并联后的总电阻的I-U图象应该分布在 ＿＿ 区。
　　

用多用电表正确测量了一个6KΩ电阻后，需要继续测量一个阻值大概是50Ω左右的电阻。在用红表笔、黑表笔接触这个电阻之前， 以下哪些操作步骤是必须的，请选择其中有用的，按操作步骤顺序写出 ＿＿ 。
 A．调节调零旋钮使表针指着欧姆零点
 B．把选择开关旋转到“×1KΩ”位置
 C．把选择开关旋转到“×10Ω”位置
 D．调节表盘下中间部位的调零螺丝，是表针指零
 E. 将红表笔和黑表笔接触

如20题图所示，一提升重物用的直流电动机工作时的电路图。电动机内阻为0.6Ω，R＝10Ω，直流电压U＝160V，伏特表示数为110V，则通过电动机的电流强度为 ＿＿ A，输入电动机的电功率为 ＿＿ W，电动机工作1h，所产生的热量为  ＿＿ J。
　　

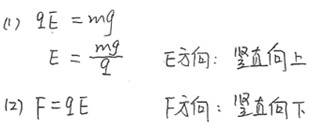

如图所示，水平放置的两块平行金属板A、B之间有一匀强电场，一个带正电的微粒P恰好能悬浮在板间处于静止状态：
　　
（1）如果微粒P所带电量为q，质量为m，求板间的场强大小和方向？
（2）如果将另一点电荷-q放在电场中的M点，它受到的电场力多大，方向如何？

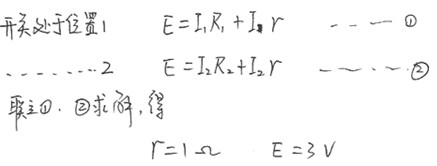

如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,电流表读数I1=0.2A；当开关处于位置2时,电流表
读数I2=0.3A求电源的电动势E和内电阻r。
　　

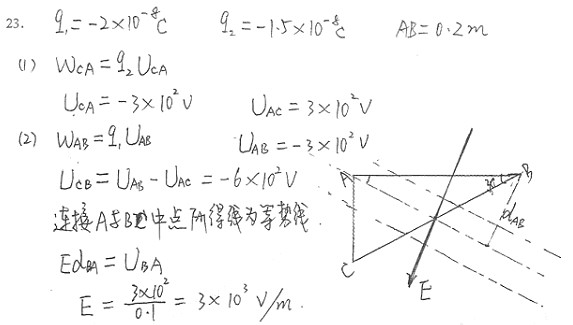

如下图所示，匀强电场中的A、B、C, 三点连线组成一个直角三角形,其中A角为直角，B角等于30^o，边长AB = 20cm ，现将一电量为2×10^-8 C的负点电荷从A点移到B点,电场力做功6×10^-6 J；将另一个电量为1.5×10^-8 C的负点电荷从C点移到A点，电场做功4.5×10^-6 J.设B点的电势为零,求：
　　
（1）A、C两点的电势差；
（2）匀强电场的电场强度大小和方向（在图上画出）。

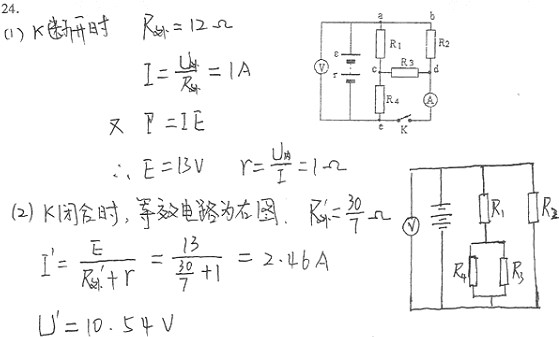

如图所示的电路中，电阻R1=12欧，R2= R3= R4 = 6欧。当电键K打开时，电压表的示数为12V，全电路消耗的电功率为13W，求:
　　
（1）电源的电动势E和内阻r.

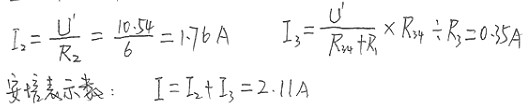

(2)电键K闭合后，电压表及电流表的示数各是多大?
（电流表的内阻忽略不计，电压表的内阻非常大）
