一百中学2009-2010年第一学年期中考试高二物理试题

一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E和内电阻r为：

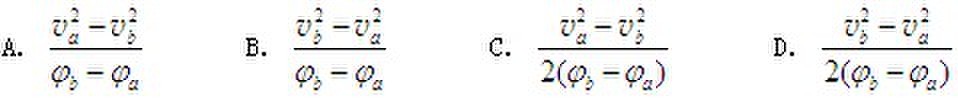

静电场中，带电粒子在电场力作用下从电势为　　 的a点运动至电势为　　 的b点．若带电粒子在a、b两点的速率分别为　　，不计重力，则带电粒子的比荷　　 为：
　　

关于同一电场的电场线，下列表述正确的是：

如图所示三个点电荷　每个电荷所受静电力的合力均为零，由此可以判定，三个电荷的电量之比 为：
　　

用如图所示的实验电路研究微型电动机的性能。当调节滑动变阻器R，让电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A和24 V。则这台电动机（电表为理想电表，不计温度对电阻的影响）：
　　

利用超导材料零电阻的性质，可实现无损耗输电。现有一直流电路，输电线的总电阻为0.4Ω，它提供给用电器的电功率为40kW，电压为800V．如果用临界温度以下的超导电缆替代原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为：

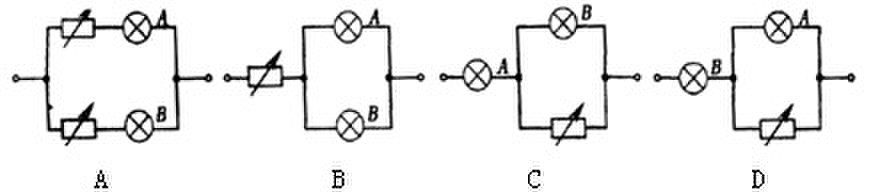

如图所示，额定电压为110V的两盏电灯，额定功率分别为P_A ＝100W，P_B ＝25W．把它们接到220V的电路上，欲使它们都能正常发光且耗电最少，应采用的接法是：
　　

在如图所示的电路中，电源电动势为E、内电阻为r，C为电容器，R0为定值电阻， R为滑动变阻器。开关闭合后，灯泡L能正常发光。当滑动变阻器的滑片向右移动时，下列判断正确的是：
　　

下述关于用多用表欧姆档测电阻的说法中正确的是：

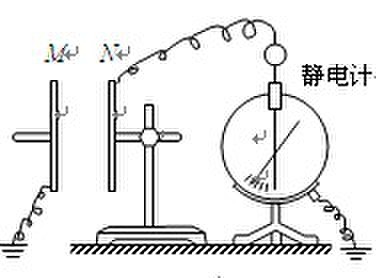

如图所示为研究平行板电容器电容决定因素的实验装置。两块相互靠近的等大正对（用S表示两极板正对面积）平行金属板M、N组成电容器，板N固定在绝缘座上并与静电计中心杆相接，板M和静电计的金属壳都接地，板M上装有绝缘手柄，可以执手柄控制板M的位置。在两板相距一定距离d时，给电容器充电，静电计指针张开一定角度。在整个实验过程中，保持电容器所带电量Q不变，对此实验过程的描述正确的是：
　　

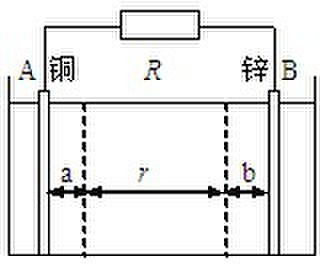

如图为伏打电池示意图，由于化学反应，在A、B两电极附近产生了很薄的两个带电接触层a、b。沿电流方向绕电路一周，非静电力做功的区域是：
　　

（1）1 =______J。　　
（2）一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线中有n个自由电子，电子的电荷量为q.此时电子的定向移动平均速率为v，在t时间内，通过铜导线横截面的自由电子数目可表示为____________。

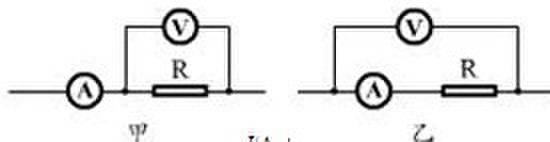

（3）用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1 ，如果采用乙电路，测量值为R2 ，那么R1 、R2与真实值R之间的大小关系满足 _______________。
　　

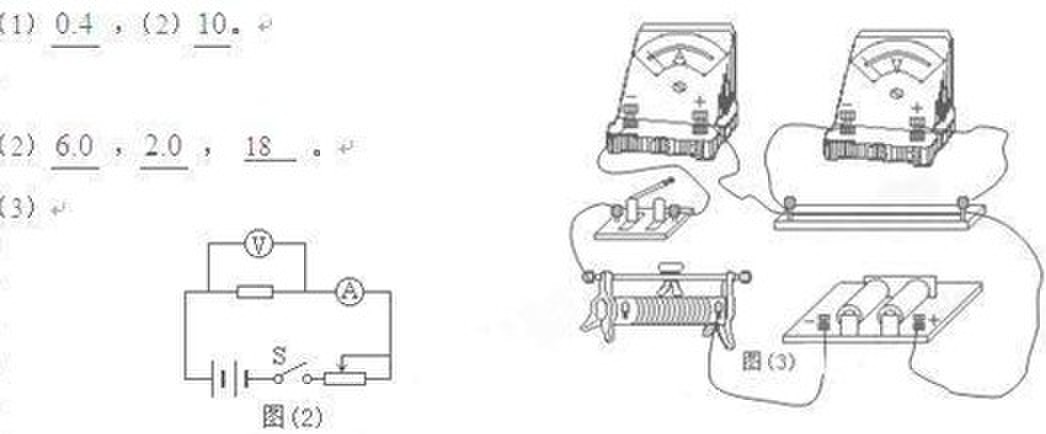

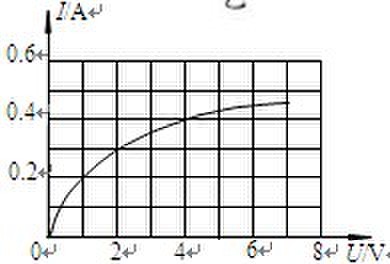

（1）如图所示为一个小灯泡的两端电压与通过它的电流的变化关系曲线。若把三个相同这样的灯泡串联后，接到电压恒定的12V电源上，求流过小灯泡的电流为___A，小灯泡的电阻为_______Ω。
　　

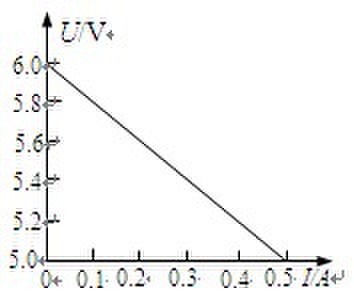

(2)右图所示是某电源的路端电压与电流的关系图象，由图像可知：电源的电动势为____V，电源的内阻为_________Ω，电流为0.3A时的外电阻是________Ω。
　　

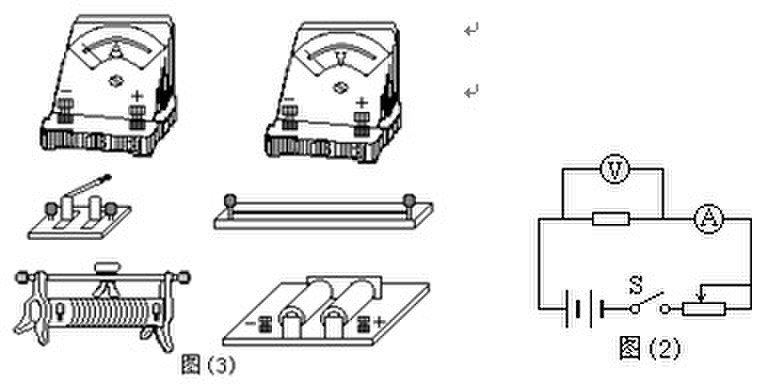

（3）某同学在做测金属丝电阻率的实验中，图(2)是测康铜丝电阻的原理图，根据原理图在图(3)所示的实物图中画出连线。
　　

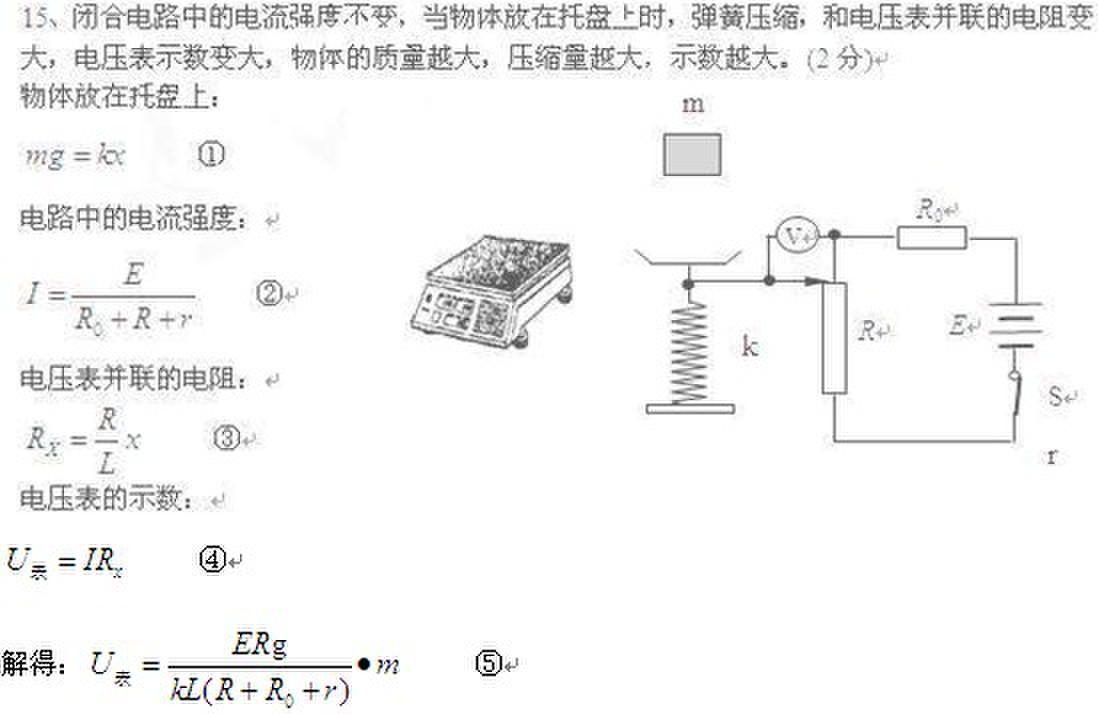

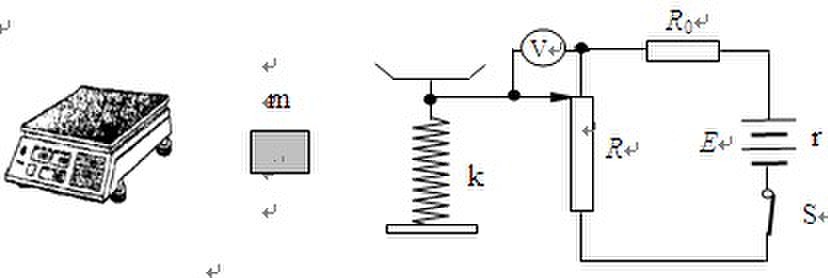

电子秤是我们日常生活中常见的测量仪器，其原理图如图所示，它利用电压表的读数来指示物体质量。托盘与电阻可忽略的弹簧相连，托盘与弹簧的质量均不计。滑动变阻器的滑动触头与弹簧上端相连接，当盘中不放物体时，电压表的示数为零。设电源电动势为 ，内电阻为 ，定值电阻的阻值为R0，滑动变阻器粗细均匀且总电阻为R，总长度为L，弹簧的劲度系数为 ，不计一切摩擦和其他阻力。
　　
（1）请简要说明电子称的工作原理。
（2）试推出电压表的示数U表与所称物体质量m之间的关系式。

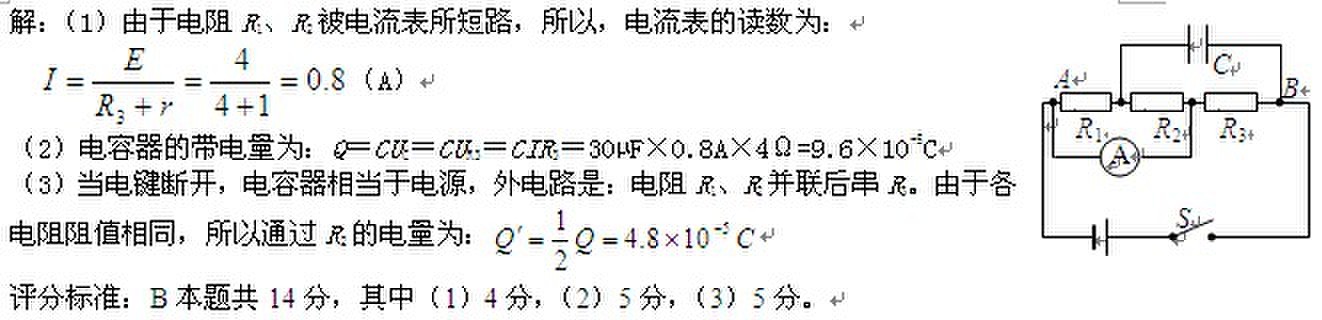

如图所示，在A、B两点间接一电动势为4V，内电阻为1Ω的直流电源，电阻R1、R2、R3的阻值均为4Ω，电容器的电容为30μF，电流表的内阻不计，当电键S闭合时，求：（1）电流表的读数；（2）电容器所带的电量；（3）断开电键S后，通过R2的电量．
　　

　　
　　

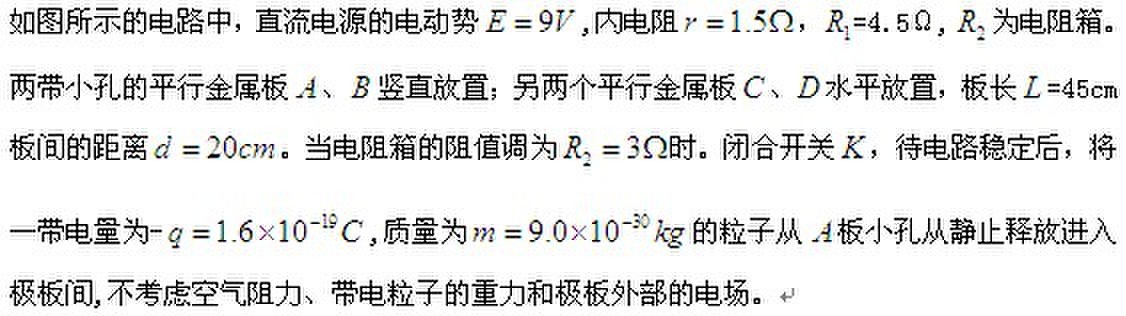

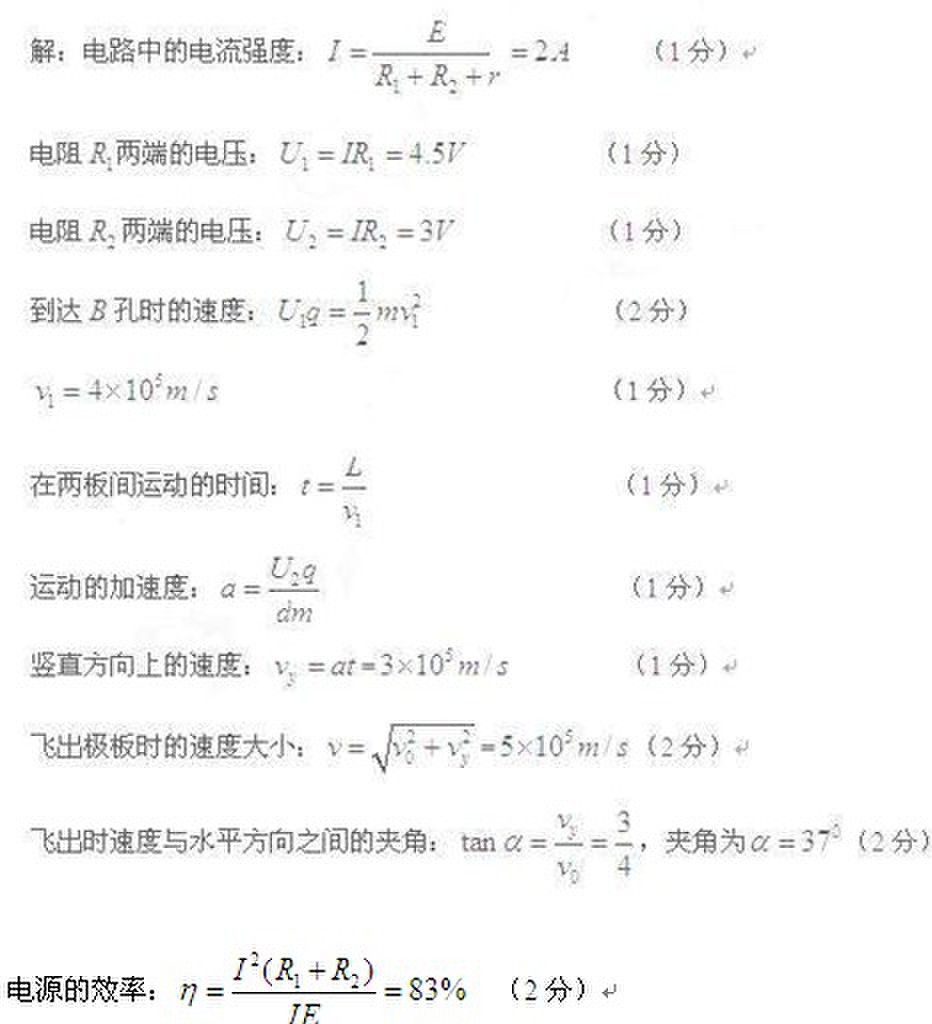

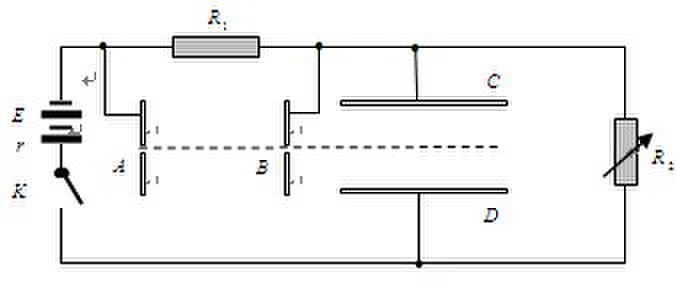

（1）求带电粒子到达小孔B 时的速度多大？
（2）求带电粒子从极板C 、D 离开时速度？
（3）此时，电源的输出功率是多大？
