天津市蓟县一中2011--2012学年高二第三次月考 物理试题.

如图，在同一铁心上绕着两个线圈，单刀双掷开关原来接在1位置，现在它从1打向2，试判断此过程中，通过R的电流方向是
　　

将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是

自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。下列说法错误的是

平行闭合线圈的匝数为n，所围面积为S，总电阻为R，在 时间内穿过每匝线圈的磁通量变化为 　　，则通过导线某一截面的电荷量为

如图所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行。线框由静止释放，在下落过程中
　　

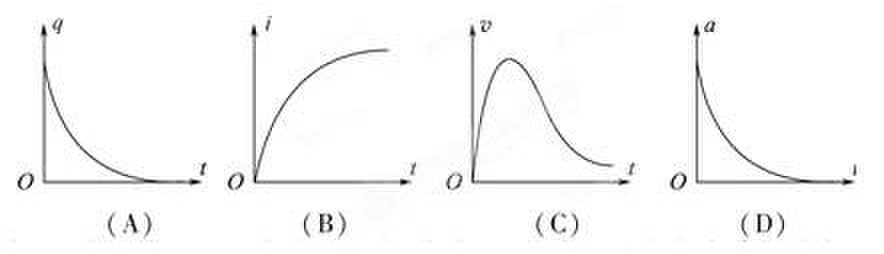

如图所示，水平面内有一平行金属导轨，导轨光滑且电阻不计。匀强磁场与导轨平面垂直。阻值为R的导体棒垂直于导轨由静止放置，且与导轨接触良好。T=0时，将形状S由1掷到2。q、i、v和a分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度。下列图象正确的是
　　
　　

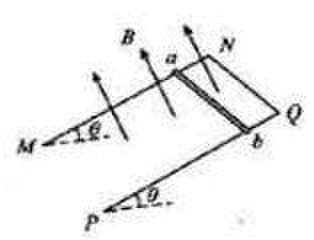

如图， 足够长的U型光滑金属导轨平面与水平面成 　　角（0＜　　 ＜90°),其中MN平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计。金属棒ab 由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为R，当流过 ab棒某一横截面的电量为q时，它的速度大小为v ，则金属棒ab 在这一过程中
　　

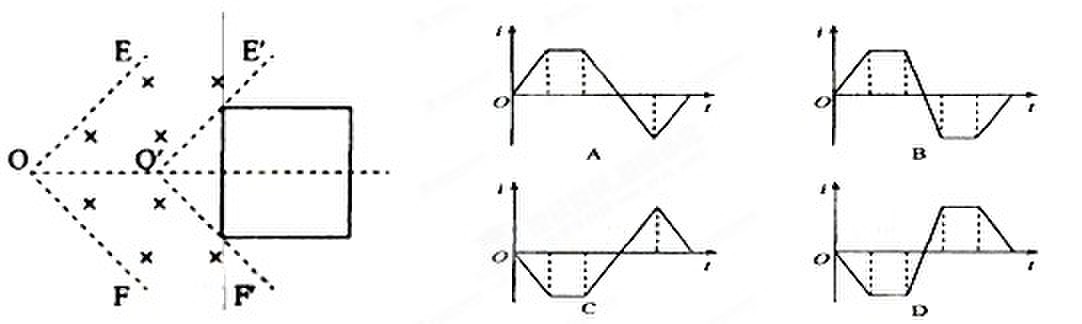

如图，EOF和　　 为空间一匀强磁场的边界，其中　　，且EO⊥OF；OO' 为∠EOF的角平分线，OO' 间的距离为l；磁场方向垂直于纸面向里。一边长为l的正方形导线框沿OO' 方向匀速通过磁场，t=0时刻恰好位于图示位置。规定导线框中感应电流沿逆时针方向时为正，则感应电流i与实践t的关系图线可能正确的是    (  )
　　

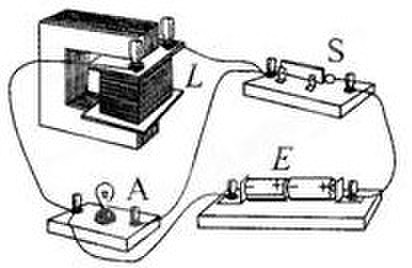

某同学为了验证断电自感现象，自己找来带铁心的线圈L、小灯泡A、开关S和电池组E，用导线将它们连接成如图所示的电路。检查电路后，闭合开关S，小灯泡发光；再断开开关S，小灯泡仅有不显著的延时熄灭现象。虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他冥思苦想找不出原因。你认为最有可能造成小灯泡末闪亮的原因是
　　

如图，磁场垂直于纸面，磁感应强度在  竖直方向均匀分布，水平方向非均匀分布。一铜制圆环用丝线悬挂于 O点，将圆环拉至位置 a后无初速释放，在圆环从a 摆向b 的过程中
　　

赤道上某处有一竖直的避雷针，当带有正电的乌云经过避雷针上方时，避雷针开始放电，则地磁场对避雷针的作用力方向为:

如图所示，长为1m的金属杆可绕转轴O在竖直平面内转动。方向水平的匀强磁场磁感应强度为2T，磁场边界为一圆形区域，圆心恰为O点，直径为1m，当电流表读数为0.6A时，金属杆与水平方向夹30°角，则此时磁场对金属杆作用力大小为_____。
　　

如图所示，沿水平面放有宽50cm的U形光滑金属框架．电路中电阻  R=2.0Ω，其余电阻不计，匀强磁场B=0.8T，方向垂直于框架平面向上，金属棒MN质量为30g，它与框架两边垂直，MN的中点O用水平的绳跨过定滑轮系一个质量为40g的砝码，自静止释放砝码后，电阻R能得到的最大功率为_____w．
　　

如图所示，边长为L、匝数为 的正方形金属线框，它的质量为m、电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘。金属框的上半部处于磁场内，下半部处于磁场外，磁场随时间的变化规律为B =B。+ kt．（k>0）已知细线所能承受的最大拉力为2mg，则从t=0开始（最初绳子的拉力小于2mg），经过______S(时间)细线会被拉断。
　　

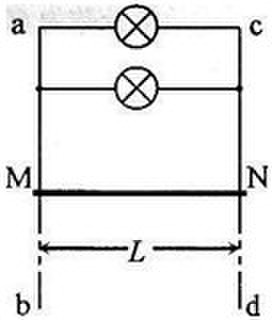

如图，两根足够长的金属导轨ab、cd竖直放置，导轨间距离为L,电阻不计。在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡。整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直。现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放。金属棒下落过程中保持水平，且与导轨接触良好。已知某时刻后两灯泡保持正常发光。重力加速度为g。求：
(1)磁感应强度的大小：
(2)灯泡正常发光时导体棒的运动速率。
　　

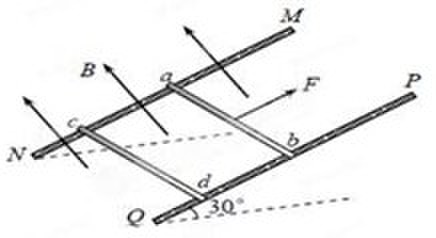

如图所示，两根足够长的光滑金属导轨MN、PQ间距为l=0.5m，其电阻不计，两导轨及其构成的平面均与水平面成30°角。完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒的质量均为0.02kg，电阻均为R=0.1Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度为B=0.2T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd恰好能保持静止。取g=10m/s2，问：
（1）通过cd棒的电流I是多少，方向如何？
（2）棒ab受到的力F多大？
（3）棒cd每产生Q=0.1J的热量，力F做的功W是多少？
　　

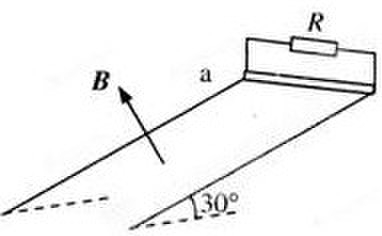

电阻可忽略的光滑平行金属导轨长S=1.15m，两导轨间距L=0.75 m，导轨倾角为30°，导轨上端ab接一阻值R=1.5Ω的电阻，磁感应强度B=0.8T的匀强磁场垂直轨道平面向上。阻值r=0.5Ω，质量m=0.2kg的金属棒与轨道垂直且接触良好，从轨道上端ab处由静止开始下滑至底端，在此过程中金属棒产生的焦耳热　　求：
(1)金属棒在此过程中克服安培力的功　　 ；
(2)金属棒下滑速度　．
(3)为求金属棒下滑的最大速度 ，有同学解答如下：由动能定理 　由此所得结果是否正确？若正确，说明理由并完成本小题；若不正确，给出正确的解答。
