天津市天津一中2011-2012学年高二下学期期末考试 物理试题

如图所示，弹簧振子在振动过程中，经过a、b两点的速度相同，历时0.2s。从b点再回到a的最短时间为0.4s，则该振子的振动频率为（      ）
　　

在下列自然现象之中，可以用光的干涉理论解释的是（      ）

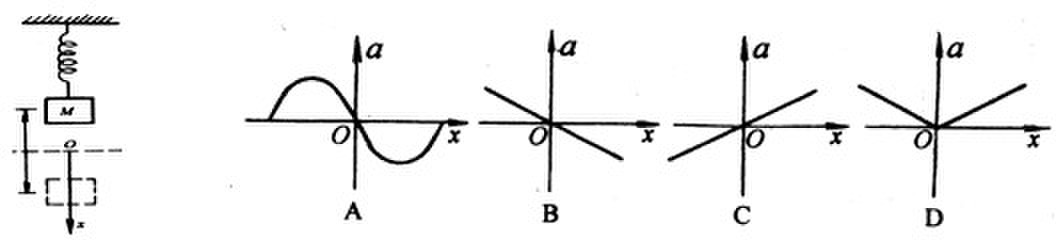

如图所示，轻弹簧下端挂一个质量为M的重物，平衡后静止在原点O。现令其在O点上下做简谐运动，下列四幅图像能正确反映重物的加速度a随位移x变化关系的是（      ）(沿x轴正方向的加速度为正)。
　　

如图所示，水下光源S向水面A点发射一束光线，折射光线分成a，b两束，则（      ）
　　

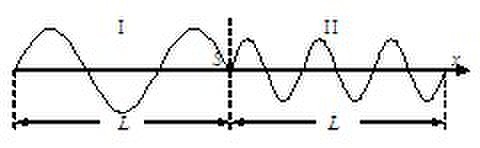

如图所示，位于介质I和II分界面上的波源S，产生两列分别沿x轴负方向与正方向传播的机械波。若在两种介质中波的频率及传播速度分别为f1、f2和v1、v2，则（      ）
　　

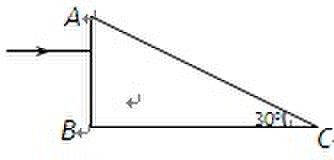

如图所示，一条光线从空气垂直射到直角玻璃三棱镜的界面AB上，棱镜材料的折射率为 　　，这条光线从BC边射出棱镜后的光线与界面BC的夹角为（      ）
　　

小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示国。此线圈与一个R＝10Ω的电阻构成闭合电路，不计电路的其他电阻。下列说法正确的是（      ）注：该题缺图，参考答案D

一简谐横波在x轴上传播，某时刻的波形如图所示，已知此时质点F沿y轴负方向运动，则（      ）
　　

一个质点做简谐振动的图象如图所示，下列说法中正确的是（      ）
　　

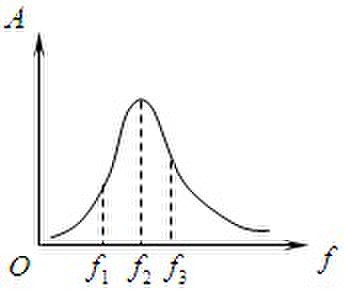

一个弹簧振子做受迫运动，它的振幅A与驱动力频率 之间的关系如图所示．由图可知（      ）
　　

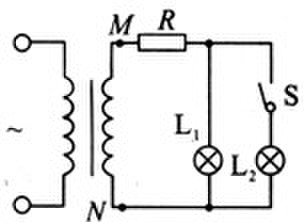

如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R。开始时，开关S断开。当S接通时，以下说法中正确的是（      ）
　　

一个单摆在甲地时，在时间t内完成m次全振动，移至乙地时，经过相同的时间完成n次全振动，则甲、乙两地重力加速度大小之比g甲：g乙等于 ＿＿ 。

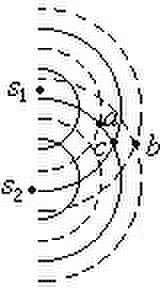

如图中s1和s2是两个相干波源,以s1和s2为圆心的两组同心圆弧分别表示在同一时刻两列波的波峰和波谷,实线表示波峰,虚线表示波谷,a、b、c三点中,振动加强的点是 ＿＿ ，振动减弱的点是 ＿＿ ，再过 1/2周期,振动加强的点是 ＿＿ ，振动减弱的是 ＿＿ 。
　　

一根弹簧原长为L0，挂一质量为m的物体时伸长量为x，把它们共同套在一根光滑水平杆上组成弹簧振子，当其振幅为A时，物体振动的最大加速度是 ＿＿ 。

某发电站采用高压输电向外输送电能。若输送的总功率为P0，输电电压为U，输电导线的总电阻为R。则输电线上的电流 ＿＿ ，输电线上损失的功率 ＿＿ 。

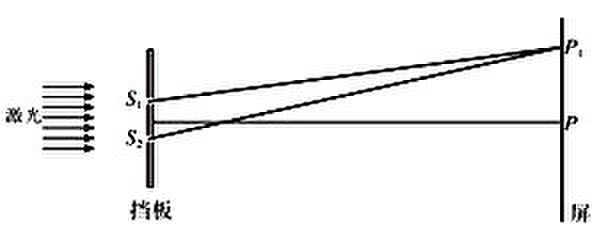

在用双缝干涉仪测光的波长的实验中，测得相邻两个亮条纹之间的距离为2．0×10^-3 m，若双缝间距为0.2mm，缝到屏的距离为L=0.8m，则光波的波长为 ＿＿ m。　

在测量玻璃的折射率实验中，某同学设计如下：将来有直角坐标系xOy的坐标纸固定在水平桌面上，OA是画在纸上的直线，在直线OA适当位置先后竖直插上P1、P2两枚大头针。将半圆形玻璃砖放在纸面上（如粗黑线所示，然后插上P3、P4大头针。只要测出直线OA与y轴正方向的夹角α，直线OP3与y轴负方向的夹角β，便可根据n= ＿＿ 计算玻璃的折射率。其中他确定P3大头针位置的方法应当是： ＿＿ ，其实验记录的情况如图所示。由于没有量角器，该同学用圆规做了一个以O为圆心，半径与玻璃砖相同的半圆（如图中虚线所示）。请你经过测量帮这位同学算出玻璃砖的折射率n= ＿＿ 。


某同学做“用单摆测定重力加速度”的实验，他设计的实验步骤是：
A．将小球用细线系好，结点为M，将细线的上端固定于O点
B．用刻度尺测量OM间细线的长度 作为摆长；
C．将小球拉开一个大约为θ=50的角度，然后由静止释放；
D．当小球摆到最高点时开始计时，测出30次全振动的总时间t，由　　得出周期；
E．改变OM间细线的长度再做几次实验，记下每次相应的 和T；
F．求出多次实验中测得的 和T的平均值，作为计算时使用的数据，代入公式　　 ，求出重力加速度g。（1）以上实验步骤中有重大错误的是 ＿＿ 。（填字母代号）

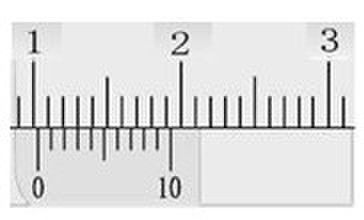

（2）该同学改正了以上错误，重新进行实验，他利用游标卡尺测量小球的直径时，示数如图所示，小球的直径为 ＿＿ ，
　　
（3）处理实验数据时，他以摆长（　　 ）为纵坐标、周期的二次方（T²）为横坐标作出了T2－　　 图线，若他由图象测得的图线的斜率为k，则测得的重力加速度g= ＿＿ 。

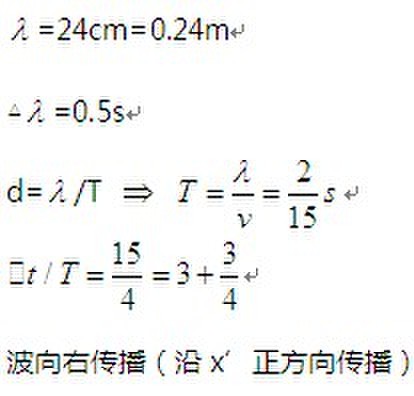

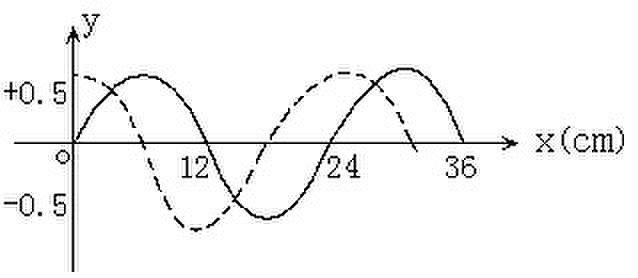

如图示为一列简谐横波的图象，实线表示t=0时刻的波形图，虚线表示经0.5s后的波形图，若波速为1.8m/s，求波的传播方向？
　　

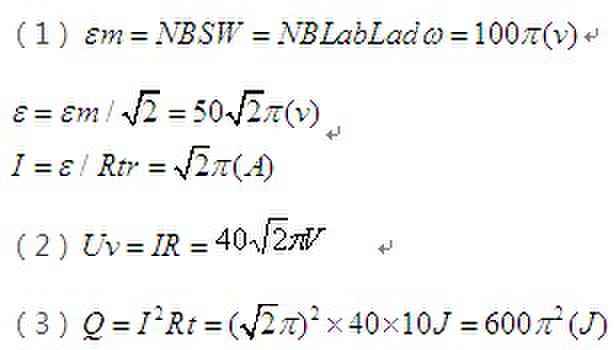

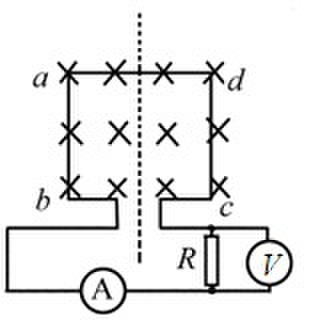

如图所示，一交流发电机线圈共50匝，ab=0.2m,bc=0.1m,总电阻为10Ω，它在B=0.5T的匀强磁场中从磁通量最大位置开始以n=100r/s的转速匀速转动，外电路中接有R为40Ω的电阻，求：
　　
（1）电流表的读数？
（2）电压表的读数？
（3） 当线圈转过1/4周期时，外电阻R上产生的焦耳热Q？

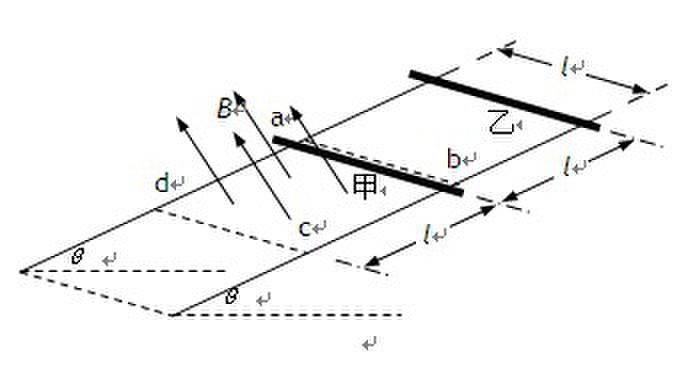

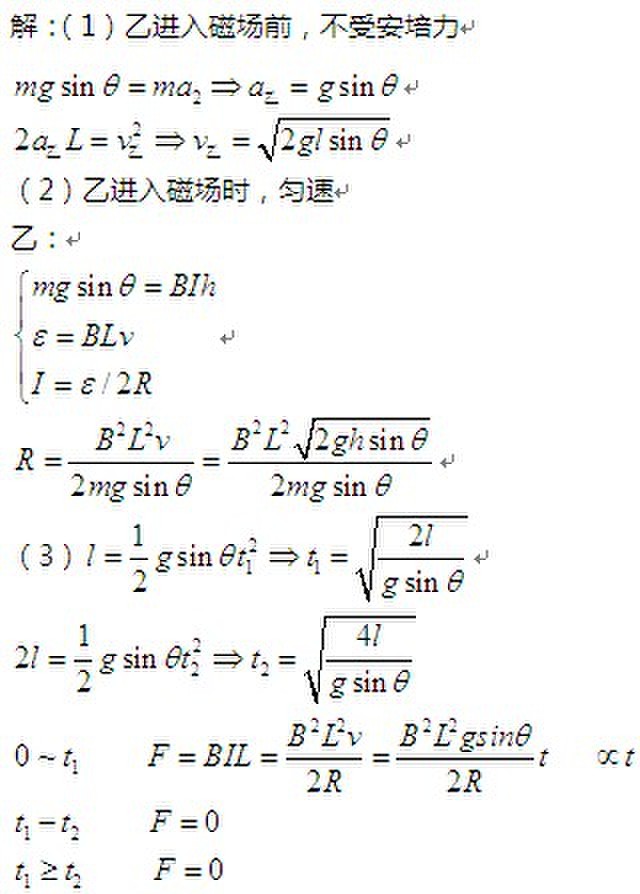

如图所示，两电阻不计的足够长光滑平行金属导轨与水平面夹角θ，导轨间距l，所在平面的正方形区域abcd内存在有界匀强磁场，磁感应强度为B，方向垂直斜面向上．将甲乙两电阻阻值相同、质量均为m的相同金属杆如图放置在导轨上，甲金属杆处在磁场的上边界，甲乙相距 l．静止释放两金属杆的同时，在甲金属杆上施加一个沿着导轨向下的外力F，使甲金属杆在运动过程中始终做沿导轨向下的匀加速直线运动，加速度大小gsinθ，乙金属杆刚进入磁场时，发现乙金属杆作匀速运动．
（1）甲乙的电阻R各为多少；
（2）以刚释放时t=0，写出从开始释放到乙金属杆离开磁场，外力F随时间t的变化关系；

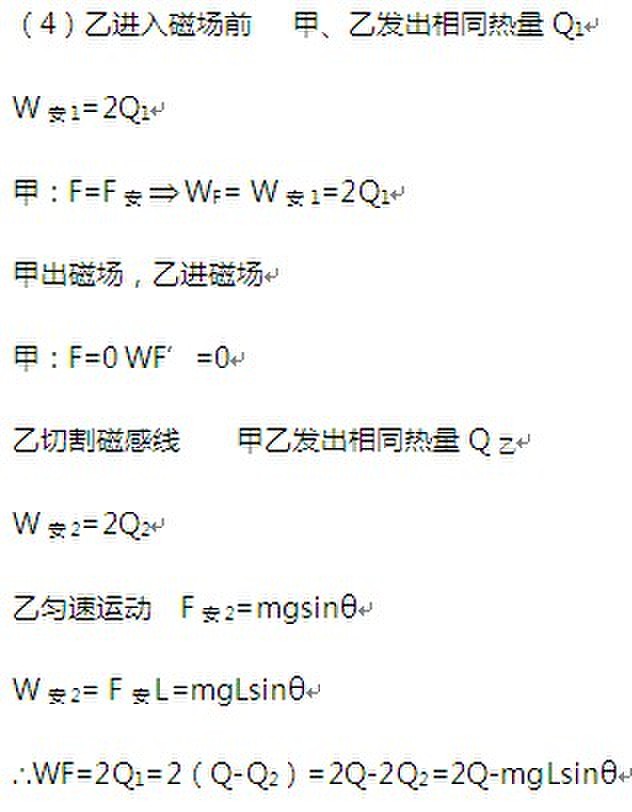

（3）若从开始释放到乙金属杆离开磁场，乙金属杆中共产生热量Q，试求此过程中外力F对甲做的功．
