汽车发动机构造与维修 试卷

一台发动机的工作容积是燃烧室的五倍，其压缩比为          。

水冷系中，冷却水的大小循环路线由          控制。

正扭曲环的安装方向是指______。

活塞的磨损最大部位一般是＿＿＿＿＿。

干式气缸套的特点是            。

铝合金气缸盖安装后,气缸盖螺栓应                        。

飞轮和曲轴装配后要进行        。

汽油发动机活塞的顶部通常采用      。

上海桑塔纳JV型直列四缸发动机采用全支承方式，共有        道主轴颈。

零件的拆卸原则是“拆是为了装”、“能拆的就拆，尽量整体拆卸”、“先拆的后装、能同时拆的就同时拆。”

发动机转速的高低，一般不影响飞溅润滑的效果。

全浮式连接的活塞销的使用寿命较半浮式长。

带有空气、蒸气阀的冷却系统，阀损坏后对冷却系统不会造成影响。

全支承式曲轴的主轴颈小于或等于连杆轴颈数。

气环装在气缸内必须有端隙，且各环开口要相互错开。

活塞头部由于受到高温、高压，所以头部的直径和厚度都较裙度大和厚。

更换发动机润滑油时，应同时更换或清洗机油滤清器。

校正连杆一般是先校正弯曲后再校正扭曲。

若气缸盖和气缸体同为铸铁时，卷边应朝向气缸盖。

机油集滤器的损伤形式主要有： ＿＿ 和 ＿＿ 等。

为减小活塞的变形，裙部开有“Ⅱ”形或“T”形槽，其中横槽是 ＿＿ 槽，竖槽是 ＿＿ 槽，凡未开通的槽的端部均钻有圆孔。

气缸的修理尺寸主要有 ＿＿ 级，每加大 ＿＿ ｍｍ为一级。

发动机润滑系具有润滑、 ＿＿ 、 ＿＿ 、密封、防锈五大功用，所采取的润滑方式有：  ＿＿  、飞溅润滑、定期润滑三种。

为防止活塞环胀死于槽内、卡死于缸内，在安装时应留有的“三隙”分别是  ＿＿ 、 ＿＿ 、背隙。

发动机零件的主要耗损形式有： ＿＿ 、 ＿＿  、 ＿＿  、 ＿＿ 。

压缩比є是 ＿＿ 与 ＿＿ 之比。

气缸套有 ＿＿ 和 ＿＿ 两种。

活塞环分为气环和油环，气环的作用为 ＿＿ 和 ＿＿ ；油环的作用是刮去缸壁上 ＿＿ ，并使缸壁上的油膜 ＿＿ 。

四行程汽油发动机由两大机构、五大系组成，这两大机构是 ＿＿ 和 ＿＿ ，五大系是 ＿＿ 、 ＿＿ 、 ＿＿ 、 ＿＿ 和 ＿＿ 。

发动机排量―—

配气相位――

膨胀水箱――

燃烧室――

发动机正常运转需保证正常的油压，简述油压过低和油压过高有什么危害？正常油压应保持在什么范围？

飞轮的主要功用有哪些？

气缸盖翘曲变形的主要原因是什么？

　　

 1、把下列配气机构元件按动力的传递路线排列。  （4分）
摇臂  气门  凸轮   推杆  挺杆

按照1-3-4-2的点火次序，如果二缸先作功，试排出此四缸发动机的工作循环    10分  （使用表格功能）

曲轴转角/（°）	一缸	二缸	三缸	四缸
0°-180°		作功
180°-360°
360°-540°
540°-720°

　

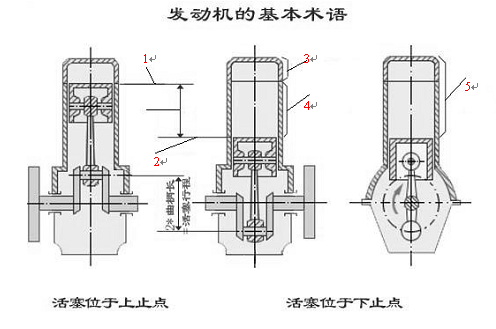

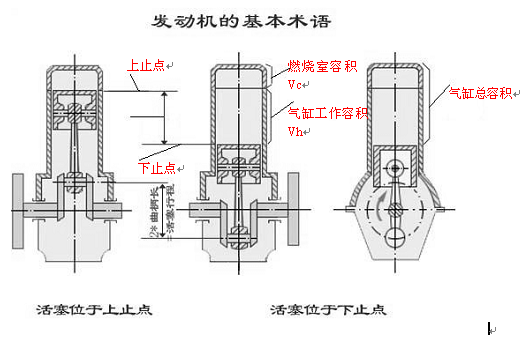

用发动机的基本术语标出图中括弧及引线处各位置名称   6分
 　　

看图，完成下列填空。（5分）
　　左图检验的内容是 ＿＿ 。　　 对活塞环漏光读的技术要求是：在活塞环端口左右 ＿＿ °范围内不允许漏光；同一活塞环漏光不多于 ＿＿ 处；漏光缝隙不大于 ＿＿ mm 。

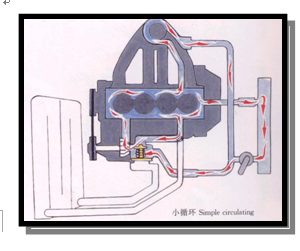

如左图，简述冷却水小循环方式的过程。（6分）
　　

看图，完成下面的内容（6分）
　　　（1）写出此图检验的内容是 ＿＿ 。







（2）如果发现通过此方式检验出来的结果大于规定值应 ＿＿ ；如果小于规定值应 ＿＿                                         。　

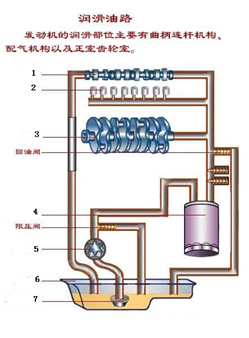

请写出该润滑系统中数字处所代表的结构部件。  (12分)
　1——_______
2——_______
3——_______
4——_______
5——_______
6——_______
7——_______
    数字5所代表的构件常有_______和_______两种类型。其工作原理是：__________________________________________。
