安徽省池州一中2013届高三第一次月考理科综合物理试题 新人教版

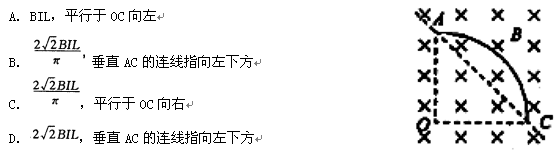

如图所示．AC是一个用长为L的导线弯成的、以O为圆心的四分之一圆弧，将其放置在与平面AOC垂直的磁感应强度为B的匀强磁场中．当在该导线中通以由C到A，大小为I的恒定电流时，该导线受到的磁场力的大小和方向是（    ）　　

格林尼治时间2012年2月24日22时15分,MUOS—1卫星从佛罗里达州卡纳维拉尔角空军基地发射升空.据路透社报道,MUOS系统搭建完毕后,美军通信能力可望增强10倍,不仅能够实现超髙频卫星通信，还可同时传输音频、视频和数据资料.若卫星在发射升空的过程中总质量不变,则下列有关该通信卫星的说法正确的是（    ）

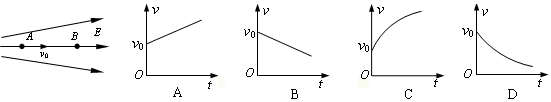

如图所示，电场中一正离子只受电场力作用从A点运动到B点。离子在A点的速度大小为v0，速度方向与电场方向相同。能定性反映该离子从A点到B点运动情况的速度—时间（v-t）图象是（    ）
　　

甲、乙两车在同一水平路面上做直线运动，某时刻乙车在前、甲车在后，相距s=6m，从此刻开始计时，乙做匀减速运动，两车运动的v-t图象如图所示．则在0~12s内关于两车位置关系的判断，下列说法正确的是（    ）　　

如图所示为一空腔导体周围的电场线分布．电场方向如图  箭头所示，M、N、P、Q是以O为圆心的一个圈周上的四点．其中M、N在一条直线电场线上，P、Q在一条曲线电场线上，下列说法正确的有（    ）　　

　　

（18分）（1）（8分）某同学用如图所示的装置来研究自由落体运动．
①下列有关操作的叙述正确的是 （    ）
A 安装打点计时器时要注意让上下限位孔在同一竖直线上
B 将打点计时器与直流低压电源连接
C 释放纸带时应尽量让重物靠近打点计时器
D 应先释放纸带，然后接通电源
②实验得到一条纸带，测得各点之间的距离如图所示．已知电源频率为50Hz， 则纸带中打A点到打F点的时间间隔是________s．从该纸带可知，重物下落的加速度大小a＝________m/s²（保留三位有效数字）．若实际电源的频率不是50Hz，而是52 Hz，则由上面计算出的加速度将
（偏大或偏小）
（2）在做“用电流表和电压表测电池的电动势E（约3 V）和内电阻r”的实验时，部分器材参数如下：电压表（量程3 V），电流表（量程0.6 A），定值电阻R₀（阻值为3 Ω），滑动变阻器R（阻值约30 Ω）．

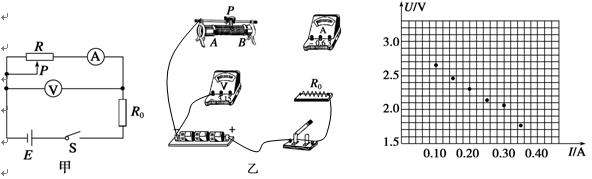

①小玲同学设计的实验电路如图甲所示．请你按电路图在图乙上完成实物连接．
　　
②电路连接正确的情况下，当她闭合开关时发现电压表有示数，电流表没有示数．反复检查后发现电路连接完好，电压表也完好，估计是某一元件断路，因此她用多用电表检查故障．她的操作如下：
a .选用多用表直流5V档，在开关闭合的情况下测量各元件两端的电压
b .测得结果是电流表两端有明显的电压值，而滑动变阻器两端电压为零
由以上操作可判断发生断路故障的元件是                    （填元件名称）
③在更换规格相同的元件后，她改变滑动变阻器的阻值，测出了6组对应的数据并在图象上描点如图所示，请继续完成图象；根据图象可得该电池的电动势E＝________ V，电池内阻r＝________ Ω（均保留三位有效数字）．
④她设计的实验电路中定值电阻R₀的作用是__________________________________（说出理由之一即可）．

　　

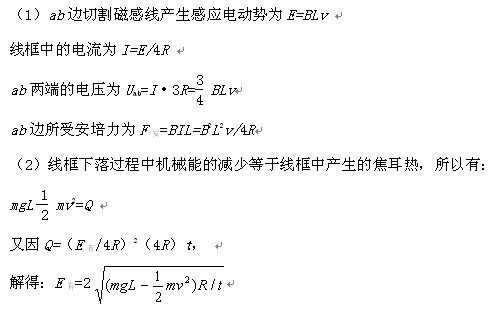

（16分）如图所示，由导线制成的正方形线框边长L，每条边的电阻均为R，其中ab边材料较粗且电阻率较大，其质量为m，其余各边的质量均可忽略不计。线框可绕与cd边重合的水平轴OO′自由转动，不计空气阻力及摩擦。若线框始终处在方向竖直向下、磁感强度为B的匀强磁场中，线框从水平位置由静止释放，历时t到达竖直位置，此时ab边的速度为v，重力加速度为g。　　
求：（1）线框在竖直位置时，ab边两端的电压及其所受安培力的大小。
（2）这一过程中感应电动势的有效值。

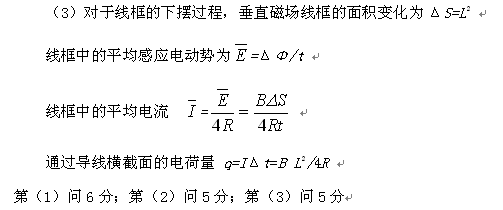

（3）在这一过程中，通过线框导线横截面的电荷量。
