山东省兖州市2013届高三物理9月入学诊断检测试题

下列说法中正确的是（    ）

如图1所示的皮带传动装置中，甲、乙、丙三轮的轴均为水平轴，其中甲、丙两轮半径相等，乙轮半径是丙轮半径的一半．A、B、C三点分别是甲、乙、丙三轮的边缘点，若传动中皮带不打滑，则（    ）
　　

为了节省能量，某商场安装了智能化的电动扶梯。无人乘行时，扶梯运转得很慢；有人站上扶梯时，它会先慢慢加速，再匀速运转。一顾客乘扶梯上楼，恰好经历了这两个过程，如图2所示。那么下列说法中正确的是  （    ）
　　

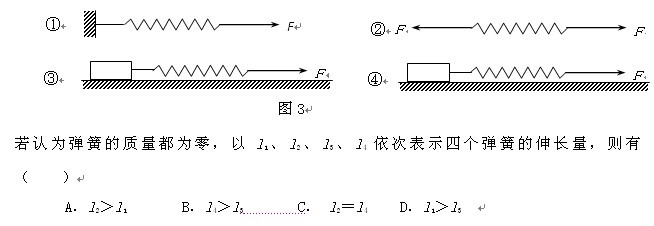

如图3所示，四个完全相同的弹簧都处于水平位置，它们的右端受到大小皆为F的拉力作用，而左端的情况各不相同：①中弹簧的左端固定在墙上，②中弹簧的左端受大小也为F的拉力作用，③中弹簧的左端拴一小物块，物块在光滑的桌面上滑动，④中弹簧的左端拴一小物块，物块在有摩擦的桌面上滑动。
　　

　　

　

如图6所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P向左移动，则（      ）
　　

图7中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0。一带正电的点电荷只在静电力的作用下运动，经过 、 点时的动能分别为23eV和5eV。当这一点电荷运动到某一位置时，其电势能变为-8eV，它的动能应为 （    ）
　　

　　

　　

　　

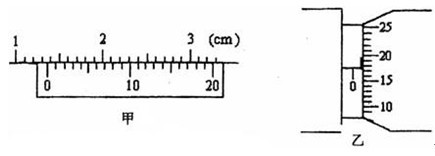

游标卡尺和螺旋测微器是两种常用的测量长度的精密仪器。如图甲所示的游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度，图示状态的读数是 ＿＿ mm；用如图乙所示螺旋测微器测量一根金属丝的直径的读数是 ＿＿ mm。
　　

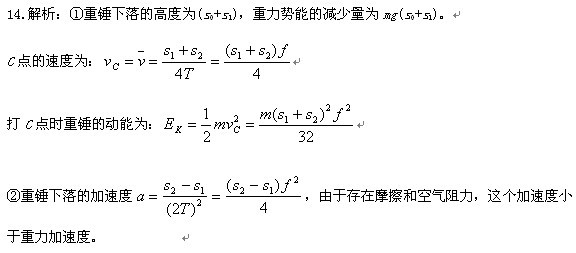

在“验证机械能守恒定律”的实验中，打点计时器接在电压为E，频率为f的交流电源上，在实验中打下一条理想纸带，如图所示，选取纸带上打出的连续5个点A、B、C、D、E，测出A点距起始点的距离为S₀，点AC间的距离为S₁，点CE间的距离为S₂，已知重锤的质量为m，当地的重力加速度为g，则
①从起始点O到打下C点的过程中，重锤重力势能的减少量为: △E_P=                    ，
重锤动能的增加量为: △E_K                    。
　　
②根据题中提供的S₁和S₂，可求出重锤实际下落的加速度
a=                            ，它和当地的重力加速度g进行比较，
则a    g(填大于，等于，小于)。

　

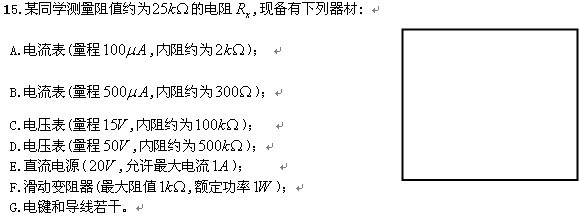

(1)电流表应选    ，电压表应选
(2)设计出该实验的电路图画在右侧方框中
