四川省彭州一中2012--2013学年高二物理上学期入学考试试题 新人教版

下列关于力和运动关系的说法中，正确的是        （    ）

一个质点做方向不变的直线运动，加速度的方向始终与速度方向相同，但加速度的大小逐渐减小直至为零.则在此过程中                  （    ）

如图所示的三个人造地球卫星，则说法正确的是  （    ）　　
①卫星可能的轨道为a、b、c    ②卫星可能的轨道为a、c
③同步卫星可能的轨道为a、c  ④同步卫星可能的轨道为a

　　

电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的滑片由中点滑向a端时，下列说法正确的是（    ）
　　

　　

A、B两个点电荷在真空中所产生电场的电场线（方向未标出） 如图所示。图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称。则下列说法中正确的是    （    ）　　

如图所示，在靠近水平直导线A的正下方放一小磁针，开始时小磁针与直导线平行且处于纸面内。当条形磁铁快速插入或拔出螺线管时，观察到的现象是      （    ）　

如图所示,有一通电导线放在蹄形磁铁磁极的正上方,导线可以自由移动,当导线通过电流I时,从上往下看,导线的运动情况是（    ）
　注：该题缺图，参考答案C

一个用于加速质子的回旋加速器，其核心部分如图3－5－20所示，D形盒半径为R，垂直D形盒底面的匀强磁场的磁感应强度为B，两盒分别与交流电源相连．下列说法正确的是（    ）　　

　　

如图所示，用螺旋测微器测一被测金属丝的直径是 ＿＿ mm。
　　

用伏安法测定两节干电池组成的电源的电动势E和内电阻r.　　
实验中共测出五组数据，如下表所示：

	1	2	3	4	5
U（V）	2．80	2．60	2．50	2．20	2．00
I（A）	0．48	0．80	1．00	1．60	1．96

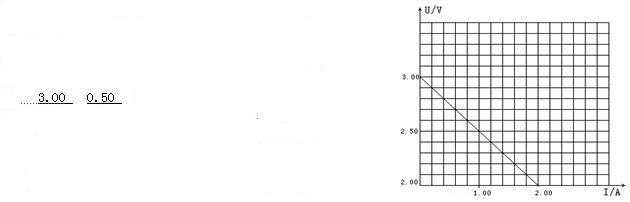

在图中作U－I图线，并根据图线求出：电动势E＝  V，内电阻r＝  .

　　

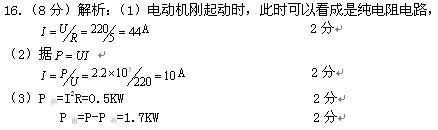

（8分）一台电动机额定电压是220V，额定功率是2.2KW，线圈的电阻是5
（1）电动机起动时，转子尚未转动，电流是多少安？
（2）电动机正常工作时电流是多少安？
（3）电动机正常工作时输出功率是多少？

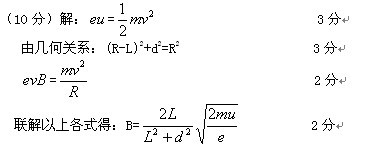

（10分）电子自静止开始经M、N板间（两板间的电压为u）的电场加速后从A点垂直于磁场边界射入宽度为d的匀强磁场中，电子离开磁场时的位置P偏离入射方向的距离为L，如图所示.求匀强磁场的磁感应强度.（已知电子的质量为m，电量为e）

　　

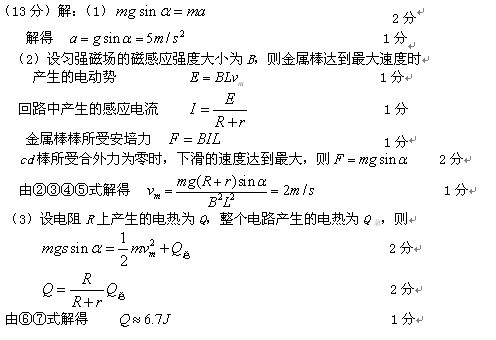

（13分）如图所示，两足够长平行光滑的金属导轨MN、PQ相距为1米，导轨平面与水平面夹角α＝30°，导轨上端跨接一定值电阻R=8Ω，导轨电阻不计．整个装置处于方向垂直斜面向上的匀强磁场中，磁感应强度的大小为B=5T，金属棒cd垂直于MN、PQ放置在导轨上，且与导轨保持电接触良好，金属棒的质量为1kg、电阻为2Ω，重力加速度为g=10m/s².现将金属棒由静止释放.求：
（1）金属棒的最大加速度是多少？
（2）金属棒cd的最大速度是多少？
（3）若金属棒从静止到速度达到最大值，沿导轨下滑距离为2米，则这个过程中电阻R上产生的电热是多少？
