河北省衡水14中2012-2013学年高二物理9月月考试题 新人教版

对于常温下一根阻值为R的金属电阻丝，下列说法正确的是

有三个用电器，分别为日光灯、电烙铁和电风扇，它们的额定电压和额定功率均为“220 V，60 W”.现让它们在额定电压下工作相同时间，产生的热量(  )

如图所示是云层之间闪电的模拟图，图中A、B是位于东、西方向带有电荷的两块阴雨云，在放电的过程中，在两云的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则关于A、B带电情况的说法中正确的是(　　)
　　

如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是　
　

在如图电路中，E、r为电源电动势和内阻，R1  和 R3为定值电阻，R2为滑动 变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是
　　

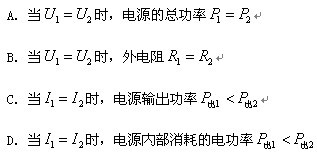

分别对两个电源测电源的电动势和内电阻，其电流和路端电压的关系如图所示，则应有（  ）
　　　　　　

一个微型吸尘器的直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E，内阻为r的直流电源的两极间，电动机恰好能正常工作，则

关于磁感线，以下说法中正确的是（    ）

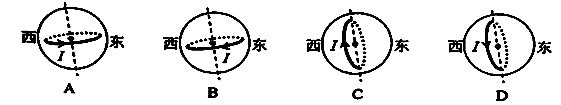

为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。在下列四个图中，正确表示安培假设中环形电流方向的是（    ）
　　

磁场中某区域的磁感线，如图所示，则（　  ）　　

如图所示，用粗细均匀的电阻丝折成平面梯形框架，ab、cd边均与ad边成60°角，ab＝bc＝cd＝L，长度为L的电阻丝电阻为r，框架与一电动势为E，内阻为r的电源相连接，垂直于框架平面有磁感应强度为B的匀强磁场，则框架受到的安培力的合力大小为(　　)　
　　　

如图，在匀强磁场B的区域中有一光滑斜面体，在斜面体上放了一根长为L,质量为m的导线，当通以如图方向的电流I后，导线恰能保持静止，则磁感应强度B必须满足
　　　　

有一小段通电导线，长为1 cm，电流强度5 A，把它置于磁场中，受到的磁场力为0.1 N，则该处的磁感应强度B一定是(        )

某电解池，如果在1s钟内共有5×10¹⁸个二价正离子和1．0×10¹⁹个一价负离子通过某截面，那么通过这个截面的电流是 [ ]

为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。能正确表示该控制装置工作原理的逻辑门是

如图所示，放在蹄形磁铁两极间的导体棒ab，当通有由b向a的电流时，受到的安培力方向向右，则磁铁的上端是 ＿＿ 极；如果磁铁上端是S极，导体棒中的电流方向由a向b，则导体棒受到的安培力方向为  ＿＿ ．(选填“向左”、“向右”)
　　

一微型吸尘器的直流电动机加0.3V电压时，通过电动机的电流为0.3A，电动机不转，加2V电压时，电动机正常运转，通过电动机的电流为0.8A，此时电动机消耗的电功率为 ＿＿ ，电动机输出的机械功率为 ＿＿ （电动机机械损耗不计）

如图所示为某型号国产电池外壳上的说明文字：　　
（1）电源是把其它形式的能转化为 ＿＿ 的装置，电动势是描述电源这种本领的物理量。由右图可知该电池的电动势为 ＿＿ V；
（2）该电池最多可放出 ＿＿ mA•h的电荷量。或电池的平均工作电流为0.05A，则它最多可使用＿＿h。

如图所示, 匀强磁场的磁感应强度方向竖直向上，一倾角为α=600的光滑斜面上,静止一根长为L=1m，重G=3N，通有电流I=3A的金属棒。求：　　
（1）匀强磁场的磁感应强度大小；
（2）导体棒对斜面的压力大小。

如图所示，M为一线圈电阻r = 0.4Ω的电动机， R = 24Ω，电源电动势E=40V.当S断开时，电流表的示数I1 = 1.6A，当开关S闭合时，电流表的示数为I2= 4.0A求：　　
（1）电源内阻；
（2）开关S闭合时电动机发热消耗的功率和转化为机械能的功率.
（3）开关S闭合时电源的输出功率和电动机的机械效率
