2009年广州市初中毕业生学业考试物理

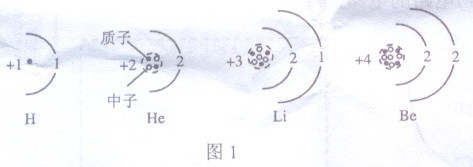

原子的中心是原子核，周围有电子绕核运动，图1是四种原子的结构示意图。由图中信息可知
      　　

下列控制噪声的措施中，属于防止噪声产生的是

如图2，把一根包有绝缘层的导线绕在铁钉上，把导线两端的绝缘层刮去，接上干电池后，铁钉
                            　　

密闭的房间里打开香水瓶的盖子，一会儿整个房间都能闻到香味．下列说法正确的是

红外线与可见光

图3是利用透明玻璃板探究平面镜成像特点的实验示意图，下列说法正确的是
 　                          　

如图4所示，忽略空气阻力，由空中A处释放的小球经过B、C两位置时具有相同的
                               　　

如图5所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，水块运动一段距离后停下来。下列说法正确的是
                        　　

甲升降机比乙升降机的机械效率高，它们分别把相同质量的物体匀速提升相同的高度。两者相比，甲升降机

探究烛焰通过焦距是10cm的凸透镜成像规律时，蜡烛、透镜、光屏位置如图6所示，此时
                        　　

用图7所示的方法测量同一只鞋在不同水平路面滑动时的摩擦力，下列说法正确的是
                 　　

百米赛跑过程中的某时刻甲、乙两运动员位置的示意图如图8所示
（1）两运动员中， ＿＿ 的速度较快，因为在相等的时间内该运动员 ＿＿ _较大
（2）乙运动员的成绩是10s，他的速度是 ＿＿ m／s
（3）运动员跑到终点时，不能马上停下来，是因为 ＿＿                   　　

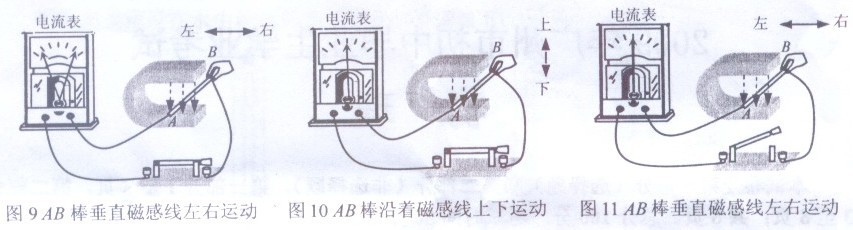

探究产生感应电流条件的实验步骤如图9、10、11所示
（1）本实验中，我们通过观察什么现象来判断电路是否有感应电流？＿＿
（2）通过比较图 ＿＿ 与图 ＿＿ 可知，产生感应电流的一个条件是电路要闭合；通过比较图 ＿＿ 与图 ＿＿ 可知，产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动
（3）若图9中AB棒不动，磁铁左右水平运动，电路 ＿＿ 感应电流（选择“有”或“无”）　

如图12甲，一容积为0．5m³、底面积为0．5m²的容器装满水后密封，容器内水的质量是_______kg，水对容器底面的压力为_______N、压强为_______Pa.如图12乙，若在容器侧壁处开一小孔P，发现水不会从小孔流出，这是由于______________（ρ水＝1.0×103kg／m³，g＝10N／kg，大气压约为1.01×10⁵Pa）
                           　

（1）小明家电路电压为220V、电线允许通过的最大电流30A，他家允许同时使用的用电器最大总功率是_______，若同时使用一台“220V 72kW”电热水器和一台“220V 2.8kW”电暖器．它们的总功率将是_______，超过线路允许使用的最大功率。
（2）已知天然气热值为8.0×10⁷J／m³，若用天然气热水器替换7．2kW的电热水器，_______ m³的天然气完全燃烧放出的能量与电热水器工作30s消耗的电能相等。

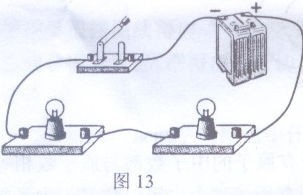

在虚框内画出图13所示实物电路的电路图
  　　


如图14所示，粗细均匀的棒一端搁在地上，另一端与支点O连接．要求：
（1）作出地面对棒的支持力和棒所受重力的示意图
（2）画出重力的力臂
                   　　

如图15所示水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像的位置。画出：
                   　　
（1）A1发出的光经水面反射进入人眼的光路图
（2）A2发出的光进入人眼的光路图

图16中两灯泡L1、L2在盒内的连接方式未知，电源电压为6V。开关闭合后两灯均发光，电流表读数为0．9A；若把L1取下，L2仍发光，电流表读数变为0.3A
（1）L1和L2是并联还是串联的？
（2）取下L1后，5秒内L2消耗多少电能
（3）L1的电阻多大？
　　                        　
　

甲、乙两人分别用不同的方法把重100N的物体A从地面匀速提到三楼
（1）甲用图17所示的方法，直接用绳把物体提到三楼，判断该过程绳对物体A的拉力F是否做功时，有两种分析如下表，若分析正确，在表中同一行的空格画“√”

分析一		物体在力F的方向上移动了距离， 所以拉力F对物体做了功
分析二	物体匀速上升，其动能不变，重力势能增加	能量的转化可以通过做功的过程来实现． 因为物体的机械能 增加了，所以拉力F对物体做了功

（2）甲用20s把物体由M提到N，他对物体做功的功率多大？
（3）乙用图18所示的方法，通过滑轮把物体捉到三楼，滑轮重10N，人对绳的拉力60N。有人计算乙做的总功过程如下
W=F乙S                                ①
②　　
S=6m                                ③
联立①②③求出W，
请改正②、③中错误之处
　　　　

如图19，从温度与室温（24℃）相同的酒精里取出温度计。请你分析为什么温度计取出后，它的示数会先减少，过了一段时间又升回24℃？
　　

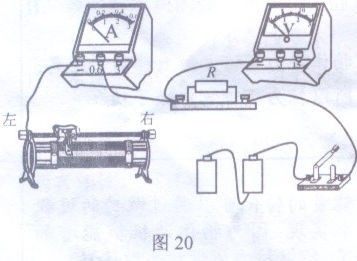

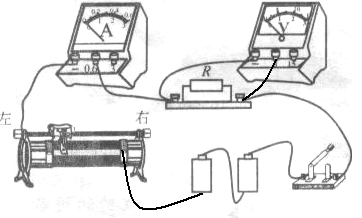

用图20所示的仪器测电阻R的电阻值
（1）将图20的电路，连成正确的测量电路
　　
（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______

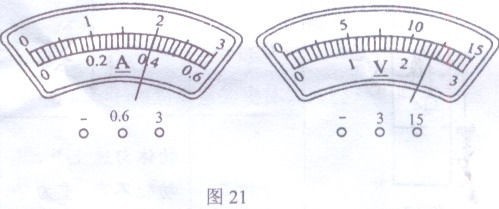

（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。
　　

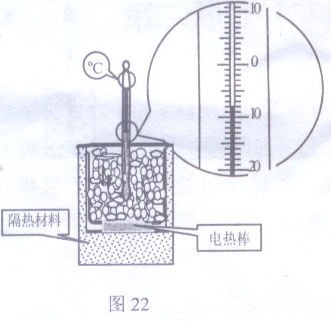

用图22的实验装置探究烧杯内的某种物质熔化时温度的变化规律（烧杯内物质在相同时间内吸收的热量相同）
　　　　
（1）某时刻温度计示数如图22，此刻杯内物质温度是_______。

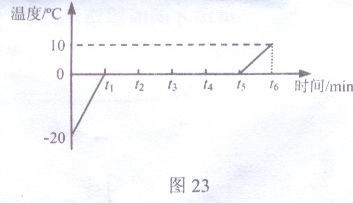

（2）根据实验数据描出加热过程中杯内物质的温度随时间变化图象如图23，该物质的熔点是_______。
（3）t2时刻，该物质处于_______态（选填“固”、“液”、“固、液混合”）
（4）t2与t3相比，哪一时刻杯内物体内能较大？_______，理由是_______
（5）已知0～t1与t5～t6的时间相等，从图23可知两段时间内温度升高不同，由此可以做出：“这种物质固态时的比热容小于液态时的比热容”的判断。请写出做出此判断的依据

做研究浮力的实验中
（1）测量浸没在水中物体所受浮力大小步骤如图
①用细线把一物体挂在弹簧测力计上如图24所示，测出该物体所受重力G=1.2N

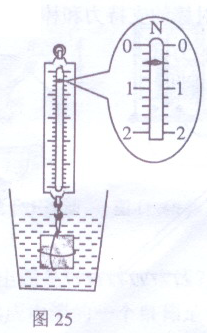

②把该物体浸没在水中如图25所示．此时弹簧测力计示数F=_______；
③该物体所受浮力F_浮=_______
　　　　

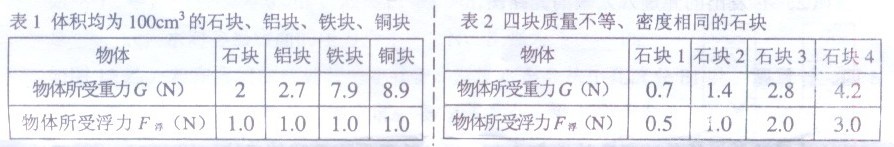

（2）按上述方法测定两组共8个实心物体浸没往水中所受浮力的实验数抓如表1、表2

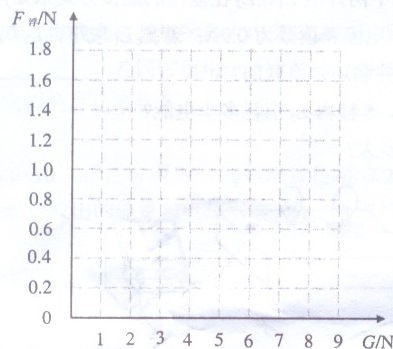

　　①为了研究体积相同的不同物体，浸没在水中时所受浮力与重力的关系，根据表1数据，在以G为横坐标、F浮为纵坐标的方格纸上描点，再把这些点连起来
　　

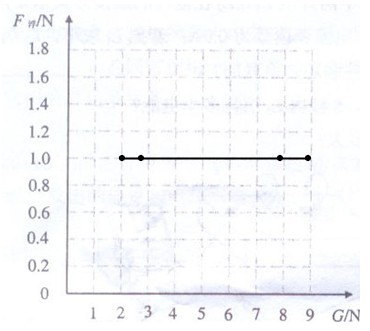

②甲同学根据图线得出“一切浸没在水中的物体所受的浮力皆相等”的结论
乙同学根据表2数据得出“一切浸没在水中的物体所受浮力与其所受重力成正比”的结论
请你从两位同学的结论中任选一个判断其是否正确，并说出理由
③假如将体积为100cm³的铅块浸没在水中，它将受到多大的浮力？
