初四物理月考试题4月

在探究平面镜成像特点的实验中，用“玻璃板”代替“平面镜”，运用的物理研究方法是 ＿＿ 法（选填“控制变量”、“等效替代”或“推理”）．

如图所示，在水平桌面上放一个重300N的物体，物体与桌面的摩擦力为60N，若不考虑绳的重力和绳的摩擦，自由端速度为0.1m/s时，水平拉力F功率的大小为 ＿＿ W．

2017年5月18日，我国首次在南海成功试采海域可燃冰，可燃冰具有热值大、储量大、能直接点燃等特点，它的热值约为1.4×10¹⁰J/m³，如果3cm³的可燃冰完全燃烧放出的热量是 ＿＿ 千焦．

在“测量物质的密度”实验中：

（1）将天平放在水平桌面上，把游码移到零刻度处，发现指针偏向分度盘的左侧，要使横梁在水平位置平衡，应将平衡螺母向 ＿＿ 移动；

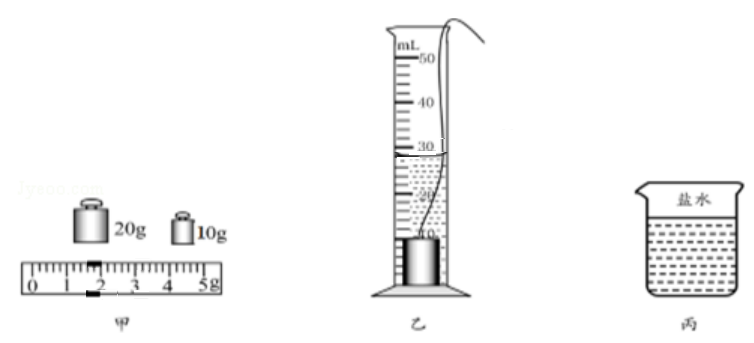

（2）用调节好的天平测金属块质量，天平平衡时砝码及游码在标尺上的位置如图甲所示，金属块质量m为 ＿＿ g；
（3）用细线系住金属块放入装有20mL水量筒内，水面如图乙所示，则金属块体积V为 ＿＿ cm3；
（4）计算出金属块密度ρ= ＿＿ g/cm3；

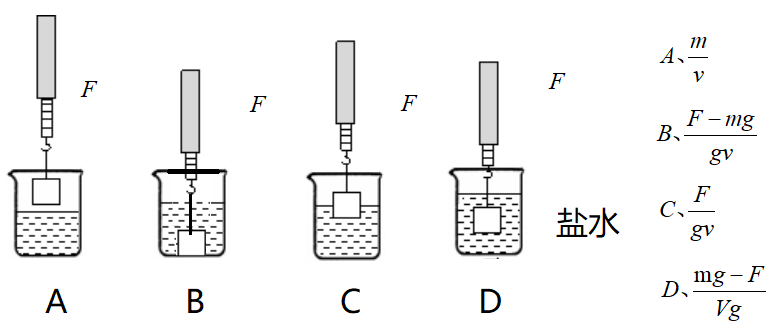

（5）在上面实验基础上，利用弹簧测力计和该金属块，只需增加一个操作步骤就能测出图丙烧杯中盐水的密度，增加的步骤是图中 ＿＿ ，盐水密度表达式ρ盐水= ＿＿ （以上两空从下图中选 ）．

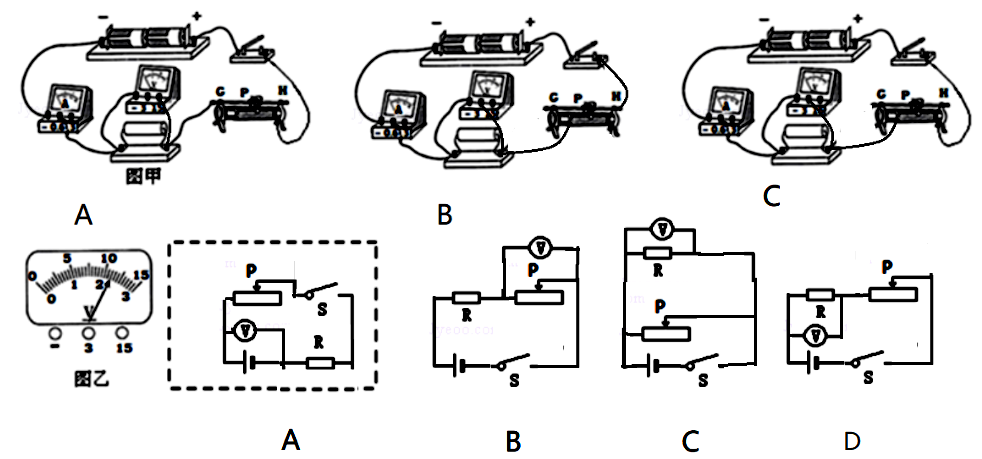

小勇同学用“伏安法”来测量一只阻值约为5Ω的定值电阻Rx，实验室有如下器材供选用：A．两节干电池  B．开关一个和导线若干  C．电压表（0﹣3V，0﹣15V）  D．电流表（0﹣0.6A，0﹣3A）  E．滑动变阻器R1（100Ω  2A） F．滑动变阻器R2（10Ω 2A）
（1）滑动变阻器应选择 ＿＿ （选填“E“或“F”）；
（2）请用笔画线代替导线，将图甲中的实物图连接完整 ＿＿ (从图中选）；

（3）如图甲所示，连接好电路．在闭合开关前，为保护电路，滑动变阻器滑片P应该滑至 ＿＿ 端（选填“G”或“H”）；
（4）小勇闭合开关后，移动滑动变阻器的滑片P时，发现电流表示数始终为零，而电压表有示数但不发生变化，原因可能是 ＿＿ ；A．滑动变阻器断路     B．滑动变阻器短路
                C．定值电阻Rx短路      D．定值电阻Rx断路
（5）排除故障后，电流表示数为0.5A，电压表示数如乙图所示，则本次实验测得的定值电阻Rx是 ＿＿ Ω．
（6）实验时小勇发现电流表损坏，根据所学知识，请你利用上述器材测出未知电阻Rx阻值（不允许拆卸电路）．
①将实验电路图画在方框内 ＿＿ (从图中选）；
②请根据所选实验电路图写出需要测量的物理量； ＿＿ (A、干路电流I B、通过RX的电流IX  C、电源电压U  D、滑动变阻器分压UP   E、定值电阻分压UX）注：选项间不要加空或顿号③用测量物理量写出Rx 的数学表达式： ＿＿ （从选项中选）

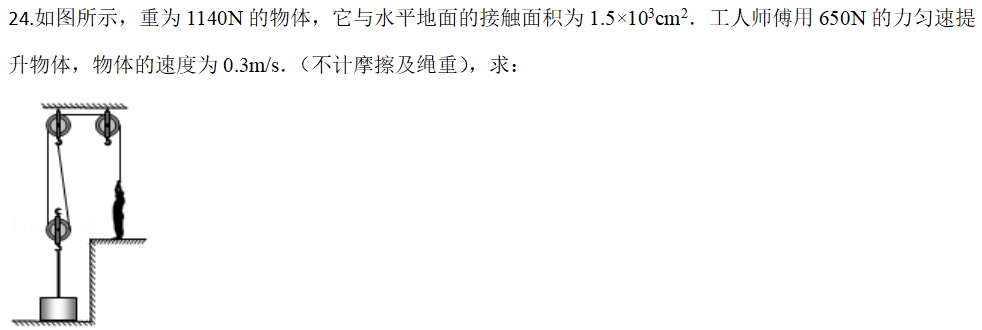

（1）工人师傅拉绳的功率；
应用公式 ＿＿ （A、P=GV   B、P=nFV   C、P=nGV)结果为 ＿＿ W
（2）滑轮组的机械效率；
应用公式 ＿＿ 结果为 ＿＿ %（结果保留一位小数）

（3）体重为470N的小明用此滑轮组提升物体，但物体没有被拉动，物体对地面的最小压强为多大（人未离地）．
应用公式 ＿＿ 结果为 ＿＿ Pa（不要用科学计数法表示）

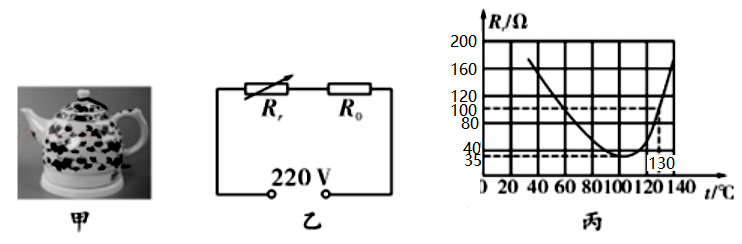

图甲是由PTC新型的半导体材料制成的陶瓷电热水壶，该材料有一个设定温度，当它的温度低于设定温度时，其电阻值随温度升高而变小；当温度高于设定温度时，其电阻值随温度升高而变大．工作电路如图乙所示，R0是定值电阻，其阻值不受温度影响．Rr是PTC材料的电阻，Rr的阻值与温度的关系如图丙所示．该电热水壶在设定温度工作时，电路消耗的总功率为1000W．求：

（1）该电热水壶在设定温度工作时Rr的电阻值 ＿＿ Ω；
（2）该电热水壶在设定温度工作时的电流，R0的阻值；应用公式 ＿＿ 结果 ＿＿ Ω

（3）当Rr的温度为130℃时，电路中Rr的实际功率．
先求电流应用公式 ＿＿ 结果为 ＿＿ A(保留一位小数）

再应用公式 ＿＿ 求Rr的实际功率,结果为 ＿＿ W.
