物理作业——高考“8+2仿真训练”04（2018全国I卷）

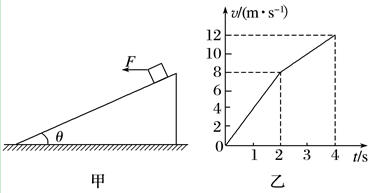

15．(2019·安徽安庆市下学期第二次模拟)如图2甲所示，一足够长的粗糙斜面固定在水平地面上，斜面的倾角θ＝37°，现有质量m＝2.2 kg的物体在水平向左的外力F的作用下由静止开始沿斜面向下运动，经过2 s撤去外力F，物体在0～4s内运动的速度与时间的关系图线如图乙所示．已知sin 37°＝0.6，cos37°＝0.8，取g＝10 m/s²，则(　　)

16．(2019·广东广州市4月综合测试)如图3，在光滑绝缘水平桌面上，三个带电小球a、b和c分别固定于正三角形顶点上．已知a、b带电荷量均为＋q，c带电荷量为－q，则(　　)

17．(2019·广西钦州市4月综测)如图4，两条间距为L的平行金属导轨位于同一水平面(纸面)内，其左端接一阻值为R的电阻；一金属棒垂直放置在两导轨上，且始终与导轨接触良好；在MN左侧面积为S的圆形区域中存在垂直于纸面向里的均匀磁场，磁感应强度大小B随时间t的变化关系为B＝kt，式中k为常量，且k>0；在MN右侧区域存在一与导轨垂直、磁感应强度大小为B₀、方向垂直纸面向里的匀强磁场．t＝0时刻，金属棒从MN处开始，在水平拉力F作用下以速度v₀向右匀速运动．金属棒与导轨的电阻及摩擦均可忽略．则(　　)

18．(2019·东北三省三校第二次联合模拟)如图5所示，竖直平面内固定两根足够长的细杆L₁、L₂，两杆不接触，且两杆间的距离忽略不计．两个小球a、b(视为质点)质量均为m，a球套在竖直杆L₁上，b杆套在水平杆L₂上，a、b通过铰链用长度为L的刚性轻杆连接，将a球从图示位置由静止释放(轻杆与L₂杆夹角为45°)，不计一切摩擦，已知重力加速度为g.在此后的运动过程中，下列说法中正确的是(　　)

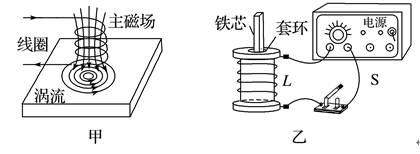

19．(2019·北京市东城区二模)图6甲所示是工业上探测物件表面层内部是否存在缺陷的涡流探伤技术的原理图．其原理是用通电线圈使物件内产生涡电流，借助探测线圈测定涡电流的改变，从而获得物件内部是否断裂及位置的信息．如图乙所示的是一个由带铁芯的线圈L、开关S和电源连接起来的跳环实验装置，将一个套环置于线圈L上且使铁芯穿过其中，闭合开关S的瞬间，套环将立刻跳起．对以上两个实例的理解正确的是(　　)

20．(2019·辽宁省重点协作体模拟)某国际研究小组借助于智利的天文望远镜，观测到了一组双星系统，它们绕两者连线上的某点O做匀速圆周运动．此双星系统中质量较小成员能“吸食”另一颗质量较大星体表面物质，导致质量发生转移，假设在演变的过程中两者球心之间的距离保持不变，则在最初演变的过程中(　　)

21．(2019·山东济宁市第二次摸底)电子在电场中仅受电场力作用运动时，由a点运动到b点的轨迹如图7中虚线所示．图中一组平行等距实线可能是电场线，也可能是等势线．下列说法正确的是(　　)

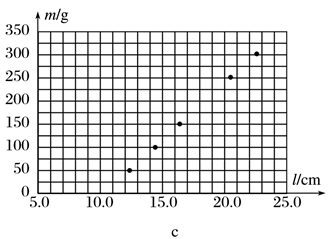

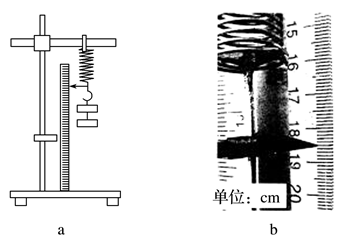

  22．(5分)(2019·广东深圳市4月第二次调研)某实验小组要测量轻弹簧的劲度系数，实验装置如图8a.将弹簧悬挂在固定铁架台上，毫米刻度尺竖直固定在弹簧旁，在弹簧下端挂上钩码，多次改变钩码质量m，读出钩码静止时固定在挂钩上的指针对应的刻度尺示数l.当钩码质量为200 g时，指针位置如图b所示．用所测数据在m－l坐标系描点如图c.取g＝9.8 m/s².回答下列问题：

(1)图b中指针对应的刻度尺示数为 ＿＿  cm；

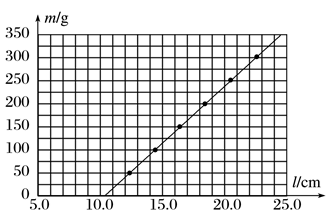

(2)在图c中将钩码质量为200g时所对应的数据点补上，并作出m-l图线；

(3)根据图线算出弹簧的劲度系数为 ＿＿  N/m(结果保留三位有效数字)．

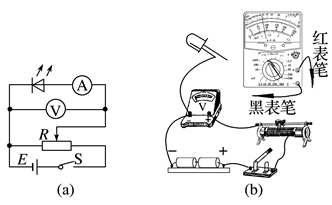

23．(10分)(2019·广东深圳市4月第二次调研)LED灯的核心部件是发光二极管．某同学欲测量一只工作电压为2.9 V的发光二极管的正向伏安特性曲线，所用器材有：电压表(量程3 V，内阻约3kΩ)，电流表 (用多用电表的直流25 mA挡替代，内阻约为5Ω)，滑动变阻器(0～20 Ω)，电池组(内阻不计)，电键和导线若干．他设计的电路如图9(a)所示．回答下列问题：

(1)根据图(a)，在实物图(b)上完成连线；

(2)调节变阻器的滑片至最 ＿＿ 端(填“左”或“右”)，将多用电表选择开关拨至直流25 mA挡，闭合电键；
(3)某次测量中，多用电表示数如图(c)，则通过二极管的电流为 ＿＿ mA；
(4)该同学得到的正向伏安特性曲线如图(d)所示．由曲线可知，随着两端电压增加，二极管的正向电阻 ＿＿ (填“增大”“减小”或“不变”)；当两端电压为2.9 V时，正向电阻为 ＿＿ kΩ(结果保留两位有效数字)；

(5)若实验过程中发现，将变阻器滑片从一端移到另一端，二极管亮度几乎不变，电压表示数在2.7～2.9 V之间变化，试简要描述一种可能的电路故障：_______________________.
