2012年供配电专业模拟题--电气传动

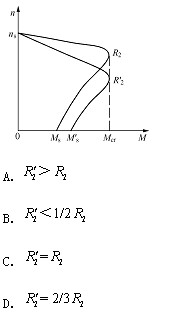

下图为异步电动机端电压U1为常数时，不同转子电阻R2、R2?@的电动机的特性曲线，转子电阻R2、R2?@的数值应符合的关系为（    ）。
　　

下图中曲线表示异步电动机供电频率为f1、f2、f3时的机械特性曲线组，f1、f2、f3的关系为（    ）。
　　

某工程需要选用一台电动机，其冷却方式的要求为空气冷却；冷却回路布置方式为自由循环，冷却介质由周围自由流入电机或流过电机表面并自由返回；冷却介质驱动方式为自循环，冷却介质依靠转子的风扇作用或直接安装在转子轴上的风扇。该电机冷却方式的代号为（    ）。

下图为异步电动机转子电阻R2为常数时不同电源电压的电动机的特性曲线，请问电源电压 、 的数值应符合下面的关系为（    ）。
　　

下图为异步电动机不同极对数的电动机的特性曲线，请问极对数p1、p2的数值符合的关系为（    ）。
　　

他励直流电动机改变励磁时特性曲线也随之变化，下图为一台直流电动机在磁通分别为FN、F1、F2三种情况下的特性曲线。FN、F1、F2的大小关系式为（    ）。
　　

他励直流电动机改变电枢回路附加电阻时特性曲线也随之变化，下图为一台直流电动机电枢回路附加电阻分别为R0、R1、R2三种情况下的特性曲线。R0、R1、R2的大小关系式为（    ）。
　　

某车间一台三相异步电动机在运行中，电源电压为额定电压，由于在同一母线上的其他电动机启动，电源电压下降为额定电压的85%，此时这台三相异步电动机的负载转矩不变，请问该电动机定子绕组每相电流将（    ）。

关于绕线型异步电动机转子串频敏变阻器启动方式的特点，下列叙述错误的是（    ）。

笼型电动机和同步电动机选择启动方式时，如条件允许优先采用的启动方式为（    ）。

以下不是绕线型异步电动机选择启动方式时应考虑的条件是（    ）。

以下（    ）方式不适合作为笼型转子异步电动机启动方式。

以下（    ）方式不可以选用作为交流同步电动机启动方式。

关于采用电抗器降压启动，以下叙述不正确的是（    ）。

按电源容量粗略估算，下列不符合允许直接启动笼型电动机功率的规定是（    ）。

某工厂有一台同步电动机，额定功率 1250kW，额定交流三相电压6kV，额定电流 0.144kA，额定转速375r/min，该同步电动机的启动转矩与额定转矩之比为1.1，生产机械的静阻转矩为0.3，采用电抗器降压启动，启动电抗器每相额定电抗值为1.05W。经计算电抗器降压启动时，同步电动机端子电压相对值为0.67，请问满足机械启动要求同步电动机端子电压相对值最小为（    ）。采用电抗器降压启动时该电动机（　　）机械启动要求。

以下关于直流电动机调速方法和转速n的变化结果的叙述正确的是（    ）。

下列关于直流电动机电枢回路串联电阻的调速方法的性能描述错误的是（    ）。

交—交变频器常使用在大型同步机的调速系统中，在下列交—交变频器 + 同步电动机组合与直流调速装置 + 直流电动机组合的性能特点比较中，错误的是（    ）

以下不可以作为独立的可调压的电源，用于直流电动机改变电枢电压调速的装置是（    ）。

直流电动机电枢用变流装置供电，磁场改变方向实现电动机可逆传动方式时，以下是组成该调速系统的最适合的设备是（    ）。

下列直流电动机的调速方法为恒功率调节方法的是（    ）。

某车间有一台整流变压器给主回路采用双并联12脉动全控三相桥线路的变流装置供电。经计算整流变压器一次容量为3364kVA，二次容量为3474kVA，请问该整流变压器的等值容量为（    ）。

在设计和选择给晶闸管变流装置供电的整流变压器时，以下错误的考虑是（    ）。

在晶闸管变流装置与直流电动机组成的直流调速系统中，以下可以不考虑使用进线电抗器的情况是（    ）。

在晶闸管变流装置与直流电动机组成的直流调速系统中，采用多台变流器共用一台整流变压器时，每台变流器分别通过进线电抗器供电。这时进线电抗器的电感量应满足：当变流器输出额定电流时，进线电抗器绕组上的电压降应不低于供电电源额定相电压的（    ）。

以下关于直流电动机恒转矩调速的描述错误的是（    ）。

以下关于直流电动机恒功率负载和恒功率调速的描述错误的是（    ）。

以下不属于改变转差率调速方法的是（    ）。

某交流电动机采用电磁转差离合器进行调速，这种调速属于（    ）调速方式。

关于交流电动机调速使用的电压型变频器的特性，以下描述错误的是（    ）。

关于交流电动机调速使用的电流型变频器的特性，以下描述错误的是（    ）。

改变交流电动机的极对数可以使其有不同的转速，以下可以使交流电动机具有四种不同的速度的电机结构是（    ）。

异步电动机采用定子电压调速时，常采用晶闸管交流调压电路，以下电路中比较好，且经常使用的方案是（    ）。

交—直—交变频器与交—交变频器主要特点比较中，下列项目中错误的是（    ）。

在下列电压型与电流型交—直—交变频器主要特点比较中，下列项目中错误的是（    ）。

下列关于绕线型异步电动机转子回路中串入频敏变阻器时，在反接制动过程中的特性描述，不正确的是（    ）。

采用能耗制动时，交流笼型异步电动机和绕线型异步电动机应在交流供电电源断开后，立即向定子绕组（可取任意两相绕组）通入（    ），以便产生制动转矩。

三相交流异步电动机的反接制动是通过下列（    ）方法产生制动转矩，从而对电动机实施电制动。

直流电动机的反接制动通过下列（    ）方法产生制动转矩，从而对电动机实施电制动。

某异步电动机运行在第一象限为电动机状态，当采用能耗制动方式时电动机运行在（    ）。

某工厂有一台10kV、3200kW异步电动机，生产过程中易发生过负荷且不允许自启动，下列不需要设置的继电保护装置是（    ）。

某工厂有一台10kV、5000kW同步电动机，电动机不允许非同步冲击，单相自然接地电流大于5A，下列不需要设置的继电保护装置是（    ）。

下列决定一台3kV交流电动机应装设过负荷保护的条件是（    ）。

需要自启动，但根据保安条件在电源电压长时间消失后，需从电网自动断开的电动机低电压保护装置的电压整定值一般为额定电压的（    ）。时限一般为（　　）。

下列不符合低压电动机保护方式规定的条款是（    ）。

下列不符合数台低压电动机共用一套短路保护电器和接地故障保护的条件的条款是（    ）。

下列不符合低压电动机断相保护的装设规定的条款是（    ）。

以下对于低压电动机主回路热继电器的选择不正确的条款是（    ）。

不允许自启动的重要电动机应装设带短延时的低电压保护，其时限为（    ）。

以下严禁用作低压电动机主回路的隔离电器的器件是（    ）。

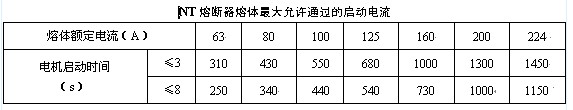

一台风机不频繁启动，配用额定容量为55kW的交流电动机，额定电流为103A，启动电流为721A，启动时间为3.8s，欲选用NT型熔断器作短路保护，熔体额定电流应选用（    ）最为合适。
　　

低压电动机在正常运行、正常启动或自启动时，主回路低压断路器的脱扣器不应误动作。请问电动机保护型低压断路器时瞬动过电流脱扣器的整定电流应取（    ）。

鼠笼型感应电动机定子回路采用接触器作为控制电器，控制电动机的启动及运转中分断，下列最适当的接触器型号是（    ）

绕线转子感应电动机定子回路采用接触器作为控制电器控制电动机的启动及分断，下列最适当的交流接触器型号是（    ）。

并励直流电动机采用接触器作为主回路控制电器控制电动机的启动、反接制动或反向运转、点动，电动机在运转中分断，下列最适当的交流接触器型号为（    ）。

接触器与短路保护电器2型协调配合为：要求启动器和接触器在短路条件下不应对人身和设备造成危害，且应能继续使用，但允许有容易分开的触头熔焊。一台额定电流为63A的CJ20接触器选用NT系列熔断器作短路保护电器，为满足2型协调配合要求，NT系列熔断器额定电流选择下列数据中最适合的是（    ）。

根据工艺要求，某热连轧机机组F1机架基速为180r/min，额定负载工作时最高速为426r/min，最低速为50r/min。该机组调速范围为（    ）。

对直流传动系统，在单位阶跃控制信号作用下第一次达到稳态值的时间称为（    ）。

下列属于直流传动系统在扰动信号作用下的动态指标的是（    ）。

下列关于直流传动系统在扰动信号作用下恢复时间的定义正确的是（    ）。

直流传动系统在单位阶跃控制信号作用下输出量进入稳态值的（    ），而不再溢出的时间称为调节时间。

直流传动系统在单位阶跃控制信号作用下的起调时间为输出量（    ）的时间。

关于二阶闭环调节系统的误差分析，下列叙述不正确的是（    ）。

关于三阶闭环调节系统的误差分析，下列叙述不正确的是（    ）。

在二阶闭环调节系统和三阶闭环调节系统中调节对象输入端扰动量对系统输出量产生一定的影响，有关这种影响下列叙述不正确的是（    ）。

在三阶闭环调节系统中，输入端加给定滤波器和不加给定滤波器对系统性能有很大影响，在阶跃给定下有关这种影响下列叙述不正确的是（    ）。

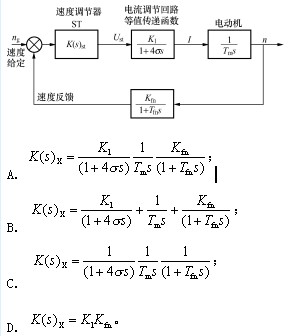

下图为某直流电动机调速系统中速度调节回路的结构图，该速度调节系统调节对象（包括电流调节系统的等值传递函数、电动机及速度反馈系统）的传递函数的表达式为（    ）。
　　

下图为某直流电动机调速系统中速度调节回路的结构图，该速度调节系统的调节对象（包括电流调节系统、电动机及速度反馈系统）放大系数的表达式为（    ）。
　　

以下不是可编程序控制器基本组成部分的部件是（    ）。

以下不属于可编程序控制器的中央处理器（CPU）完成的任务是（    ）。

关于可编程序控制器的存储器的功能和组成，下列叙述错误的是（    ）。

关于可编程序控制器的工作原理以下叙述错误的是（    ）。

可编程序控制器的扫描周期一般约为（    ）。

关于PLC网络各级子网通信协议配置的规律，以下叙述正确的是（    ）。

关于现场总线的概念，以下叙述错误的是（    ）。

在具备自动控制的生产线上，操作站系统是用来对工艺控制过程进行操作管理和监视的一种人机接口装置。下列不属于操作站系统必需考虑的要求是（    ）。

可编程序控制器用户程序的编程语言有多种，以下不作为可编程序控制器的编程语言的是（    ）。

在PLC主机选型时，以下不作为重点考虑的内容是（    ）。

电气传动系统一般由三部分组成，以下（    ）属于电气传动系统的主要组成部分。

以下电机属于交流异步电动机的是（    ）。

某电动机结构防护等级为IP54，下面对IP54的简述不正确的有（    ）。

关于他励直流电动机励磁电流、磁通和转速的关系，以下说法正确的有（    ）。

在电动机的绝缘等级选择方面，以下原则正确的有（    ）。

以下笼型电动机和同步电动机选择全压启动方式时应考虑的条件有（    ）。

以下直流电动机选择启动方式时应考虑的条件有（    ）。

以下可选用作为绕线型异步电动机一般采用的启动方式有（    ）。

关于直流电动机启动方式的选择，下列叙述不正确的有（    ）。

以下对电动机采用变频启动方式特点的描述正确的有（    ）。

下列直流电动机的调速方法为恒转矩调节方法的是（    ）。

用晶闸管变流装置与直流电动机组成的直流调速系统中，多台变流器共用一台整流变压器时，每台变流器分别通过进线电抗器供电。以下对进线电抗器所起作用的描述正确的有（    ）。

以下调速方法可以用于交流电动机的调速的有（    ）。

关于交流电动机使用的脉宽调制变频调速方法的特性，以下描述正确的有（    ）。

异步电动机采用晶闸管调压控制装置改变定子电压调速时，因采用相位控制，输出电压、电流都是非正弦波，将引起高次谐波。关于所产生的高次谐波对电动机运行使用的影响描述正确的有（    ）。

同步电动机采用能耗制动时，将其定子从电源上断开后，可接到下列（    ）设备上，并在转子中继续通入适当的励磁电流，电动机即转入能耗制动状态工作。

以下关于三相交流异步电动机回馈制动特性的描述正确的有（    ）。

某工厂有一台6000V、1000kW异步电动机，生产过程中易发生过负荷，单相自然接地电流小于5A，需设置的继电保护装置有（    ）。

某工厂有一台3000V、630kW同步电动机，电流速断保护不能满足灵敏性要求，需设置的继电保护装置有（    ）。

下列可作为低压电动机的短路保护器件有（    ）。

关于低压电动机的短路保护和接地故障保护，下列叙述符合规定的有（    ）。

下列符合低压电动机过载保护的装设规定有（    ）。

以下是低压电动机主回路低压断路器的长延时脱扣器参数选择的正确方法的有（    ）。

以下符合低压电动机控制电器选择的一般规定有（    ）。

下列符合电动机的控制回路可不装设隔离和短路保护器的情况有（    ）。

以下符合电动机控制回路的电源及接线方式应安全可靠、简单适用的有关规定有（    ）。

关于电动机调速系统的静差率，下列描述错误的有（    ）。

关于二阶闭环调节系统和三阶闭环调节系统的误差，下列叙述正确的有（    ）。

直流电动机调速系统的反馈回路中，一般应该加入滤波器，加入滤波器的目的有（    ）。

数据通信在PLC控制系统中占有很重要的位置，在数据通信时要按照通信协议编制通信程序，并经过通信接口模块进行设备与设备之间的数据传输与交换信息。通常数据通信在以下（    ）之间进行。
