2019年广东省中考物理试卷

头球（运动员用头碰撞飞行中的足球）是足球比赛中常用的技术，下列说法正确的是（　　）

如图是锂（Li）原子结构示意图，下列说法正确的是（　　）


下列说法正确的是（　　）

赛龙舟不仅是一项体育娱乐活动，更体现我国悠久历史文化传承。如图所示为某比赛场景，下列说法错误的是（　　）


如图所示，灯泡L1、L2的电阻分为10Ω、20Ω．闭合开关S．通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则（　　）


如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（　　）


如图所示，用细线系住小球悬挂在O点，将小球拉至A点释放，从A点经过B点运动到C点的过程中，小球的重力势能先变小后＿＿，动能先＿＿后＿＿。（选填“变大”、“变小”或“不变”）


某汽油机工作过程有吸气、压缩、做功和排气四个冲裎。如图为＿＿冲程工作示意图，活塞向＿＿运动，燃料混合物被压缩，在这个过程中机械能转化为＿＿。


如图所示，在“探究光的反射规律”实验中，小明将硬纸板竖直地立在平面镜上，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动，如图甲所示，入射角等于 ＿＿ （选填“30°”或“60°”）；若增大入射角，则反射角 ＿＿ ，若将右侧纸板向后转动，如图乙所示，在右侧纸板上 ＿＿ （选填“能”或“不能”）观察到反射光。


如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到＿＿的作用，若只将电源的正、负极对调，则导体棒ab将向＿＿运动 （选填“”左”或“右”）若只将蹄形磁铁的N、S极对调，则导体棒ab将向＿＿运动（选填“左”或“右”）。


常用温度计是根据液体＿＿的规律制成的。图中＿＿（选填“甲”或“乙”）是体温计，测量体温时，体温计＿＿（选填“可以”或“不可以”）离开人体读数。

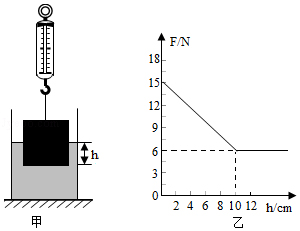

如图甲所示，弹簧测力计通过细线拉着正方体物块缓慢浸入某未知液体中，物块受到的拉力F与其下表面浸入液体中的深度h之间的关系如图乙所示。则物块受到的重力为＿＿N，物块刚好浸没在液体中时其下表面浸入的深度为＿＿cm，未知液体的密度为 ＿＿ kg/m3．（g取10N/kg）

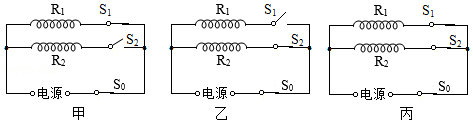

某品牌电烤箱在额定电压下，功率从大到小有高档、中档和低档。如图为电烤箱在不同档位工作时的电路图，R1、R2为发热电阻丝，且阻值R1＞R2，则高档、中档和低档对应的电路图分别是＿＿图、＿＿图和＿＿图。（选填“甲”、“乙”或“丙”）.


如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。



如题图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。



如图为某兴趣小组设计的电子秤简易电路图，R_x是压敏电阻，阻值随所受压力的增大而减小，R₀是定值电阻。测量时，电压表Ⓥ的示数随所称量物体对压敏电阻的压力增大而增大。请根据以上信息，在虚线框内将电路图补充完整。



如图所示，图中木块的长度为 ＿＿ cm。


图中物体A重为 ＿＿ N。


图中秒表的读数是 ＿＿ s。

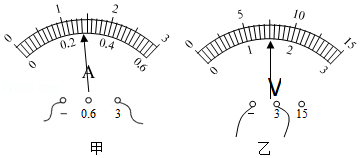

如图所示，图甲中电流表的读数为 ＿＿ A，图乙中电压表的读数为 ＿＿ V。


如图所示，电能表的示数为 ＿＿ kW•h，在某段时间内。转盘转过1800圈，则此段时问内用了 ＿＿ 度电。


学校创新实验小组欲测量某矿石的密度，而该矿石形状不规则，无法放入量筒，故选用水、烧杯、天平（带砝码和镊子）、细线、铁架台等器材进行实验，主要过程如下：
（l）将天平放置在水平桌面上，把游码拨至标尺的 ＿＿ 处，并调节平衡螺母，使天平平衡。

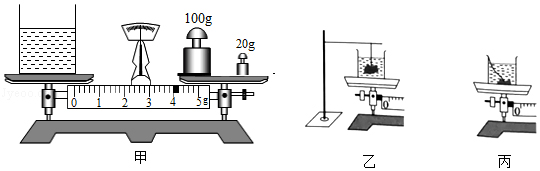

（2）将装有适量水的烧杯放入天平的左盘，先估计烧杯和水的质量，然后用 ＿＿ 往天平的右盘 ＿＿ （选填“从小到大”或“从大到小”）试加砝码，并移动游码，直至天平平衡，这时右盘中的砝码和游码所在的位置如图甲所示，则烧杯和水的总质量为 ＿＿ g。
（3）如图乙所示，用细线系住矿石，悬挂在铁架台上，让矿石浸没在水中，细线和矿石都没有与烧杯接触，天平重新平衡时，右盘中砝码的总质量及游码指示的质量值总和为144g，则矿石的体积为 ＿＿ m³．（ρ水＝1.0×103kg/m3）（4）如图丙所示，矿石下沉到烧杯底部，天平再次平衡时，右盘中砝码的总质量及游码指示的质量值总和为174g，则矿石的密度为 ＿＿ kg/m3。


在“测量小灯泡的电功率”实验中，要求用滑动变阻器控制电路，分别测出小灯泡在额定电压、约为额定电压的和约高出额定电压的时的电功率，并比较这三种情况下小灯泡的亮度。（1）先根据实验的要求设计电路图，如图所示，其中甲是 ＿＿ 表，乙是 ＿＿ 表。（2）实验时有如下器材：“2.5V 0.75W”小灯泡一只、电压为6V的电源、电流表、电压表、导线若干条、开关、滑动变阻器R1（10Ω 2A）和R2（50Ω 1A）。根据实验要求应选用滑动变阻器 ＿＿ 。


实验序号	＿＿	＿＿	＿＿	＿＿
1	＿＿
2	＿＿
3	＿＿

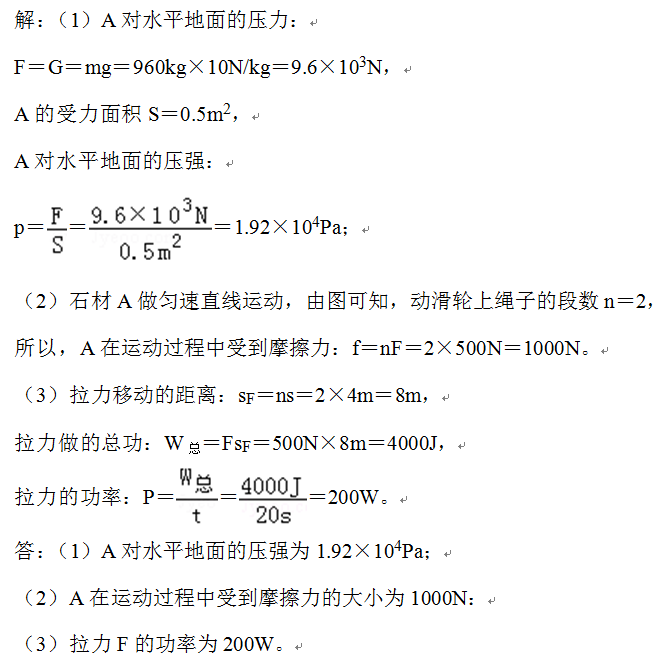

如图所示，质量为960kg、底面积为0.5m²的石材A放在水平地面上，利用滑轮组水平拉动A，使其在20s的时间内匀速向墙靠近了4m，水平拉力F＝500N，不计绳、滑轮组的质量以及绳与滑轮组之间的摩擦，g取10N/kg。求：
（1）A对水平地面的压强；
（2）A在运动过程中受到摩擦力的大小：
（3）拉力F的功率。

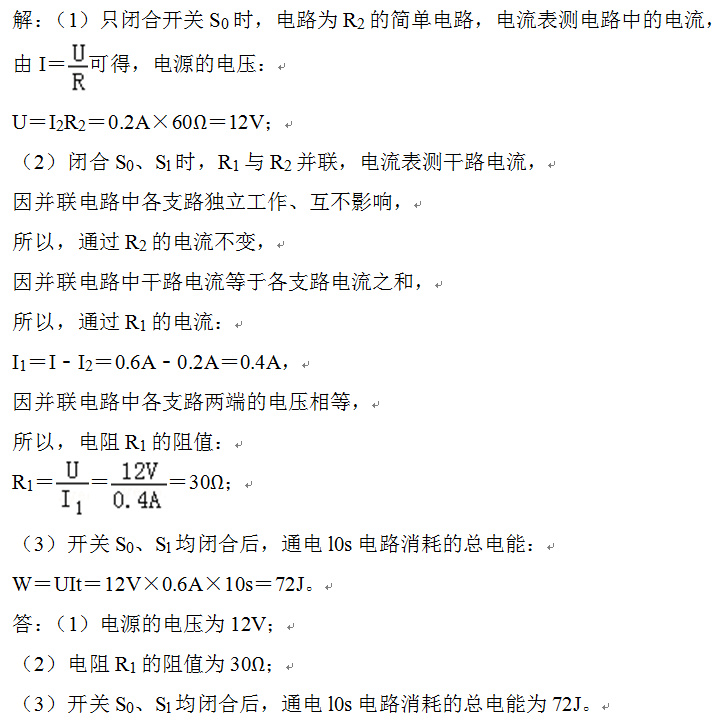

如图所示，电源的电压恒定R₁、R₂为定值电阻。R2的阻值为60Ω．只闭合开关S₀时，电流表的示数为0.2A，再闭合开关S_l时，电流表的示数为0.6A．求：（1）电源的电压；（2）电阻R₁的阻值；（3）开关S₀、S_l均闭合后，通电l0s电路消耗的总电能。


小明在用蜡烛作为光源完成“探究凸透镜成像的规律”实验后，发现蜡烛火焰飘忽不定，像与物对比难判定等问题，小明和老师、同学一起对实验装置进行了一系列创新，创新点如图所示：光具座上凸透镜所在位置为零刻度，数值向左、向右依次增大；在标有均匀格子的面板上制作字母“A”状LED灯替代蜡烛；光屏上标有同样的均匀格子。

（1）请分析创新后实验装置的优点：
①可以直接读出物距以及 ＿＿ ：
②光屏上成像更清晰、 ＿＿ ；
③从光屏上可以准确得出像与物的 ＿＿ 关系。

接上题，（2）完成“探究凸透镜成像的规律”实验后，还可以更换（或增加）实验器材进行拓展探究。请仿照示例写出两种不同方案。


项目	更换（或增加）实验器材及操作	探究的问题
示例	用黑色纸片遮挡凸透镜的一部分	探究凸透镜没被遮挡部分的成像情况
方案1	①	②
方案2	③	④



阅读下列短文，回答问题。
                     可燃冰
可燃冰是一种新型能源，主要成份是甲烷和水，分布在深海沉积物里或陆域的永久冻土中，如图所示。可燃冰形似冰块却能燃烧，燃烧后几乎不产生任何残渣。lm³的可燃冰分解后可释放出约0.8m³的水和164m³的天然气，天然气中甲烷的含量占80%～99.9%。可燃冰的生成有三个基本条件：首先要求低温，可燃冰在0﹣10℃时生成，超过20℃便会分解，海底温度一般保持在2～4℃左右；其次是高压，可燃冰在0℃时，只需海水产生29个标准大气压即可生成，而以海洋的深度，此高压容易保证；最后是充足的气源，海底的有机物沉淀，其中丰富的碳经过生物转化，可产生充足的气源。在温度、压强、气源三者都具备的条件下，可燃冰就会生成。请回答下列问题：[1个标准大气压取l×l0⁵Pa，海水的密度取l×10³kg/m³，g取l0N/kg。c_水＝4.2×10³J/kg•℃），甲烷的热值取4.2×l07J/m³]

（1）可燃冰的主要成分是 ＿＿ 。
（2）若要在0℃的海底生成可燃冰，海水的深度至少要 ＿＿ m。
（3）如图所示，海底上有一块体积为l00m³且底部与海底紧密相连的可燃冰A，其受到海水的浮力为 ＿＿ N。
（4）0.5m³的可燃冰分解后，其中的甲烷完全燃烧放出的热量，在标准大气压下，至少可以将质量为 ＿＿ kg温度为20℃的水加热至沸腾。

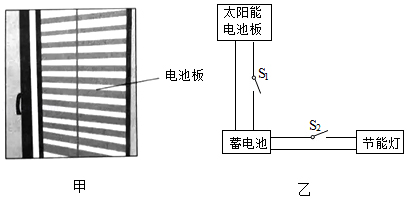

如图甲所示为某太阳能百叶窗的示意图，它既能遮阳，还能发电。它的构造特点是百叶窗的叶片为太阳能电池板（以下简称电池板），其工作电路示意图如图乙所示，电池板将太阳能转化为电能（转化效率为10%），为蓄电池充电，蓄电池再向节能灯供电。设太阳每秒钟辐射到每平方米电池板上的能量为1.2×10³J（即为1.2×10³W/m²），电池板对蓄电池充电的功率为60W；蓄电池充满电后，能够让10盏“12V 3W”节能灯正常工作6小时，不考虑蓄电池充电和供电时的电能损耗。则：

（l）电池板对蓄电池充电，是将电能转化为 ＿＿ 能的过程。
（2）白天蓄电池处于充电不供电状态，在图乙中应闭合开关 ＿＿ 。
（3）10盏“12V 3W”节能灯正常工作时的总电功率为 ＿＿ W。
（4）要将剩余一半电量的蓄电池充满电，电池板需对蓄电池充电 ＿＿ 小时。若充电电压为20V，则充电电流为 ＿＿ A。
（5）该百叶窗电池板的面积为 ＿＿ m2。
