串并联电路电压规律和电阻自主测试 10 题 含答案 物理
1 填空题 1 / 10
（09江西）瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和

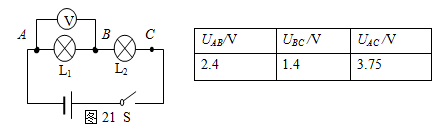

【设计与进行实验】⑴按图21所示的电路图连接电路；⑵闭合开关，用电压表测出L1两端的电压；⑶在测L2两端的电压时,瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；⑷测出AC间的电压.
【交流与评估】⑴在拆接电路时,开关必须
＿＿ ⑵瑞瑞同学用上面的方法能否测出L2两端的电压?为什么?
＿＿ ⑶方法改进后，测出AB、BC、AC间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结 论是:
串联电路总电压
＿＿ 各用电器两端的电压之和（填“等于”或“不等于”）
.⑷这个实验在设计方案上还存在的不足之处是：
＿＿ 查看答案 断开 不能，因为电压表正负接线柱接反啦 不等于 不能以一次实验得出结论 2 名词解释 2 / 10

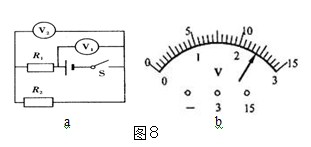

（2010百色）15．在图８（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图８（b）所示，则电阻R１、R２两端的电压分别为（ ）
A 9.6V，2.4V B 12V，2.4V C 2.4V，12V D 2.4V，9.6V
查看答案 A. 9.6V，2.4V
3 名词解释 3 / 10
（2010萧山）．在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确的测量了灯泡Ｌ1两端的电压，为了测量灯泡Ｌ2两端的电压，他想将电压表接A点的哪一段导线改接到电路中的C点，而保持接电压表B点的不动。对这种做法的正确性以及理由三位同学进行如下的讨论：①甲同学：这种做法不正确，因为电压表正、负接线柱接反了 ②乙同学：这种做法不正确，因为L2两端的电压值超出电压表的量程； ③丙同学：这种做法正确，A点改接到C点时，电压表与L2是并联的。他们的讨论正确的有
（ ）
A 只有① B 只有①② C 只有② D 只有③
查看答案 A. 只有①
4 名词解释 4 / 10
（09河南） LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管由下列哪种材料制成
A 陶瓷材料 B 金属材料 C 半导体材料 D 超导材料
查看答案 C. 半导体材料
5 名词解释 5 / 10
(09新疆)对于某个导体电阻的大小，以下说法正确的是
A 加在导体两端的电压增大两倍，导体的电阻也增大两倍 B 通过导体的电流减小一半，则导体的电阻增大两倍 C 当导体的电压和通过导体的电流为零时，导体的电阻为零 D 电阻是导体本身的一种性质，与电压和电流无关
查看答案 D. 电阻是导体本身的一种性质，与电压和电流无关
6 名词解释 6 / 10
(09枣庄)有一段导体，下列措施中能减小电阻的是
A 减小导体的长度 B 减小导体的横截面积 C 减小导体两端的电压 D 减小导体中的电流
查看答案 A. 减小导体的长度
7 名词解释 7 / 10
（09大连）温度一定时，关于导线的电阻，下列说法正确的是
A 铁导线的电阻一定比铜导线的电阻大 B 粗导线的电阻一定比细导线的电阻小 C 将一根导线拉长，其电阻一定变大 D 长短、粗细都相同的两根导线，电阻一定相同
查看答案 C. 将一根导线拉长，其电阻一定变大
8 填空题 8 / 10
（09江苏）如图所示，将导体接到电路A、B之间时，导体与灯泡是 串 联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较
＿＿ 来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用
＿＿ 表替换灯泡，作进一步的判断．
查看答案 9 填空题 9 / 10
（09南充）a、b、c是三根镍铬合金丝，已知a、b长度相同，b较粗；a、c粗细相同，c较短．要求在温度不变的条件下用实验方法研究导体的电阻跟其长度和横截面积的关系，请回答下列问题：（1）按要求完成实验，至少还需要的器材有 ＿＿ ＿＿ 两根合金丝，可研究导体的电阻跟长度之间的关系．＿＿ 两根合金丝，可研究导体的电阻跟横截面积之间的关系．
查看答案 10 填空题 10 / 10

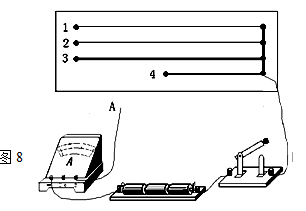

（2010南沙）做“决定电阻大小的因素”的实验，器材如图8，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它根横截面积为S，金属丝的尾部已用导线连在一起并已接入了电路。
① 电路A端应分别与导线1和导线2连接是为了研究电阻与
＿＿ _关系。
② 电路A端应分别与导线1和导线3连接是为了研 究电阻与
＿＿ 关系。
查看答案
