物理周测

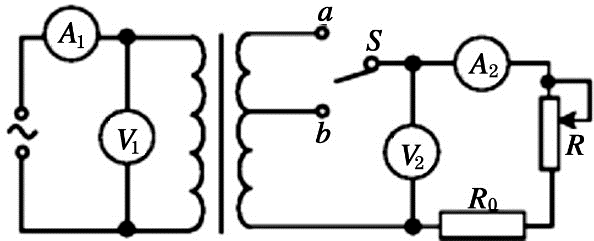

（单选）关于右图中装置，则下列的说法中正确的是


（多选）图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，A为交流电流表。线圈绕垂直于磁场的水平轴OO^'沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示,以下判断正确的是


（单选）一矩形线圈在匀强磁场中转动，产生交变电流的电动势为e＝220  sin100πt V，对于这个交变电流的说法正确的是 (   )

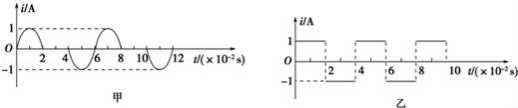

（单选）如图所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1min的时间，两电阻消耗的电功之比W_甲：W_乙为（  ）


（单选）如图所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B。电阻为R、半径为L、圆心角为45°的扇形闭合导线框绕垂直于纸面的O轴以角速度ω匀速转动（O轴位于磁场边界）。则线框内产生的感应电流的有效值为


（多选）如图所示，矩形线圈abcd在匀强磁场中绕垂直磁场方向的轴匀速转动，线圈abcd的匝数为N，电阻不计，理想变压器原、副线圈的匝数之比为1：2，定值电阻R₁与R₂的阻值均为R，所用电表均为理想交流电表，当线圈abcd转动的角速度大小为w时，电压表的示数为U，则


（多选）如图所示，电阻不计、面积为0.4m²、匝数为20的矩形导线框ABCD在磁感应强度大小为  T的水平匀强磁场中绕垂直于磁场的轴OO′匀速转动，线框中产生的感应电流通过金属滑环E、F与原、副线圈匝数之比为10：1的理想变压器的原线圈相连。若变压器的副线圈接入灯泡，测得维持线框匀速转动输入的最小机械功率为44W时，灯泡两端的电压为22V，则下列判断正确的是（  ）


（单选）对电容器能通过交变电流的原因，下列说法中正确的是(  )

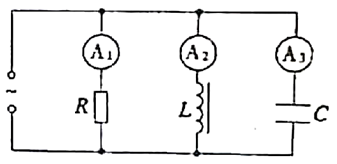

（单选）如图所示，把电阻R、电感线圈L、电容器C并联接到一交流电源上，三个电流表的示数相同。若保持电源电压大小不变，而将频率减小，则三个电流表的示数I1、I2、I3的大小关系是


（单选）如图所示为一理想变压器，原、副线圈的匝数比为n₁:n₂=5:1，分别接有定值电阻R₁和R₂，且R_1:R₂=5:1.原线圈接正弦交流电。电压表为理想交流电压表。则


（多选）国家电网公司推进智能电网推广项目建设，拟新建智能变电站1400座。变电站起变换电压作用的设备是变压器，如图所示，理想变压器原线圈输入电压u=200  （V），电压表、电流表都为理想电表。则下列判断正确的是（  ）


如图所示为交流发电机示意图，匝数为n=100匝的矩形线圈，边长分别为a=10cm和b=20cm，内阻为r=5Ω，在磁感应强度B=0.5T的匀强磁场中绕OO′轴以ω=  rad/s的角速度匀速转动，转动开始时线圈平面与磁场方向平行，线圈通过电刷和外部R=20Ω的电阻相接。求电键S合上后，
（1）写出线圈内产生的交变电动势瞬时值的表达式；
（2）电压表和电流表示数；
（3）从计时开始，线圈转过  的过程中，通过外电阻R的电量。


如图所示，理想变压器原线圈中输入电压U1为3300 V，副线圈两端电压U2为220 V，输出端连有完全相同的两个灯泡L1和L2，绕过铁芯的导线所接的电压表V的示数U为2 V。求:
(1)原线圈n1等于多少匝?
(2)当开关S断开时，电流表A2的示数I2=5 A。则电流表A1的示数I1为多少?
(3)当开关S闭合时，电流表A1的示数I1′等于多少?
