1填空题1 / 40
现代机床的动力主要由＿＿来提供。
查看答案
主轴电机
学历类大学教育信息与电子科学类电子学与信息系统
机电传动控制与PLC考试试题
40 题含答案电子学与信息系统
2填空题2 / 40
机床电气控制的主要任务是实现对机床的＿＿和＿＿的控制，有时还要完成各种保护、冷却和照明等控制。
查看答案
- 主轴
- 进给
3填空题3 / 40
低压电器按照控制对象的不同，可以划分为＿＿电器和＿＿电器。
查看答案
- 配电
- 控制
4填空题4 / 40
低压隔离开关是重要的机床电源控制部件，在有＿＿无＿＿的情况下作接通或隔离电源之用。
查看答案
- 电压
- 电流
5填空题5 / 40
鼠笼式异步电动机的常用降压启动方法有：星三角降压启动、＿＿，＿＿。
查看答案
- 自耦降压启动
- 延边三角形启动
6填空题6 / 40
数控机床电器控制系统由＿＿、 ＿＿ 、 主轴伺服系统、 机床强电控制系统包括 可编程序控制器 和 ＿＿、接触器、＿＿等组成。
查看答案
- 数控装置
- 进给伺服系统
- 继电器
- 控制系统
7填空题7 / 40
数控机床的控制分为两大部分，一部分是＿＿，另一部分是＿＿。
查看答案
- 坐标轴运动的位置控制
- 加工过程的顺序控制
8填空题8 / 40
常见的电气控制系统图有＿＿、＿＿、＿＿。
查看答案
- 电气原理图
- 电气布置图
- 电气安装接线图
9填空题9 / 40
接触器按其主触点控制电路中电流的种类分＿＿和＿＿两种
查看答案
- 直流接触器
- 交流接触器
10单选题10 / 40
低压断路器即低压自动开关它相当于（ ）的组合。
查看答案
A. 刀开关、熔断器、热继电器、欠压继电器
11单选题11 / 40
交流接触器常用于远距离接通和分断（ ）的电路。
查看答案
B. 电压至1140V、电流至630A
12单选题12 / 40
热继电器是一种利用（ ）进行工作的保护电器。
查看答案
A. 电流的热效应原理
13单选题13 / 40
数控机床的性能很大程度上取决于（ ）的性能。
查看答案
B. 伺服系统
14单选题14 / 40
数控机床主轴用三相交流电动机驱动时采取（ ）方式最佳。
查看答案
A. 调频和调压
15单选题15 / 40
数控机床进给伺服系统的负载不大，加工精度不高时，可采用（ ）控制。
查看答案
C. 开环
16单选题16 / 40
使用闭环测量与反馈装置的作用是为了（ ）。
查看答案
C. 提高机床的定位精度、加工精度
17单选题17 / 40
数控机床进给控制的交流伺服电动机结构是（ ）。
查看答案
D. 转子装有永磁体，定子是绕组
18单选题18 / 40
熔断器主要是用于电路的（ ）保护。
查看答案
C. 短路
19单选题19 / 40
延时动作的继电器是（ ）。
查看答案
C. 时间继电器
20单选题20 / 40
CA6140型车床的主轴电机是（ ）。
查看答案
A. 三相笼型异步电动机
21单选题21 / 40
电路图中接触器线圈符号下左栏中的数字表示该接触器（ ）所处的图区号。
查看答案
B. 主触头
22单选题22 / 40
安装在X62W型万能铣床工作台上的工件可以在（ ）个方向调整位置或进给。
查看答案
D. 6
23单选题23 / 40
采用星－三角降压起动的电动机，正常工作时定子绕组接成（ ）。
查看答案
A. 角形
24单选题24 / 40
电压继电器的线圈与电流继电器的线圈相比，具有的特点是（ ）。
查看答案
B. 电压继电器的线圈匝数多、导线细、电阻大
25判断题25 / 40
可以用过电流继电器来做电动机的过载保护。（ ）
查看答案
B. 错误
26判断题26 / 40
CA6140型车床的主轴电动机M1因过载而停转，热继电器FR1的常闭触头是否复位，对冷却泵电动机M2和刀架快速移动电动机M3的运转没有影响。（ ）
查看答案
B. 错误
27判断题27 / 40
M7130平面磨床工作台的往复运动是由电动机M3正反转来拖动的。（ ）
查看答案
A. 正确
28判断题28 / 40
X62W型万能铣床为了避免损坏刀具和机床，要求只要电动机M1、M2、M3有一台过载，三台电动机都必须停止运转。（ ）
查看答案
A. 正确
29判断题29 / 40
X62W型万能铣床的顺铣和逆铣加工是由液压装置实现的。（ ）
查看答案
A. 正确
30判断题30 / 40
数控机床具有柔性，只需更换程序，就可适应不同品种及尺寸规格零件的自动加工。（ ）
查看答案
A. 正确
31判断题31 / 40
全闭环伺服系统所用位置检测元件是光电脉冲编码器。（ ）
查看答案
B. 错误
32判断题32 / 40
梯形图不是数控加工编程语言。（ ）
查看答案
A. 正确
33判断题33 / 40
目前，交流伺服驱动系统已完全取代直流伺服驱动系统。（ ）
查看答案
B. 错误
34判断题34 / 40
可编程序控制器都是模块式结构。（ ）
查看答案
B. 错误
35名词解释35 / 40
为何用热继电器进行过载保护？
查看答案
电动机在实际运行中，短时过载是允许的，但如果长期过载，欠电压运行或断相运行等都可能使电动机的电流超过其额定值，将引起电动机发热，绕组温升超过额定温升，将损坏绕组的绝缘，缩短电动机的使用寿命，严重时甚至会烧毁电动机。因此，必须采取过载措施，最常用的是利用热继电器进行过载保护。
36名词解释36 / 40
PLC控制与继电器控制的主要区别？
查看答案
1工作方式不同，PLC是以反复扫描的方式工作，按顺序、连续逐条执行程序，即“串行”方式工作，而继电器是只要形成电流通路，几个继电器将同时动作，即按“并行”方式工作的2触电数量不同，继电器一般为4～8对，而PLC为无限对；3组成器件不同，继电器为真实器件，而PLC为存储器中的触发器即为软继电器；4实施控制的方法不同。
37名词解释37 / 40
简述可编程控制器（PLC）的十条指标。
查看答案
1）编程方便，可现场修改程序；2）维修方便，采用插件式结构；3）可靠性高于继电器控制装置；4）体积小于继电器控制装置；5）数据可直接送入管理计算机；6）成本可与继电气控制装置竞争；7）输入为市电；8）输出为市电，容量在2A以上，可直接驱动电磁阀、接触器等；9）扩展时原系统改变最小；10）用户存储器大于4K。
38名词解释38 / 40
PLC的特点？
查看答案
1) 系统构成灵活，扩展容易，以开关量控制为其特长；也能进行连续过程的PID回路控制；并能与上位机构成复杂的控制系统，如 DDC 和 DCS 等，实现生产过程的综合自动化。2) 使用方便，编程简单，采用简明的梯形图、逻辑图或语句表等编程语言，而无需计算机知识，因此系统开发周期短，现场调试容易。另外，可在线修改程序，改变控制方案而不拆动硬件。3) 能适应各种恶劣的运行环境，抗干扰能力强，可靠性强，远高于其他各种机型。
39材料分析题39 / 40

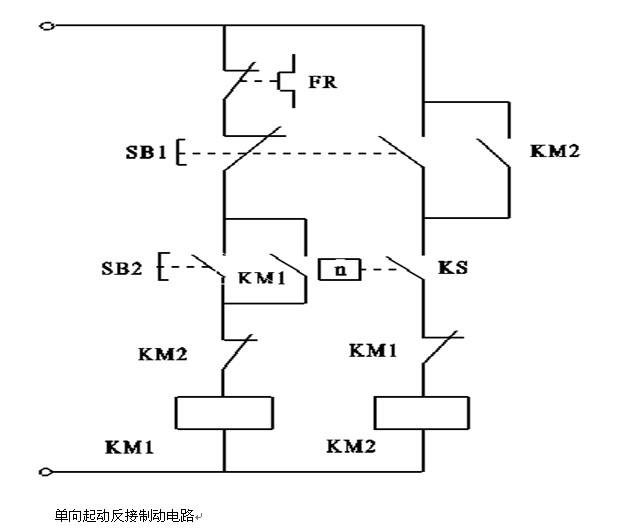

如下图分析写出，利用速度继电器实现反接自动控制电路过程。
查看答案
按下SB2 后KM1接触器吸合，电动机直接启动，电动机转速升高以后，速度继电器KS的常开触点闭合，为反接制动做准备。停车时，按下停止按钮SB1，SB1的常闭触点分断，常开触点闭合，此时接触器KM1断电释放，其常闭互锁触点闭合，使KM2通电吸合，将电动机的电源反接，进行反接制动。电动机转速迅速降低，当转速接近于零时，速度继电器的常开触点KS分断，KM2断电释放，电动机脱离电源，制动结束。
40材料分析题40 / 40

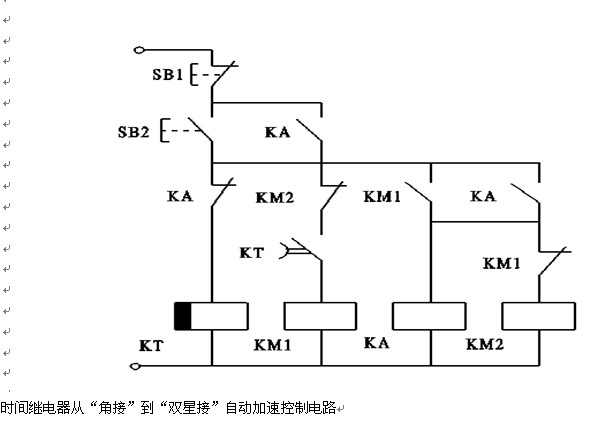

如下图分析写出，利用时间继电器实现从“角接”到“双星接”自动加速控制电路过程。
查看答案
按下SB2 时，时间继电器KT通电，其延时打开常开触点瞬间闭合，接触器KM1因线圈通电而吸合，电动机定子绕组接成角接起动，同时中间继电器KA通电吸合并自锁，使时间继电器KT断电，经过延时KT触点断开，接触器KM1断电，使接触器KM2通电，电动机便自动地从“角接”改成“双星接”运行，完成了自动加速过程。
