陕西省汉中市宁强一中2011年高二物理期中试题

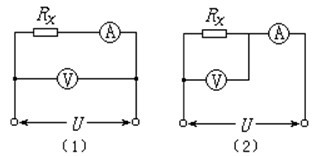

先后按图中（1）、（2）所示电路测同一未知电阻阻值Rx，已知两电路的路端电压恒定不变，若按图（1）所示电路测得电压表示数为6V，电流表示数为2mA，那么按图（2）所示电路测得的结果应有（    ）
　　

关于磁感强度，正确的说法是：（    ）

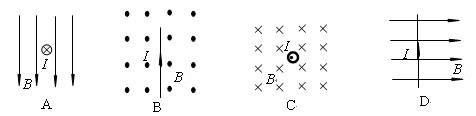

图所示的四种情况，通电导体均置于匀强磁场中，其中通电导线不受安培力的是  （    ）
　　

如图所示，在示波管下方有一根水平放置的通电直导线，则示波管中的电子束将　（    ）
　　

如图所示，有一弹性金属环，将条形磁铁插入环中或从环中拔出时，环所围面积变化情况是　（    ）
　　

如图所示，当磁铁突然向铜环运动时，铜环的运动情况是：（    ）
　　

如图所示，矩形线框从a由静止下落，在穿越磁场区域时，先后经过b、c、d，由图可知
　　

在图中实线框所示的区域内同时存在匀强磁场和匀强电场．一个负离子（不计重力）恰好能沿直线MN通过这一区域．那么匀强磁场和匀强电场的方向可能为下列哪种情况    （    ）
　　

如图所示电路中，L为电感线圈，直流电阻不计，A、B为两灯泡，则 （    ）
　　

在一条通有恒定电流的导线中，电流强度是I。如果每个电子的电量用e表示，那么，在时间t内通过该导线某一横截面的自由电子数等于 ＿＿ 。

一根粗细均匀的电阻丝，其电阻为4Ω。今将它均匀拉长为原来的2倍，则其电阻变为 ＿＿ Ω。(电阻丝温度不变)

如图所示，同一平面内有两根互相平行的长直导线1和2，通有大小相等、方向相反的电流，a、b两点与两导线共面，a点在两导线的中间与两导线的距离均为r，b点在导线2右侧，与导线2的距离也为r．现测得a点磁感应强度的大小为B，则去掉导线1后，b点的磁感应强度大小为      ，方向      ．
　　

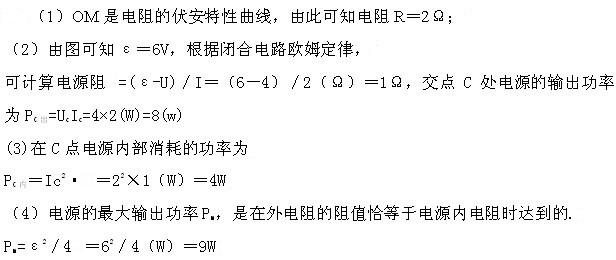

如图所示，图线AB是电路的路端电压随电流变化的关系图线. OM是同一电源向固定电阻R供电时，R两端的电压电变化的图线，由图求：
　　
（1）R的阻值.
（2）在两图线交点C处电源的输出功率.
（3）在C点，电源内部消耗的电功率.
（4）电源的最大输出功率.

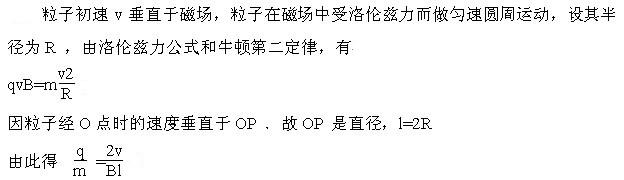

图中MN表示真空室中垂直于纸面的平板，它的一侧有匀强磁场，磁场方向垂直纸面向里，磁感应强度大小为B 。一带电粒子从平板上的狭缝O处以垂直于平板的初速v射入磁场区域，最后到达平板上的P 点。已知B 、v以及P 到O的距离l ．不计重力,求此粒子的电荷q与质量m 之比。
　　

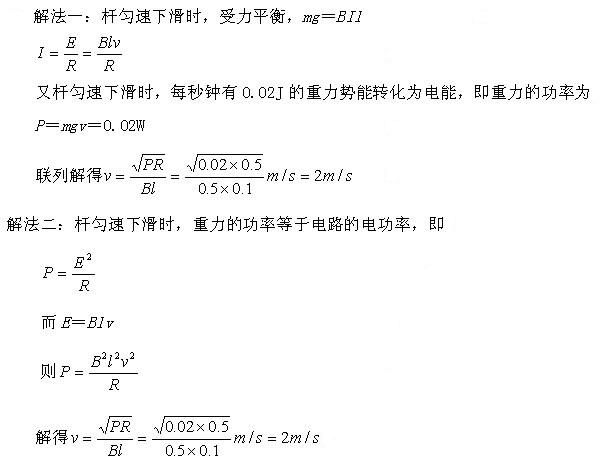

如图所示，MN为金属杆，在竖直平面内贴着光滑平行金属导轨下滑，导轨的间距l＝10cm，导轨上端接有电阻R＝0.5Ω，导轨与金属杆的电阻不计，整个装置处于B＝0.5T的水平匀强磁场中，磁场方向垂直于导轨平面。当金属杆MN稳定下滑时，每秒钟有0.02J的重力势能转化为电能，求MN杆下滑的速度多大？
　　

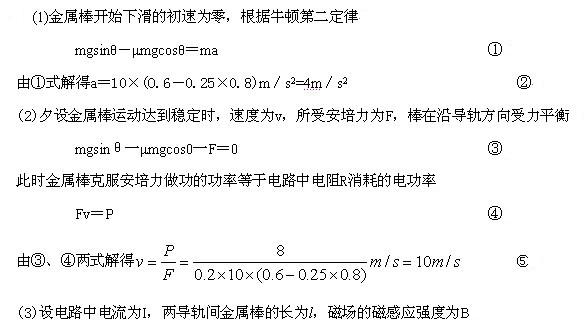

如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距lm，导轨平面与水平面成θ=37°角，下端连接阻值为尺的电阻．匀强磁场方向与导轨平面垂直．质量为0.2kg、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25．
(1)求金属棒沿导轨由静止开始下滑时的加速度大小；
(2)当金属棒下滑速度达到稳定时，电阻尺消耗的功率为8W，求该速度的大小；

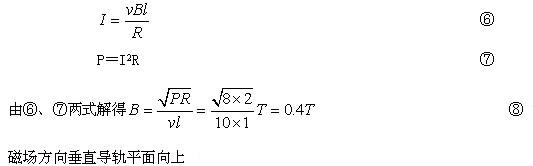

(3)在上问中，若R＝2Ω，金属棒中的电流方向由a到b，求磁感应强度的大小与方向．
(g=10rn／s²，sin37°＝0.6， cos37°＝0.8)
