辽宁省庄河六高2011--2012学年高二物理第三次月考

一束粒子沿水平方向飞过小磁针的下方，如图所示，此时小磁针的S极向 纸内偏转，这一束粒子可能是    （    ）　　

如图所示，在第一象限内有垂直纸面向里的匀强磁场，一对正、负电子分别以相同速度沿与x轴成30⁰角从原点射入磁场，则正、负电子在磁场中运动时间之比为（    ）
　　

如图所示是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（    ）　　

如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R₀，变阻器的全阻值为R，关于各部分的功率，有关说法正确的是：（    ）
　　

一束几种不同的正离子, 垂直射入有正交的匀强磁场和匀强电场区域里, 离子束保持原运动方向未发生偏转.　　 接着进入另一匀强磁场, 发现这些离子分成几束如图. 对这些离子, 可得出结论 （    ）

由于科学研究的需要，常常将质子和α粒子等带电粒子贮存在圆环状空腔中，圆环状空腔置于一个与圆环平面垂直的匀强磁场中，磁感应强度为B.如果质子和α粒子在空腔中做圆周运动的轨迹相同(如图中虚线所示)，磁场也相同，比较质子和α粒子在圆环状空腔中运动的动能EkH和Ekα及周期TH和Tα的大小，有（    ）
　　　　

　　

回旋加速器是加速带电粒子的装置，核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的　　狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，D形盒半径为R。用该回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电周期为T。（粒子通过狭缝的时间忽略不计）则    （    ）

如图所示，空间存在水平方向的匀强电场E和垂直纸面向外的匀强磁场B，一个质量为、带电量为的小球套在不光滑的足够长的竖直绝缘杆上，自静止开始下滑，则（    ）
　　

　　

如图所示，相距为d的水平金属板M、N的左侧有一对竖直金属板P、Q，板P上的小孔S正对板Q上的小孔O．M、N　　间有垂直纸面向里的匀强磁场，在小孔S处有一带电的负粒子，其重力和初速不计．当变阻器的滑动触头在AB的中点时，粒子恰能在M、N间做直线运动．当滑动变阻器滑片滑到A点后，则 （    ）

一质量为m、电量为q的带电粒子在磁感应强度为B的匀强磁场中做圆周运动，其效果相当于一环形电流，则此环形电流强度I=          。

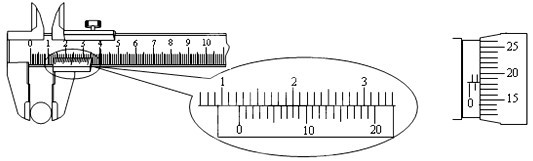

某同学用游标卡尺和螺旋测微器分别测量一薄的金属圆片的直径和厚度。读出图中的示数。该金属圆片的直径的测量值为 ＿＿ cm。厚度的测量值为 ＿＿ mm。
　　　　

用右图所示的电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了防止在调节滑动变阻器时造成短　　路，电路中用一个定值电阻R0起保护作用。除电池、开关和导线外，可供使用的实验器材还有：
（a）    电流表（量程0.6A、3A）；
（b）    电压表（量程3V、15V）
（c）    定值电阻（阻值1 、额定功率5W）
（d）    定值电阻（阻值10 ，额定功率10W）
（e）    滑动变阻器（阴值范围0--10 、额定电流2A）
（f）    滑动变阻器（阻值范围0-100 、额定电流1A）
那么（1）要正确完成实验，电压表的量程应选择 ＿＿ V，电流表的量程应选择 ＿＿ A； R₀应选择 ＿＿ 的定值电阻，R应选择阻值范围是 ＿＿ 的滑动变阻器。
（2）引起该实验系统误差的主要原因是＿＿。

如图所示，电池内阻忽略不计。先闭合开关S，待电路稳定后，再将开关断开，则断开S后流过R1的电量为多大？
　　

如图所示，光滑的平行导轨倾角为θ，处在磁感应强度为B的匀强磁场中，导轨中接入电动势为E、内阻为r的　　　直流电源．电路中有一阻值为R的电阻，其余电阻不计，将质量为m、长度为L的导体棒由静止释放， 求导体棒在释放瞬间的加速度的大小．

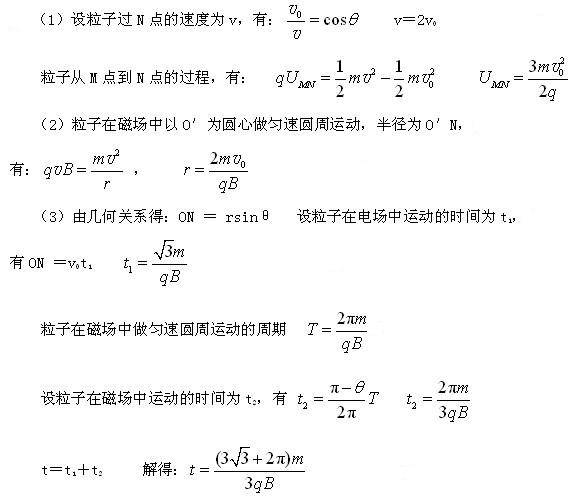

在平面直角坐标系xOy中，第I象限存在沿y轴负方向的匀强电场，第IV象限存在垂直于坐标平面向外的匀强磁　　场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点与x轴正方向成60º角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求：
（1）M、N两点间的电势差U_MN；
（2）粒子在磁场中运动的轨道半径r；
（3）粒子从M点运动到P点的总时间t．
