苏州二中2011年高中通用技术 第六章《设计图样的绘制》测试卷 苏教版必修1

在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，采用以下哪种技术语言比较合适？---------------------------------------------------------------（    ）

标志也是一种技术语言，它具有言简意赅、通俗直观的特点。如图是一个公共场合标志，它表示的意思你认为最合适的是-----------（    ）
　　

在草图的徒手绘制中，以下属于不正确的画直线方法是------（    ）
　　

正等轴测图上表现物体的长,宽,高三个方向的坐标轴之间的夹角是--------（    ）度?

绍兴图书馆计划展出某书画家的作品，为了保证画展的社会效果和经济效益，组委会提前制作了宣传广告，告知了画展的地点位置。这些筹备活动中，不属于技术图样的是--（    ）

下列属于技术图样的的是------------------------------------------------（    ）

在图纸上绘制物体的三视图，其中能反映出物体长和宽的视图是---------------（    ）

下列不属于尺寸标注的要素是--------------------------------------------（    ）

在对形体进行尺寸标注时，下列说法错误的是-----------------------------（    ）　

尺寸标注首先必须正确，以下部分尺寸标注中符合标准的是---------------（    ）


如图是由一些相同的小正方体构成的立体图形的三种视图. 那么构成这个立体图形的小正方体有---------------------------------------------------------------（    ）
　　

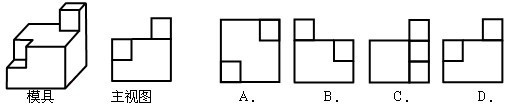

下图给出了一个模具及它的主视图，则它的左视图正确的是---------------（    ）
　　

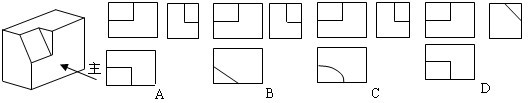

与零件（如图所示）对应的三视图是----------------------------------（    ）
　　

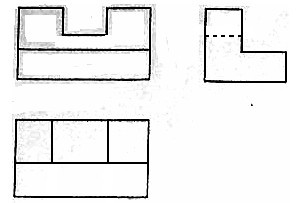

与立体图对应的三视图是---------------------------------------------（    ）
　　

下面代表金属的剖面符号是-------------------------------------------（    ）
　　

下列技术图样中，相对比较符合机械加工图要求的是-----------------------（    ）
　　

倒放的圆锥的三视图是-------------------------------------------------（    ）

三视图中的主视图要能准确反映物体的主要形体特征，以下视图中最适合作主视图的是-------------------------------------------------------------------------（    ）
　　

平面结构形体的正等轴测图,可根据形体在长、宽、高等三个方向上的基本尺寸绘制完成。其绘图步骤正确的顺序是--------------------------------------------------（    ）
①根据长度方向30、宽度方向25的尺寸,画出左前方斜切面,从而完成全图。
②沿着上述三轴分别量出物体的长80、宽50和高40的尺寸,画出长方体的轴测图。
③根据长度方向25、高度方向15的尺寸,画出左上角斜切面。
④根据形体的结构特征,确定长(X向)、宽(Y向)、高(Z向)等三轴在图纸上的位置。

长方体的三视图是-----------------------------------------------------（    ）

某设计师设计出一图纸后，并标注其比例是10:1，某边长的实际长度是200cm，我们在图形中标注此边长时，应标注------------------------------------------------（    ）

有关三视图的规律，下面错误的是----------------------------------------（    ）

以下说法错误的是------------------------------------------------------（    ）

以下不属于计算机辅助制图优点的是--------------------------------------（    ）

技术语言是一种在技术活动中进行 ＿＿ 的特有的语言形式。常见的技术语言有：口头语言、 ＿＿  、图表（包括表格、草图、效果图）、模型、符号、计算机演示、网络语言等。技术图样包括三视图、机械加工图、剖视图、线路图等。

正等轴测图的绘制：长(X)、宽(Y)、高(Z)三轴线夹角均为 ＿＿

三视图的绘制：
（1）主视图：物体的正面投影，即物体由前向后投影所得到的图形。
（2）俯视图：物体的水平投影，即物体由 ＿＿ 投影所得到的图形。
（3）左视图：物体的侧面投影，即物体由 ＿＿ 投影所得到的图形。
主视图反映物体的长和高，俯视图反映物体的 ＿＿ ，左视图反映物体的 ＿＿ 。

尺寸标注三要素:尺寸界线、尺寸 ＿＿  、尺寸 ＿＿ 。

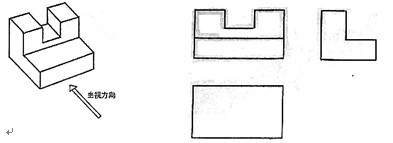

根据立体图，补齐俯视图和左视图。
　　

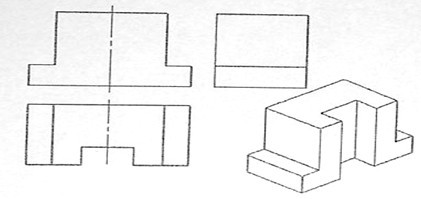

某零件（如图所示）的主视图和俯视图如图所示，请补充左视图。
　　

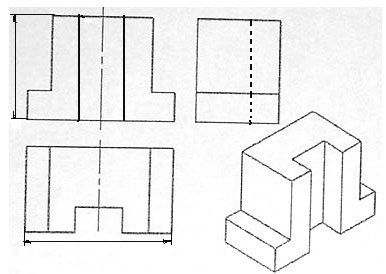

根据所给视图和立体图，补齐缺线，并在三视图中标注该组合体的总长、总宽、总高。尺寸从图中量取，以mm为单位取整数。
　　

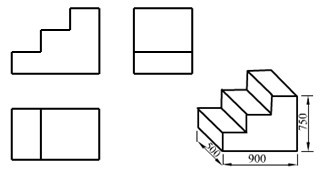

图书馆内使用的活动木梯的立体图及待完善的三视图如图所示。
　　
（1）请补齐左视图和俯视图中缺少的线条。
（2）根据立体图所给尺寸，在三视图中
标注出木梯对应的长、宽、高尺寸。
