物理3月10日作业

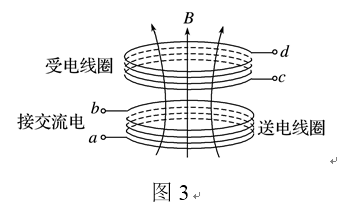

(多选)(2019·四川南充市第二次适应性考试)现在人们可以利用无线充电板为手机充电，如图3所示为充电原理图，充电板接交流电源，对充电板供电，充电板内的送电线圈可产生交变磁场，从而使手机内的受电线圈产生交变电流，再经整流电路转变成直流电后对手机电池充电．若在某段时间内，磁场垂直于受电线圈平面向上穿过线圈，其磁感应强度均匀增加．下列说法正确的是(　　)

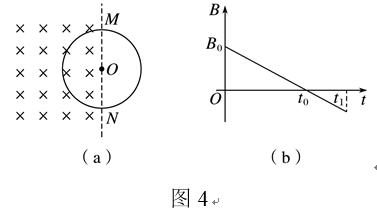

(多选)(2019·全国卷Ⅰ·20)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图4(a)中虚线MN所示．一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上．t＝0时磁感应强度的方向如图(a)所示；磁感应强度B随时间t的变化关系如图(b)所示．则在t＝0到t＝t₁的时间间隔内(　　)

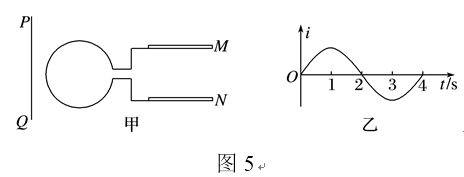

(2019·安徽蚌埠市第二次质检)同一平面内固定有一长直导线PQ和一带缺口的刚性金属圆环，在圆环的缺口两端引出两根导线，分别与两块垂直于圆环所在平面固定放置的平行金属板MN连接，如图5甲所示．导线PQ中通有正弦交变电流i，i的变化如图乙所示，规定从Q到P为电流的正方向，则在1～2s内(　　)

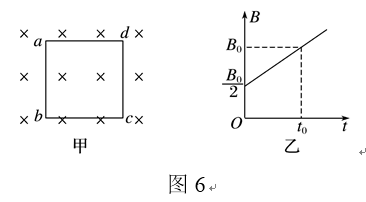

　(多选)(2019·贵州黔东南州第一次模拟)如图6甲所示，单匝正方形导线框固定在匀强磁场中，磁感线方向与导线框所在平面垂直，磁感应强度B随时间t变化的规律如图乙所示，其中B₀、t₀均为已知量．已知导线框的边长为L，总电阻为R，则下列说法中正确的是(　　)

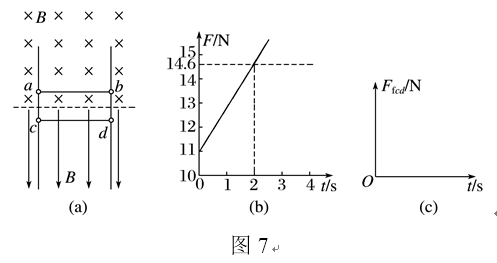

(2019·河南名校联盟高三下学期2月联考)相距L＝1.5 m的足够长金属导轨竖直放置，质量为m₁＝1 kg的金属棒ab和质量为m₂＝0.27 kg的金属棒cd均通过棒两端的套环水平地套在金属导轨上，如图7(a)所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同．ab棒光滑，cd棒与导轨间的动摩擦因数为μ＝0.75，两棒总电阻为1.8 Ω，导轨电阻不计，ab棒在方向竖直向上，大小按图(b)所示规律变化的外力F作用下，从静止开始，沿导轨匀加速运动，同时cd棒也由静止释放(取g＝10 m/s²)．

(1)求磁感应强度B的大小和ab棒加速度大小；
(2)已知在2 s内外力F做功40 J，求这一过程中两金属棒产生的总焦耳热；
(3)判断cd棒将做怎样的运动，求出cd棒达到最大速度所需的时间t₀，并在图(c)中定性画出cd棒所受摩擦力随时间变化的图象．

 (多选)(2019·山东泰安市3月第一轮模拟)如图8，倾角为θ的光滑斜面上存在着两个磁感应强度大小相同的匀强磁场，其方向一个垂直于斜面向上，一个垂直于斜面向下，它们的宽度均为L.一个质量为m，边长也为L的正方形线框以速度v进入上部磁场恰好做匀速运动，ab边在下部磁场运动过程中再次出现匀速运动．重力加速度为g，则(  )

如图10所示，两个平行光滑金属导轨AB、CD固定在水平地面上，其间距L＝0.5 m，左端接有阻值R＝3 Ω的定值电阻．一根长度与导轨间距相等的金属杆放置于导轨上，金属杆的质量m＝0.2 kg，电阻r＝2 Ω，整个装置处在方向竖直向下、磁感应强度大小B＝4 T的匀强磁场中，t＝0时刻，在MN上加一与金属杆垂直，方向水平向右的外力F，金属杆由静止开始以a＝2 m/s²的加速度向右做匀加速直线运动，2 s末撤去外力F，运动过程中金属杆与导轨始终垂直且接触良好．(不计导轨和连接导线的电阻，导轨足够长)
求：

(1)1 s末外力F的大小；
(2)撤去外力F后的过程中，电阻R上产生的焦耳热．
