有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线中有n个自由电子，电子的电荷量为q.此时电子的定向移动速度为v，在t时间内，通过铜导线横截面的自由电子数目可表示为（    ）

若将两个电源的U-I关系图象画在同一直角坐标系上，如图所示，由图象可得出正确的结论是（    ）
　　

用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定（    ）

如图所示,设电表内阻对电路的影响不计，外电阻R1≠R2≠R3.若把电流表和电压表位置对换，则（    ）　　

如图所示电路，将两个相同的电流表分别改装成A1（0~3 A）和A2（0~0.6 A）的电流表，把两个电流表并联接入电路中测量电流.则下列说法中正确的是（    ）　　

如图所示的电路中，由于电路出现故障，灯L1变暗，灯L2变亮，故障原因是（    ）
　　

如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出1时，A、B 端的输入分别可能是（    ）　　

　　

如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，变阻器的全阻值为R，关于各部分的功率，有关说法正确的是：　　

下列说法正确的是 （    ）

在磁感应强度的定义式B中，有关各物理量间的关系，下列说法中正确的是 （    ）

图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为 ＿＿ mm　　

在用电流表和电压表测定电池的电动势和内阻的实验中，现备有以下器材：A．干电池1个  B．滑动变阻器（0~50Ω） C．滑动变阻器（0~1750Ω） D．电压表（0~3V） E．电压表（0~15V） F．电流表（0~0.6A）G．电流表（0~3A）
　　
其中滑动变阻器应选 ＿＿ ，电流表应选 ＿＿ ，电压表应选 ＿＿ 。
（填写字母序号即可）

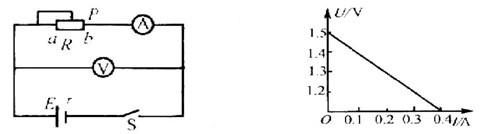

上图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E= ＿＿  V，内电阻r= ＿＿ Ω。

一量程为30µA的电流表，内阻为100Ω，现串联一个99900Ω的电阻将它改装成电压表。现在用它来测量电压时，表盘指针位置如图所示，此时电压的大小为 ＿＿ V　　

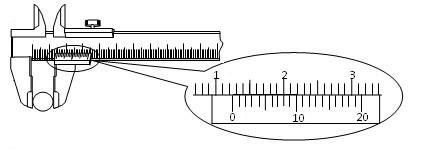

某同学用游标卡尺和螺旋测微器分别测量一薄的金属圆片的直径和厚度。读出图中的示数。该游标卡尺示数为　　　　 ＿＿ cm。　　

一辆电动自行车的铭牌上给出了如下的技术参数：

规    格			后轮驱动直流电机
车型	26#电动自行车		额定输出功率	120W
整车质量	30kg		额定电压	40V
最大载重	120kg		额定电流	3.5A

请根据上表计算：
（1）此电动机的内阻
（2）电动机正常工作时的效率

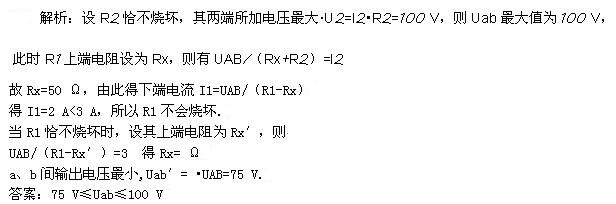

如图所示，输入电压U_AB=200 V，变阻器R₁标有“150 Ω  3 A”，负载电阻R₂标有“50 Ω  2 A”，求输出电压U_ab的变化范围.
