2012最新各地高考物理 调研 模拟试题汇编 恒定电流

(2012南京学情调研)．某同学要测绘规格为“2.8V 1.5W”的小灯泡的I－U曲线．除导线和开关外还备有以下器材可供选择：
A.电流表（量程0.6A，内阻约为1Ω）
B.电流表（量程3.0A，内阻约为 0.2Ω）
C.电压表（量程3.0V，内阻约为5kΩ）
D.电压表（量程15.0V，内阻约为15kΩ）
E.滑动变阻器（最大阻值为200Ω，额定电流100mA）
F.滑动变阻器（最大阻值为10Ω，额定电流1.0 A）
　

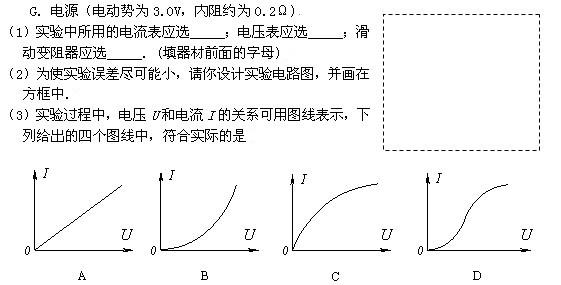

(2012苏北四市一模)．电动自行车的电瓶用久以后性能会下降，表现之一为电池的电动势变小，内阻变大。某兴趣小组将一辆旧电动自行车充满电，取下四块电池，分别标为A、B、C、D，测量它们的电动势和内阻。

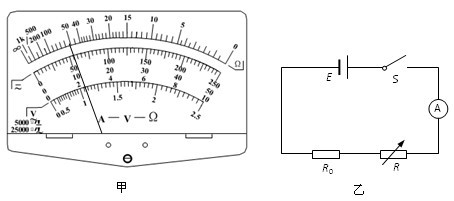

⑴用多用表直流电压50V挡测量每块电池的电动势。测量电池A时，多用电表的指针如图甲所示，其读数为  ▲  V。
　　
　

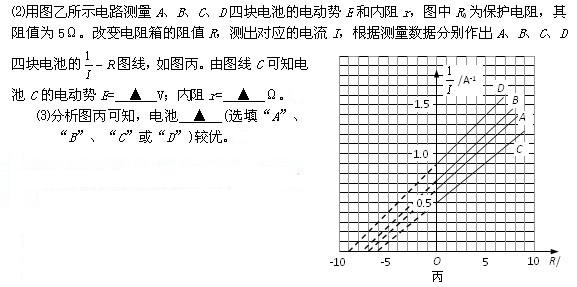

(2012南通中学第一次调研)．如图所示的电路中，R1、R2是定值电阻，R3是滑动变阻器，电源的内阻不能忽略，电流表A和电压表V均为理想电表．闭合开关S，当滑动变阻器的触头P从右端滑至左端的过程，下列说法中正确的是（      ）
　　

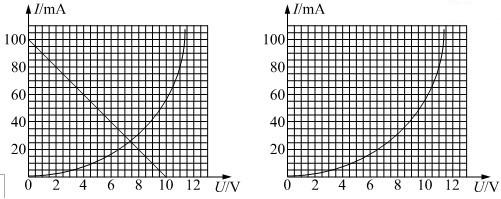

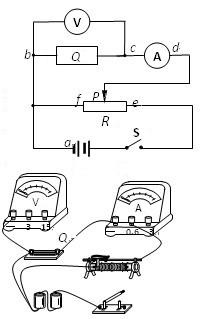

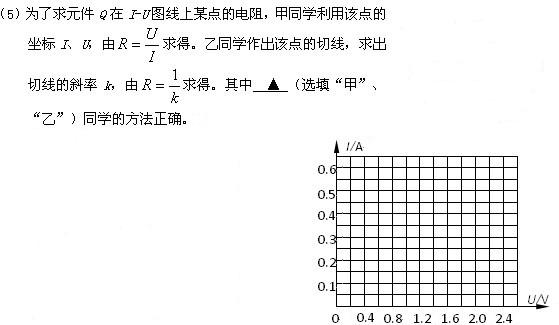

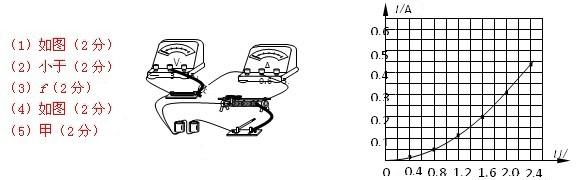

(2012南通中学第一次调研)．在研究电路元件的伏安特性时，得到如图所示的伏安特性曲线，已知电压表V　　（量程为15V，内阻约为150kΩ），电流表A（量程为150mA，内阻约为10Ω）．
1.请你把实物图连接完整
2.通过伏安特性曲线可以知道随着电压的提高此元件的电阻          （填不变，增加或者减小）
3.把此元件和电阻为99欧姆的标准电阻串联接在电动势10伏特，内阻为1欧姆的电源两端，此时电源的输出功率为                ．
　　

（2012无锡一中摸底）． 如图所示，直线A为电源的U—I图线，直线B为电阻R的U—I图线，用该电源和电阻组成闭合电路时（    ）
　　

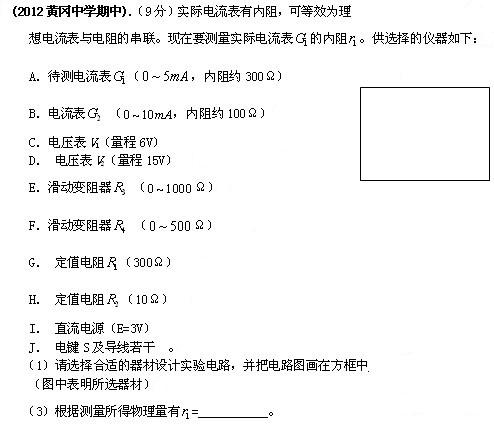

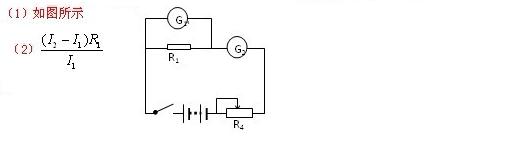

(2012黄冈中学期中)．如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（    ）
　　

　

(2012常州中学期中)有以下可供选用的器材及导线若干条，要求尽可能精确地测量出待测电流表的满偏电流．
A.待测电流表A0：满偏电流约为700～800μA、内阻约100Ω，已知表盘刻度均匀、总格数为N．
B.电流表A：量程0.6A、内阻0.1Ω．
C.电压表V：量程3V、内阻3kΩ．
D.滑动变阻器R：最大阻值200Ω．
E.电源E：电动势约3V、内阻约1.5Ω．
F.开关S一个．
(1) 根据你的测量需要，在B．（电流表A）和C．（电压表V）中应选择  ▲  ．（只需填写序号即可）
(2) 在虚线框内画出你设计的实验电路图．
(3) 测量过程中，测出多组数据，其中一组数据中待测电流表A₀的指针偏转了n格，可算出满偏电流I_Amax =  ▲  ，式中除N、n外，其他字母符号代表的物理量是  ▲  ．

（2012盐城中学期中）．如图电路中，电源E的电动势为3.2V，电阻R的阻值为30Ω，小灯泡L的额定电压为3V，额定功率为4.5W．当电键S接位置1时，电压表的读数为3V，那么当电键S接到位置2时，小灯泡L的发光情况是
　　

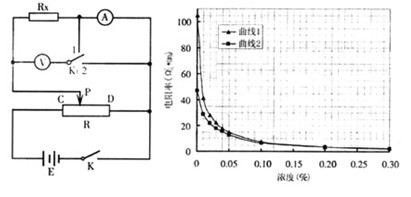

（2012盐城中学期中）．某研究性学习小组设计了如图所示的电路，用来研究稀盐水溶液的电阻率与浓度的关系．图中E为直流电源，K为开关，K1为单刀双掷开关，V为电压表，A为多量程电流表，R为滑动变阻器，Rx为待测稀盐水溶液液柱．
⑴ 实验时，闭合K之前将R的滑片P置于    ▲  （填“C”或“D”）端；当用电流表外接法测量Rx的阻值时，K1应置于位置  ▲    （填“1”或“2”）．
　　
⑵ 在一定条件下，用电流表内、外接法得到Rx的电阻率随浓度变化的两条曲线如题所示（不计由于通电导致的化学变化）.实验中Rx的通电面积为20 cm2，长度为20 cm，用内接法测量Rx的阻值是3500Ω，则其电阻率为    ▲    Ω•m，由图中对应曲线    ▲
（填“1”或“2”）可得此时溶液浓度约为    ▲    %（结果保留2位有效数字）．

（2012江西四市联考）．在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是    （    ）
　　

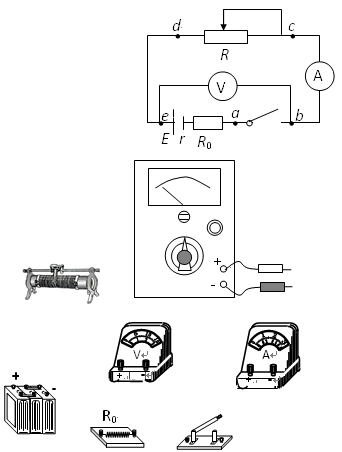

（2012江西四市联考）某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2．5Ω的保护　　电阻R₀，实验电路如图所示，
（1）连好电路后，当该同学闭合电键，发现电流表示数为0，电压表示数不为0。检查各接线柱均未接错，接触良好且未发生短路；他用多用电表的电压档检查电路，把两表笔分别接a、b，b、c，d、e时，示数均为0，把两表笔接c、d时，示数与电压表示数相同，由此可推断故障是          。
（2）按电路原理图及用多用电表的电压档检查电路且把两表笔分别接c、d时的实物电路图以画线代导线连接起来。

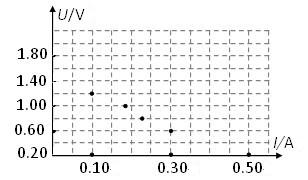

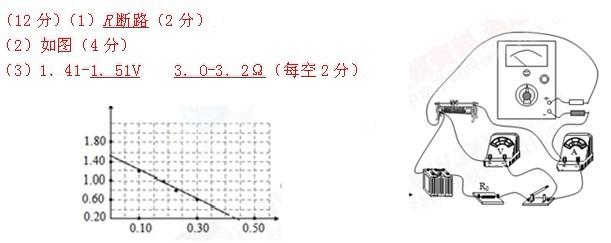

（3）排除故障后，该同学顺利完成实验，测定下列数据，根据数据在下面坐标图中画出U—I图，由图知：电池的电动势为        ，内阻为        。
　　　　

　

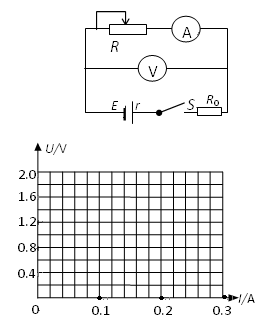

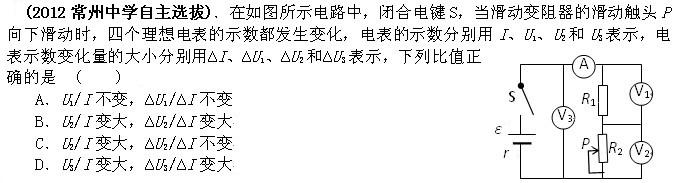

(2012常州中学自主选拔)．如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电　　阻R0， 通过改变滑动变阻器，得到几组电表的实验数据：

U（V）	1.2	1.0	0.8	0.6
I（A）	0.10	0.17	0.23	0.30

（1）R₀的作用是                    ；
（2）用作图法在坐标系内作出U-I图线；
（3）利用图线，测得电动势E=          V，内阻r =          Ω。
（4）某同学测另一串联电池组的输出功率P随外电阻R变化的曲线如图所示。由所得图线可知，被测电池组电动势E＝________V，电池组的内阻r＝_______Ω。

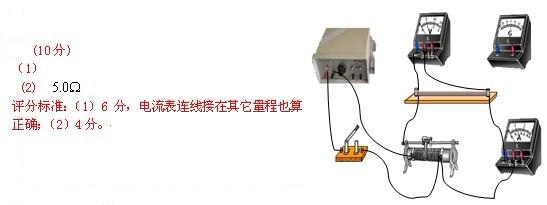

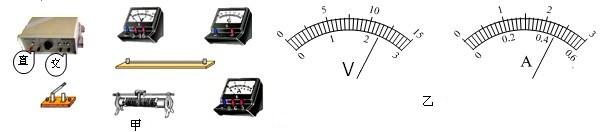

(2012浙江理科综合调研).用伏安法测量金属丝的电阻（阻值在4~8Ω之间），现提供图甲所示的实验器材。实验要求获得多组数据，且金属丝上所加的电压须从零开始。
　　（1）请在图甲中选择必要的器材，并进行连线。
（2）某次实验测量时，两表均选用小量程。表面刻度及指针如图乙所示，则该金属丝的电阻值为      。

（2012衡阳12月六校联考）在“测定金属丝的电阻率”的实验中，某同学进行了如下测量：

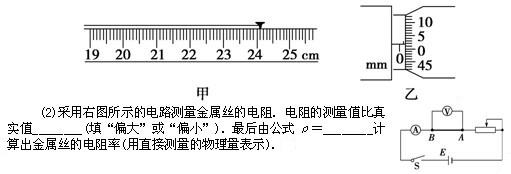

(1)用毫米刻度尺测量接入电路中的被测金属丝的有效长度．测量3次，求出其平均值l.其中一次测量结果如图甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为________ cm.用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d.其中一次测量结果如图乙所示，图中读数为________ mm.
　

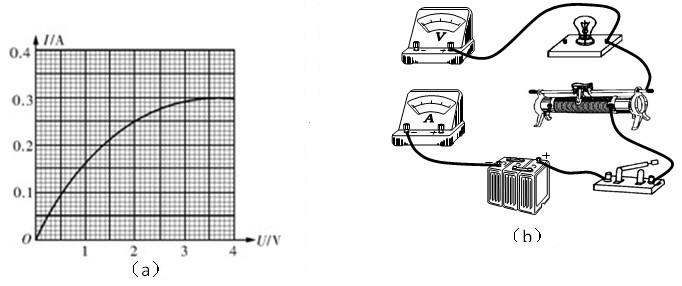

(2012三门峡上学期调研)在“描绘小灯泡的伏安特性曲线”的实验中，某同学通过建立坐标系、描点连线得到了小灯泡的伏安特性曲线如图（a）所示。
①根据图线的坐标数值，请在图(b)中用笔画线代替导线，把实验仪器连接成完整的实验电路。
　　②将两个这样同种规格的小灯泡并联后再与10Ω的定值电阻串联，接在电压恒为4V的电源上，如图（c）所示，则电流表的示数为        A，此刻每个小灯泡的电阻为      Ω。（结果保留两位有效数字）。
　　

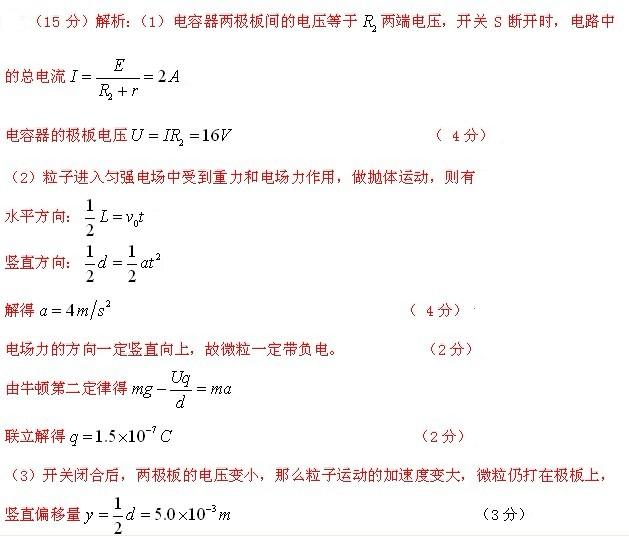

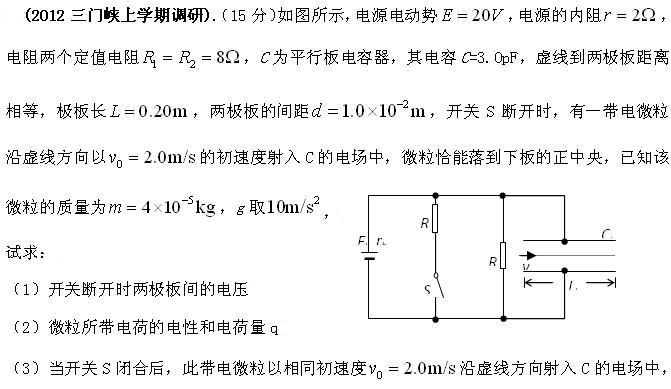

　　带点微粒在极板中运动的竖直偏移量为多少？
