辽宁省大连八中2011--2012学年高二物理上学期期末复习试题一新人教版

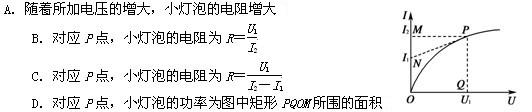

如图所示的电路中,输入电压U恒为12 V,灯泡L标有“6 V,12 W”字样,电动机线圈的电阻R_M=0.50 Ω.若灯泡恰能正常发光,以下说法中正确的是
　　

某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在同一坐标系中，如右图中的a、b、c所示。则下列说法中正确的是　　

在如图所示的电路中，当滑动变阻器R的滑片P向下移动时，以下判断正确的是　
　

在磁场中某区域的磁感线，如图所示，则　　

一根电缆埋藏在一堵南北走向的墙里，在墙的西侧处，当放一指南针时，其指向刚好比原来旋转180°，由此可以断定，这根电缆中电流的方向为

如图，在x>0、y>0的空间中有恒定的匀强磁场，磁感应强度的方向垂直于xOy平面向里，大小为B.现有一质量为m、电荷量为q的带正电粒子，在x轴上到原点的距离为x0的P点，以平行于y轴的初速度射入此磁场，在磁场作用下沿垂直于y轴的方向射出此磁场．不计重力的影响．由这些条件可知
　　

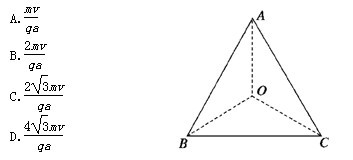

如图所示，一粒子源位于一边长为a的正三角形ABC的中点O处，可以在三角形所在的平面内向各个方向发射出速度大小为v、质量为m、电荷量为q的带电粒子，整个三角形位于垂直于△ABC的匀强磁场中，若使任意方向射出的带电粒子均不能射出三角形区域，则磁感应强度的最小值为
　　

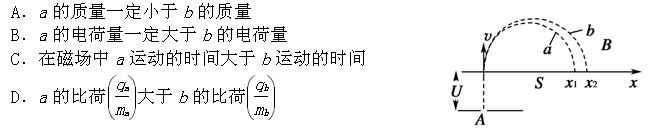

如图所示是质谱仪工作原理的示意图．带电粒子a、b经电压U加速(在A点的初速度为零)后，进入磁感应强度为B的匀强磁场做匀速圆周运动，最后分别打在感光板S上的x₁、x₂处．图中半圆形的虚线分别表示带电粒子a、b所通过的路径，则（    ）
　　

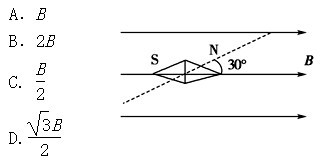

科考队进入某一磁矿区域后，发现指南针突然失灵，原来指向正北的N极逆时针转过30°(如图所示)，设该位置地磁场磁感应强度水平分量为B，则磁矿所产生的磁感应强度水平分量的最小值为
                            　　

如图所示，空间存在相互垂直的匀强电场和匀强磁场，电场的方向竖直向下，磁场方向水平(图中垂直纸面向里)，一带电油滴P恰好处于静止状态，则下列说法正确的是　　

如图所示，回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电两极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的匀强电场，使粒子在通过狭缝时都能得到加速。两D形金属盒处于垂直于盒底面的匀强磁场中，磁场方向如图所示，设匀强磁场的磁感应强度为B， D形金属盒的半径为R，狭缝间的距离为d，匀强电场间的加速电压为U，要增大带电粒子（电荷量为q，质量为m，不计重力）射出时的动能，则下列方法中正确的是
　　

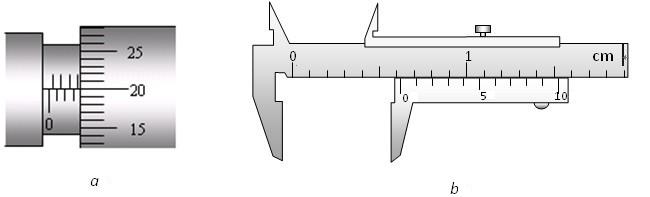

图a螺旋测微器的读数为 ＿＿ mm；图b游标卡尺的读数为 ＿＿ cm．
　　

一个量程为0～100μA的电流表，内阻为100Ω，再给它串联一个9900Ω的电阻，将它改装成电压表，改装后电压表的量程为 ＿＿ V，用它来测量一段电路两端的电压时，表盘指针如右图所示，这段电路两端的电压是 ＿＿ V．
　　

某同学为了测量某一节干电池的电动势和内阻,实验室准备了下列器材:
A.待测干电池E(电动势约为1.5 V,内阻约为1 Ω)
B.电流表G(满偏电流3.0 mA,内阻为100 Ω)；
C.电流表A(量程0～0.6 A,内阻约为1 Ω)
D.滑动变阻器R₁(0～10 Ω,额定电流为2 A)；
E.滑动变阻器R₂(0～1 kΩ,额定电流为1 A)
F.定值电阻R₀(阻值为900 Ω)
G.开关一个,导线若干
为了能比较准确地进行测量, 同时还要考虑操作的方便, 某同学利用器材B、F组成电压表并设计电路原理图。根据要求回答下列问题
(1)实验中滑动变阻器应选      .

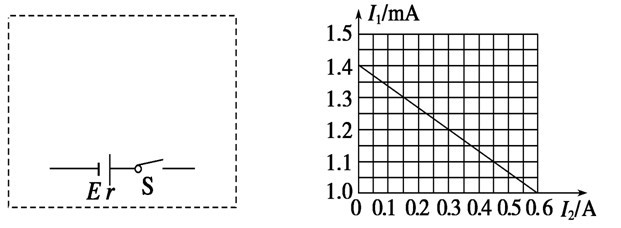

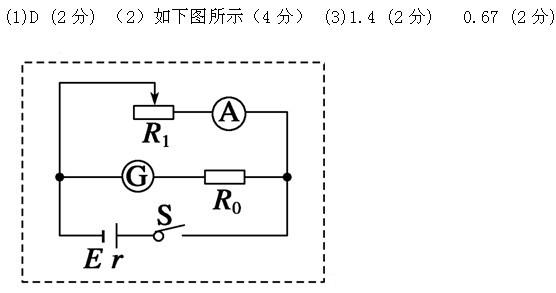

(2)根据题意在下图中画出符合该同学该实验要求的电路图
　　
(3)如右上图所示，是该同学根据正确的实验得到的数据作出的图线，其中，纵坐标I1为电流表G的示数，横坐标I2为电流表A的示数，由图可知，被测干电池的电动势
为          V，内电阻为      Ω(结果均保留2位有效数字)

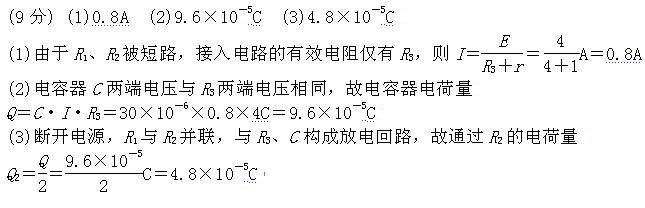

如图所示，在A、B两点间接一电动势为4V，内电阻为1Ω的直流电源，电阻R₁、R₂、R₃的阻值为4Ω，电容器的电容为30μF，电流表的内阻不计，求：
(1)电流表的读数．
(2)电容器所带的电荷量．
(3)断开电源后，通过R2的电荷量．
　　

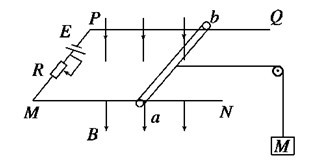

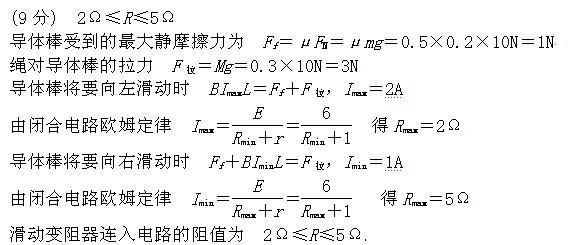

如图所示，PQ和MN为水平平行放置的金属导轨，相距L＝1m.PM间接有一个电动势为E＝6V，内阻r＝1Ω的电源和一只滑动变阻器．导体棒ab跨放在导轨上，棒的质量为m＝0.2kg，棒的中点用细绳经定滑轮与物体相连，物体的质量M＝0.3kg.棒与导轨的动摩擦因数为μ＝0.5，匀强磁场的磁感应强度B＝2T，方向竖直向下，求为使物体保持静止，滑动变阻器连入电路的阻值为多大？设最大静摩擦力与滑动摩擦力相等，导轨与棒的电阻不计．(g取10m/s²)
　　

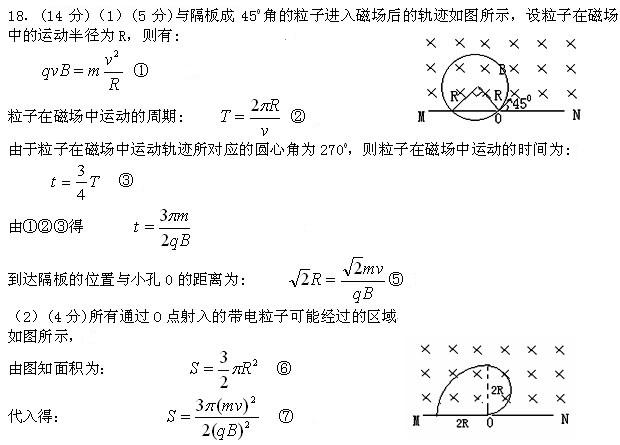

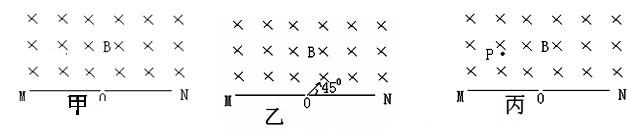

如图甲所示，在一水平放置的隔板MN的上方，存在一磁感应强度大小为B的匀强磁场，磁场方向如图所示。O为隔板上的一个小孔，通过O点可以从不同方向向磁场区域发射电量为+q，质量为m，速率为V的粒子，且所有入射的粒子都在垂直于磁场的同一平面内运动。不计重力及粒子间的相互作用。
（1）如图乙所示，与隔板成45⁰角的粒子，经过多少时间后再次打到隔板上？此粒子打到隔板的位置与小孔的距离为多少？
（2）所有从O点射入的带电粒子在磁场中可能经过区域的面积为多少？

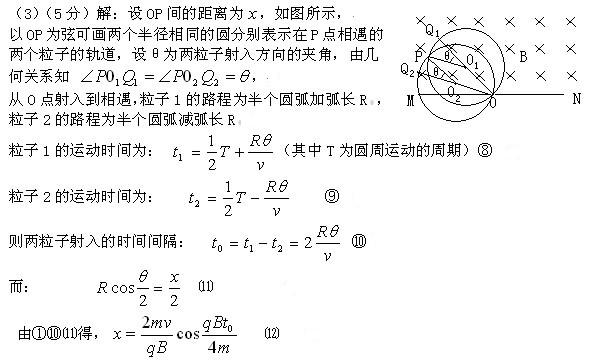

（3） 若有两个时间间隔为t₀的粒子先后射入磁场后恰好在磁场中给定的P点相遇，如图丙所示，则P与O之间的距离为多少？
