2012高考物理二轮复习 专题10 直流和交流电路限时集训

在如图10－2所示的电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为(　　)
　　图10－2

如图10－3所示，在匀强磁场中匀速转动的矩形线圈的周期为T，转轴O1O2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A，那么(　　)
　　图10－3

下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则(　　)


自重	40 kg	额定电压	48 V
载重	75 kg	额定电流	12 A
最大行驶速度	20 km/h	额定输出功率	350 W

　　

实验室里的交流发电机可简化为如图10－5所示的模型，正方形线圈在水平匀强磁场中，绕垂直于磁感线的OO′轴匀速转动．今在发电机的输出端接一个电阻R和理想电压表，并让线圈每秒转25圈，读出电压表的示数为10 V．已知R ＝10 Ω，线圈电阻忽略不计，下列说法正确的是(　　)
　　图10－5

如图10－6所示，导体棒ab两个端点分别搭接在两个竖直放置、电阻不计、半径相等的金属圆环上，圆环通过电刷与导线c、d相接．c、d两个端点接在匝数比n1∶n2＝10∶1的变压器原线圈两端，变压器副线圈接一滑动变阻器R0.匀强磁场的磁感应强度为B，方向竖直向下，导体棒ab长为L(电阻不计)，绕与ab 平行的水平轴(也是两圆环的中心轴)OO′以角速度ω匀速转动．如果变阻器的阻值为R时，通过电流表的电流为I，则(　　)
　　图10－6
　　

如图10－7所示，在铁芯上、下分别绕有匝数n1＝800和n2＝200的两个线圈，上线圈两端与u＝51sin314t V的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是(　　)
　　图10－7

如图10－8所示，在匀强磁场中有一个矩形单匝线圈ABCD，AB边与磁场垂直，MN边始终与金属滑环K相连，PQ边始终与金属滑环L相连．金属滑环K、L与交流电流表A、定值电阻R通过导线串联．使矩形圈以恒定角速度绕过BC、AD中点的轴旋转．下列说法中正确的是(　　)
　　图10－8

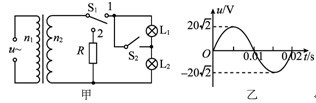

图10－9甲中理想变压器原、副线圈的匝数之比n1∶n2＝5∶1，电阻R＝20 Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关．原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示．现将S1接1、S2闭合，此时L2正常发光．下列说法正确的是(　　)
　　图10－9

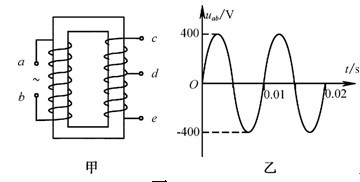

图10－10甲为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头，原线圈输入正弦式交变电压的u－t图象如图乙所示．若只在ce间接一只R_ce＝400 Ω的电阻，或只在de间接一只R_de＝225 Ω的电阻，两种情况下电阻消耗的功率均为80 W.

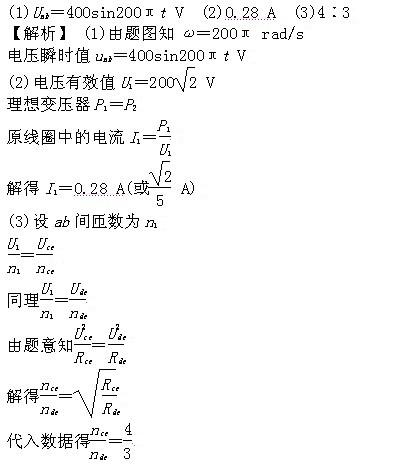

(1)请写出原线圈输入电压瞬时值u_ab的表达式；
(2)求只在ce间接400 Ω电阻时，原线圈中的电流I1；
(3)求ce和de间线圈的匝数比　.
