四川成都市六校协作2010--2011学年度高二(下)期中考试物理

交流发电机的线圈转到中性面位置时，下列说法中正确的有 （      ）

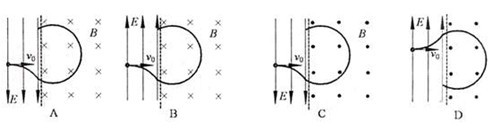

一个带电粒子以初速v0垂直于电场方向向右射入匀强电场区域，穿出电场后接着又进入匀强磁场区域。设电场和磁场区域有明确的分界线，且分界线与电场强度方向平行，如图中的虚线所示。在图所示的几种情况中，可能出现的是（  ）
　　

如图所示，甲是一个带正电的小物块，乙是一个不带电的绝缘物块，甲、乙叠放在一起静置于粗糙的水平地板上，地板上方空间有水平方向的匀强磁场。现用水平恒力拉乙物块，使甲、乙无相对滑动地一起水平向左加速运动，在加速运动阶段（    ）
　　

如图所示，闭合电路中一定长度的螺线管可自由伸缩，通电时灯泡有一定亮度，若将一软铁棒从螺线管一端迅速插入螺线管内，则在插入过程中（    ）
　　

如图所示，一带电粒子从平行带电金属板左侧中点垂直于电场线以速度v0射入电场中，恰好能从下板边缘以速度v1飞出电场。若其它条件不变，在两板间加入垂直于纸面向里的匀强磁场，该带电粒子恰能从上板边缘以速度v2射出。不计重力，则 （  ）
　　

如图所示，在电路两端加上交流电，保持电压不变且使频率增大，发现各灯的亮暗变化情况是：灯1变暗、灯2变亮、灯3不变，则M、N、L中所接元件可能是（  ）
　　

如图所示，两根平行的光滑导轨竖直放置，处于垂直轨道平面的匀强磁场中，金属杆ab接在两导轨之间，在开关S断开时让ab自由下落，ab下落过程中始终保持与导轨接触良好，设导轨足够长，电阻不计。开关闭合开始计时，ab下滑速度v随时间变化的图象不可能是（  ）
　　

如图所示的电路中，电源电动势为E，内阻r不能忽略。R1和R2是两个定值电阻，L  是一个自感系数较大的线圈。开关S原来是断开的。从闭合开关S到电路中电流达到稳定为止的时间内，通过R1的电流I1和通过R2的电流I2的变化情况是（  ）
　　

电磁流量计广泛应用于测量可导电流体（如污水）在管中的流量（在单位时间内通过管内横截面的流体的体积）。为了简化，假设流量计是如图7所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a、b、c。流量计的两端与输送流体的管道相连接（图中虚线）。图中流量计的上下两面是金属材料，前后两面是绝缘材料。现于流量计所在处加磁感应强度为B的匀强磁场，磁场方向垂直于前后两面，当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R的电流表的两端连接，I表示测得的电流值。已知流体的电阻率为ρ，不计电流表的内阻，则可求得流量为：  (      )
　　

在如图所示的电路中，电源电动势为E，内阻为r，外电路上接有一电阻值为R的电阻和一只自感系数很大、电阻不计的线圈，电流表和电压表均为理想电表，当开关S闭合后电压表的示数从(      )变化到(      )，电流表的示数从(      )变化到(      )。（用含有E、R、r等物理量来表述结果。）
　　

某同学用图9所示的自制楞次定律演示器定性验证法拉第电磁感应定律。
　　
(1)该同学将条形磁铁的任一极缓慢插入圆环______(填a或b)，圆环向后退，从上往下看，系统作______(填顺或逆)时针转动。
(2)对能使系统转动的圆环，该同学发现：磁铁插入越快，系统转动状态变化越快，说明圆环受到的磁场力越______，产生的感应电流越______，感应电动势越_____(填大或小)。而磁铁插入越快，圆环内磁通量变化越______(填快或慢)。故感应电动势与磁通量变化的快慢成_____比(填正或反)

已知一灵敏电流计，当电流从正接线柱流入时，指针向正接线柱一侧偏转，现把它与线圈串联接成下图所示电路，当条形磁铁按如图所示情况运动时，以下判断正确的是：（  ）
　　
A．甲图中电流表偏转方向向右
B．乙图中磁铁下方的极性是N极
C．丙图中磁铁的运动方向向下
D．丁图中线圈的绕制方向从上往下看为顺时针方向

如图所示，一带电粒子质量为m、电量为q，垂直于边界进入一个有界的匀强磁场区域，已知它恰好能从上边界飞离磁场区域，且此时速度方向偏离入射方向θ角。已知磁场区域的宽度为d，磁感强度为B，方向垂直于纸面向里，不计粒子所受重力。求：（1）粒子进入磁场时的速度。（2）粒子穿越磁场所用的时间。
　　

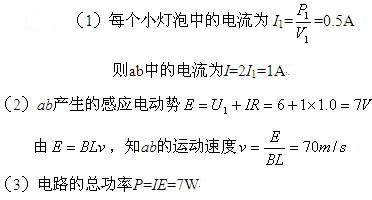

如图所示，光滑导轨竖直放置，匀强磁场的磁感应强度为B=0.5T，磁场方向垂直于导轨平面向外，导体棒ab的长度与导轨宽度均为L=0.2m，电阻R=1.0Ω．导轨电阻不计，当导体棒紧贴导轨匀速下滑时，均标有“6V 3W”字样的两小灯泡恰好正常发光，求
　　
（1）通过ab的电流的大小和方向．
（2）ab的运动速度．
（3）电路的总功率．

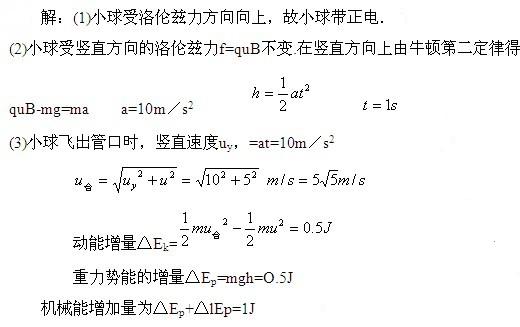

如图所示，下端封闭、上端开口、高h=5m内壁光滑的细玻璃管竖直放置，管底有一质量m=10g、电荷量q=O.2C的小球．整个装置以u=5m／s的速度沿垂直于磁场方向进入B=0.2T、方向水平的匀强磁场，由于外力的作用，玻璃管在磁场中的速度保持不变，最终小球从上端管口飞出．取g=10m／s2．求：
　　
(1)小球的带电性；
(2)小球在管中运动的时间；
(3)小球在管内运动过程中增加的机械能．

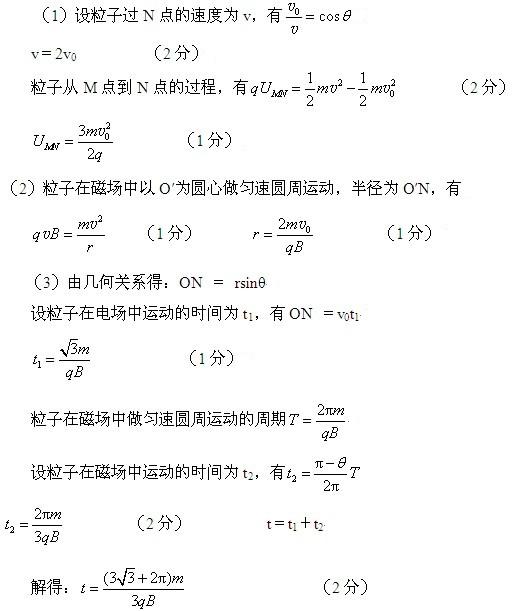

在平面直角坐标系xOy中，第I象限存在沿y轴负方向的匀强电场，第IV象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点与x轴正方向成60º角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图12所示．不计粒子重力，求：
（1）M、N两点间的电势差UMN；
（2）粒子在磁场中运动的轨道半径r；
（3）粒子从M点运动到P点的总时间t．
