江苏省南京六中2009--2010学年高二物理下学期期中考试

下列几种说法中正确的是：(    )

如图所示，A、B都是很轻的铝环，分别调在绝缘细杆的两端，杆可绕竖直轴在水平面内转动，环A是闭合的，环B是断开的。若用磁铁分别近这两个圆环，则下面说法正确的是（    ）
　　

一矩形线圈，绕垂直匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化如图所示，下列说法中正确的是：(    )
　　

如图表示一交变电流的电流随时间而变化的图象，此交变电流的有效值：(     )
　　　　

如图所示，两只阻值相同的电阻分别通以正弦波和方波电流，电流的最大值相等，则两只电阻产生的热功率的比是  (      )
　　　　　　

利用变压器不可能做到的是（  ）

如图6所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置时的加速度关系为（    ）
　　

如图7所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S接通一瞬间，两铜环的运动情况是（    ）
　　

如图8所示，把金属圆环匀速拉出磁场，下面叙述正确的是（    ）
　　

如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略．下列说法中正确的是（    ）
　　

如图所示的电路中，a、b两端连接的交流电源既含高频交流，又含低频交流，L是一个25mH的高频扼流圈，C是一个100PF的电容器，R是负载电阻，下列说法正确的是（    ）
　　

如图所示为一理想变压器，S为单刀双掷开关．P是滑动变阻器的滑动触头，U1为加在原线圈两端的电压，I1为原线圈中的电流强度，则（    ）
　　

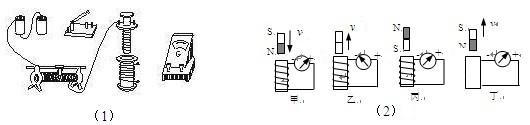

（1）(4分)如图（1）所示为“研究电磁感应现象”的实验装置，请将图中所缺的导线补接完整。
（2）(4分)已知一灵敏电流计，当电流从正接线柱流入时，指针向正接线柱一侧偏转，现把它与线圈串联接成如图（2）所示电路，当条形磁铁按如图（2）所示情况运动时，以下判断正确的是__________
　　

如图所示，将边长为l、总电阻为R的正方形闭合线圈，从磁感强度为 B的匀强磁场中以速度v匀速拉出（磁场方向，垂直线圈平面）
　　　　
（1）所用拉力F＝(        )．　（2）拉力F做的功W＝(        )．
（3）拉力F的功率PF＝(        )．（4）线圈放出的热量Q＝(       )
（5）线圈发热的功率P热＝(          )．
（6）通过导线截面的电量q＝(        )．

阻值R=50Ω的电热丝接在电压　　的交流电源上，电流表的示数为(      )A，电热丝两端电压表的示数为(      )V．如果将一个电容器接在该交流电源上，要使电容器不被击穿所选的电容器能承受的最大电压应不小于(    )V．

如图所示，理想变压器的原．副线圈匝数之比为n1∶n2=4∶1，原圈回路中的电阻A与副线圈回路中的负载电阻B的阻值相等。a、b端加一交流电压后，两电阻消耗的电功率之比PA∶PB=________；两电阻两端的电压之比UA∶UB=_________。
　　

如图4所示，金属导轨MN、PQ之间的距离L=0.2m,导轨左端所接的电阻R=　　,金属棒ab可沿导轨滑动，匀强磁场的磁感应强度为B=0.5T, ab在外力作用下以V=5m/s的速度向右匀速滑动，求金属棒所受安培力的大小。
　　

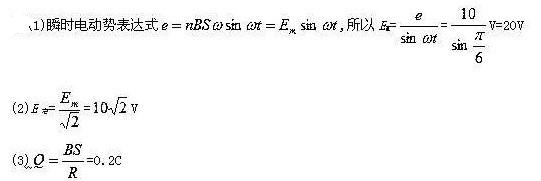

如图所示，单匝线圈在匀强磁场中绕OO'轴从图示位置开匀速转动．已从图示位置转过　　 时，线圈中电动势大小为10V，求：
(1)交变电动势的峰值，
(2)交变电动势的有效值；
(3)设线圈电阻为R=1Ω，角速度ω=100rad／s，求线圈由图示位置转过　过程中通过导线截面的电荷量
　　

如图 ，一交流发电机的线圈在匀强磁场中匀速转动，线圈匝数N=100，线圈电阻r=3Ω，ab=cd=0.5m，bc=ad=0.4m，磁感应强度B=0.5T，电阻R=311Ω，当线圈以n=300r/min的转速匀速转动时，求：
　　
⑴、感应电动势的最大值；
⑵、t=0时刻，线圈在图示位置，写出此交变电流电动势的瞬时值表达式；
⑶、此电压表的示数是多少？

机的原理如图所示，闭合的矩形线圈放在匀强磁场中，绕OO'轴匀速转动，在线圈中产生的交变电流随时间变化的图象如右下图所示，已知线圈的电阻为R=2.0Ω.求：
⑴矩形线圈转动的周期是多少？
⑵通过线圈导线的任一个横截面的电流的最大值是多少？
⑶线圈电阻上产生的电热功率是多少？
⑷保持线圈匀速转动，1分钟内外界对线圈做的功是多少？
