上海市静安区2010学年第一学期高三物理期末试卷(选择题部分)

 如图为三个门电路符号，A输入端全为 “1”，B输入端全为“0”．下列判断正确的是
　　

如图（俯视），物体静止在光滑水平桌面上，现将两个恒力F₁和F₁同时作用在物体上，已知F₁水平向东，为使物体向东北方向运动（东偏北45°），则 的大小至少为
　　

一块木板可绕过O点的光滑水平轴在竖直平面内转动，木板上放有一木块，木板右端受到始终与木板垂直的力F，从图中位置A缓慢转到位置B，木块相对木板不发生滑动。则在此过程中，力F和F的力矩MF大小的变化情况是
　　

消防车停于水平地面上，在缓缓放水的过程中，若车胎不漏气，胎内气体温度不变，不计气体分子势能，则胎内气体

 一带电粒子射入一固定的点电荷Q的电场中，沿如图所示的虚线由a点运动到b点。a、b两 点到点电荷Q的距离分别为ra和rb且ra＞rb。若不计重力，则
　　

 如图所示，两同心圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环，两环均可绕中心在水平内转动，则
　　

下图是运用DIS测定木块在水平桌面上滑动时（水平方向仅受摩擦力作用）速度随时间变化的v—t图。  根据图像的斜率可以求出木块的加速度。还可以求出的是物理量是：
①木块的位移，②木块的平均速度，③木块与桌面的动摩擦因数，④木块克服摩擦力做的功
　　

 对于分子动理论和物体内能的理解，下列说法正确的是

 如图所示，在xOy平面内有一个以O为圆心、半径R＝0.1m的圆，P为圆周上的一点，O、P两点连线与x轴正方向的夹角为θ。若空间存在沿y轴负方向的匀强电场，场强大小E＝100V/m，则O、P两点的电势差可表示为
　　

如图，M、N和P三点在以MN为直径的半圈弧上，O点为半圆弧的圆心，∠MOP＝60°．两个电荷量相等、符号相反的点电荷分别置于M、N两点，这时O点电场强度的大小为E₁；若将N点处的点电荷移至P点，则O点的场场强大小变为E₂，E₁与E₂之比为
　　

 如图（甲）所示，质量不计的弹簧竖直固定在水平面上，t＝0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球落到弹簧上压缩弹簧到最低点，然后又被弹起离开弹簧，上升到一定高度后再下落，如此反复。通过安装在弹簧下端的压力传感器，测出这一过程弹簧弹力F随时间t变化的图像如图（乙）所示，则
　　　　

 某兴趣小组对一火灾报警装置的部分电路进行探究，其电路如图所示，其中R₂是半导体热敏电阻，它的电阻R随温度t变化关系如图乙所示．当R₂所在处出现火情时，通过电流表的电流I和a、b两端电压U与出现火情前相比
　

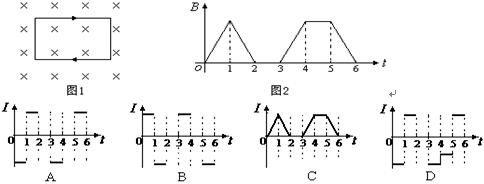

矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图1所示，磁感应强度B随t的变化规律如图2所示。以I表示线圈中的感应电流，以图1中线圈上箭头所示方向的电流方向为正，则以下的I—t图中正确的是
　　　　

 如图所示电路，电源的内电阻不能忽略。现闭合开关S，电压表有确定示数，调节可变电阻R的阻值，电压表的示数增大了 。下列判断正确的是
　　

 分别以p、V、T表示气体的压强、体积、温度．一定质量的理想气体，其初始状态表示为（p₀、V₀、T₀）．若分别经历如下两种变化过程：①从（p₀、V₀、T₀）变为（p₁、V₁、T₁）的过程中，温度保持不变（T₁＝T₀）；②从（p₀、V₀、T₀）变为（p₂、V₂、T₂）的过程中，既不吸热，也不放热．在上述两种变化过程中，如果V₁＝V₂＞V₀，则　

质量为2kg的物体，以1m/s的速度在光滑水平长直轨道上滑行．从某时刻起对该物体施加一个沿轨道的水平力，经过一段时间后，滑块的速度改变量的大小为2m/s，则在此过程中水平力做的功可能为

 如图所示A、B两物体用跨过定滑轮的轻绳相连，A的质量大于B的质量，A放置在水平地板上，与地板的动摩擦因数恒定，对A施加水平向右的外力F，使A沿地板向右运动，B保持匀减速上升。设A受绳的拉力为T，受地面的弹力为N，受摩擦力为f。以下判断正确的是
　　

如图所示，总电压U保持不变，滑动变阻器总电阻为2R．滑动触片位于变阻器中点O时，四个理想电流表A₁、A₂、A₃、A₄上的示数相同，均为Io，当滑动触片移到变阻器的端点O’时
　　

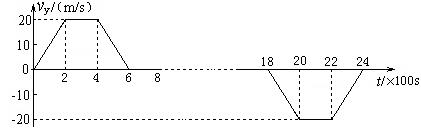

飞机从一地起飞，到另一地降落，在竖直方向的分速度v_y与时间t的关系如图所示（竖直向上为正方向，600s——1800s内飞机仅在水平方向飞行），假设飞机在空中运动的水平分运动是匀速直线运动，下列判断正确的是
