2008年下半年嵌入式系统设计师下午试卷（B）
5 题含答案应用技术
1案例分析题1 / 5
试题一（共20分）
下面是关于某测试设备的叙述，仔细阅读并分析，回答问题1至问题4，将答案填入答题纸的对应栏内。
【说明】
某测试设备是一个嵌入式系统，是为了测试一个专用设备而研制的，如图1-1所示。测试设备用于测试被测设备的各项软、硬件功能，包括2路RS232串口、2路模拟量、电源以及专用设备的其它内部部件。在被测专用设备内部有专门的自检测程序，来测试内部各部件。测试设备的串口与被测设备相连接，加电后，通过按测试设备的周边键与被测设备握手同步，再向被测设备发送检测消息，被测设备测试自己的某项功能后，通过串口将测试结果发回给测试设备，显示在测试设备的LCD屏上。
测试设备的硬件由处理器模块、IO模块和电源模块组成，处理器模块上有CPU、存储器、2路串口、键盘控制器；IO模块上有D/A、A/D转换器，用作为模拟量输入和采集电源的电压值，以测试被测设备的模拟量和电源；电源模块提供测试设备的电源；测试设备模块间采用ISA总线。
测试设备的2路串口与被测设备相连，同时测试设备的D/A、A/D转换控制器的输入线路与被测设备的模拟量和电源线相连，可直接测试被测设备的2路RS232串口、2路模拟量、电源。
测试设备的软件由底层驱动（串口驱动、D/A、A/D驱动和自定义键盘驱动）、嵌入式操作系统和测试软件组成。

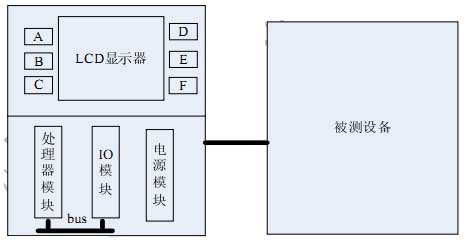

图1-1 某测试设备结构示意图

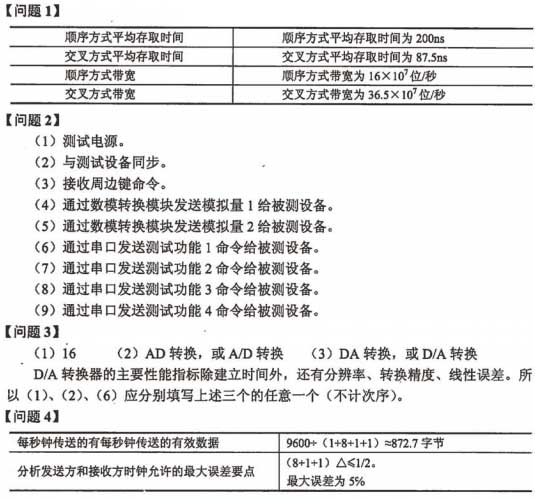

【问题1】（4分）
设存储器容量为4兆字，字长32位，模块数为4，分别用顺序方式和交叉方式进行组织，存储周期为200ns，数据线宽度32位，总线传送周期为50ns，请计算顺序存储器和交叉存储器的平均存取时间（单位：ns）和带宽（单位：位/秒）。
【问题2】（6分）
测试设备的软件工作过程为：测试设备和被测设备同时加电，测试设备的操作系统启动后自动执行测试程序。测试程序首先采集被测设备的电源是否正常，并在屏幕显示测试信息。如果被测设备正常，则向被测设备发送握手消息，与被测设备同步；如果同步不上，则报“不能与设备同步”，测试结束。接下来，测试程序接收周边键命令，按要求测试。如果测试2路模拟量，则由测试设备通过D/A转换，向被测设备发送模拟信号，被测设备得到模拟信号，判断正确性后，通过串口将结果返回给测试设备。另外，被测设备还有4个功能项是通过串口发送测试命令给被测设备的，由被测设备内的自测试程序测试后，将结果再通过串口传回给测试设备。
请完成图1-2所示的流程图，按编号将正确答案填写在答题纸的对应栏中。

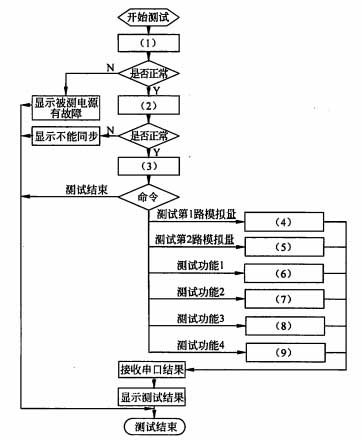

图1-2 测试设备的测试软件流程图
【问题3】（6分）
请把下面列出的6个空位的答案填入答题纸上相应的位置。
1．ISA总线为 （1） 位总线；
2．由模拟信号到数字信号的转换过程称为 （2） ；
3．将数字信号变成模拟信号的过程称为 （3） ；
4．D/A转换器的主要性能指标有 （4） 、 （5） 、 （6） 。（回答其中的三个主要性能指标即可）
【问题4】（4分）
在本测试设备的异步串行传输中，数据格式为：数据位8位、奇校验位1位、停止位1位。当波特率为9600b/s时，每秒钟传送的有效数据是多少字节？为保证数据收发正确，试分析发送方和接收方时钟允许的误差范围，并以百分比形式给出最大误差。
查看答案
2主观题2 / 5
试题二(共15分)
阅读以下关于输入输出接口设计的说明，回答问题1至问题3，将解答填入答题纸的对应栏内。
【说明】
图2-1为采用查询方式工作的输入接口，地址译码器中A15～A1直接接或门输入。

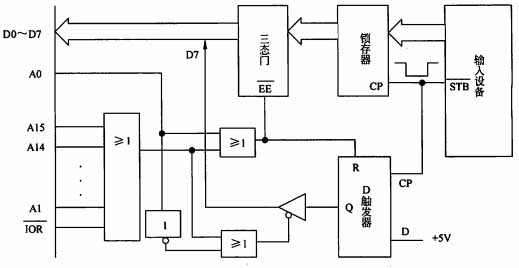

图2-1 输入接口的电路原理图

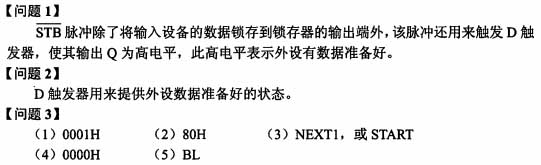

【问题1】（5分）
输入设备在向接口传送 8位数据的同时，还传送负脉冲STB，该信号的作用是什么？
【问题2】（3分）
D触发器的作用是什么？
【问题3】（7分）
用查询方式将输入设备的一个数据读入CPU的BL中，程序段如下所示，请完成该段8086汇编程序，将（1）～（5）的内容填入答题纸上相应的位置。
START： MOV DX， （1）
NEXT1： IN AL，DX
NEXT2： AND AL， （2）
JZ （3）
MOV DX， （4）
IN AL，DX
NEXT3： MOV （5） ，AL
RET
查看答案
3主观题3 / 5
试题三（共15分）
阅读以下有关软件工程开发的叙述，回答问题1至问题3，将答案填入答题纸的对应栏内。
【说明】
V模型是在快速应用开发模型基础上演变而来的，由于将开发过程构造成一个V字型而得名，V模型强调软件开发的协作和速度，将软件实现和验证有机结合起来，在保证较高的软件质量情况下缩短开发周期，图3-1为V模型的完整诠释。

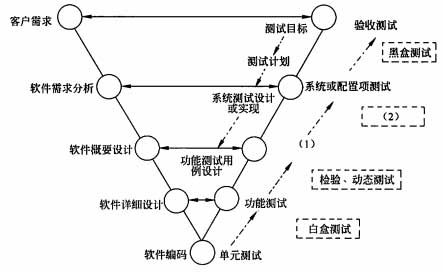

图3-1 V模型示意图
【问题1】（4分）
图3-1所示的V模型中，与开发阶段中概要设计对应测试阶段称为 （1） 。在系统或配置项测试阶段处应采用（2）方法。请将（1）和（2）处的内容填入答题纸上相应位置。
【问题2】（4分）
请完成下面叙述，在（3）、（4）处填入恰当的内容，将解答填写在答题纸的对应栏中。
从图3-1中水平对应关系看，左边是软件设计过程，右边是软件测试过程。在软件设计过程中，SQA应按（3）进行检查活动。在软件测试过程中，系统测试是基于（4）的测试。
【问题3】（7分）
完成下面对V模型优点的论述，将答案填写在答题纸的对应栏中。
1. 客户需求分析对应验收测试。在进行需求分析、功能设计的同时，测试人员就可以阅读、审查分析结果，从而 （5） 。
2. 系统设计人员做系统设计时，测试人员可了解实现的过程，可 （6） 。
3. 设计人员做详细设计时，测试人员可参与设计，对设计 （7） ，同时 （8） ，并基于用例开发测试脚本。
4. 编码的同时进行单元测试，可尽快找出程序中的缺陷，提高 （9） 。
5. 避免了瀑布模型所带来的误区，即软件测试是在 （10） 之后进行。
查看答案
4材料分析题4 / 5
试题四（共10分）
阅读以下有关80X86汇编语言的叙述，回答问题1和问题2，将解答填入答题纸的对应栏内。
【说明】
本题由两部分组成，第一部分为计算AX寄存器的值，第二部分为判错题。

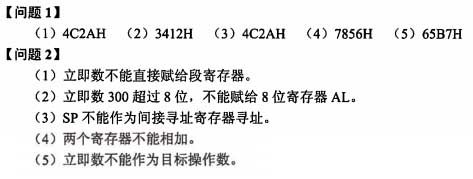

【问题1】（5分）
已知DS=2000H，BX=0100H，SI=0002H，存储单元[20100H]到[20103H]依次存放12H、34H、56H、78H，[21200H]到[21203H]依次存放 2AH、4CH、B7H、65H，说明下列每一条指令执行后AX寄存器的内容。
（1） MOV AX，[1200H]
（2） MOV AX，[BX]
（3） MOV AX，[BX+1100H]
（4） MOV AX，[BX+SI]
（5） MOV AX，[BX][SI+1100H]
【问题2】（5分）
下列MOV指令都是错误的，请指出错误原因。
（1） MOV ES，1234H
（2） MOV AL，300
（3） MOV [SP]，AX
（4） MOV AX，BX+DI
（5） MOV 20H，AH
查看答案
5主观题5 / 5
试题五(共15分)
阅读以下说明和C语言代码，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】
在嵌入式操作系统设备管理的实现上，常使用到C语言的函数指针变量，由统一的管理函数调用不同的设备驱动程序。下面的一段 C 语言代码是驱动管理程序manage_device调用4个不同设备驱动程序，但没有用到函数指针变量。
【C语言代码】
/* 变量与类型说明*/
#include "stdio.h"
#include "stdlib.h"
extern int sys_status;
extern int Dev_drv1(int arg1, int arg2);
extern int Dev_drv2(int arg1, int arg2);
extern int Dev_drv3(int arg1, int arg2);
extern int Dev_drv4(int arg1, int arg2);
#define NOERROR 0
type struct {
int _fd;
} TYP_DEV_TAB;
TYP_DEV_TAB dev_tab[50]= {101,99, 80, 120,};
/* 程序代码 */
void manage_device(int devid, int arg1, int arg2)
{ int place ;
int ret;
for(place=0 ; place<50 ; place++)
if dev_tab [place]._fd == devid) break;
if(place>=50)
printf(" NO DEVICE fd = %d\n ",devid);
switch(dev_tab [place]._fd) {
case 80:
ret = Dev_drv3(int arg1,int arg2);
break;
case 99:
ret = Dev_drv2(int arg1,int arg2);
break;
case 101:
ret = Dev_drv1(int arg1,int arg2);
break;
case 120:
ret = Dev_drv4(int arg1,int arg2 );
break;
}
if(ret!=NOERROR)
printf(" DEVICE %d error!\n ", devid);
}
int Dev_drv1(int arg1,int arg2 )
{
/* 局部变量声明，略 */
/* 驱动程序代码，略*/
}
int Dev_drv2(int arg1,int arg2 )
{
/* 局部变量声明，略 */
/* 驱动程序代码，略*/
}
int Dev_drv3(int arg1,int arg2)
{
/* 局部变量声明，略 */
/* 驱动程序代码，略*/
}
int Dev_drv4(int arg1,int arg2)
{
/* 局部变量声明，略 */
/* 驱动程序代码，略*/
}

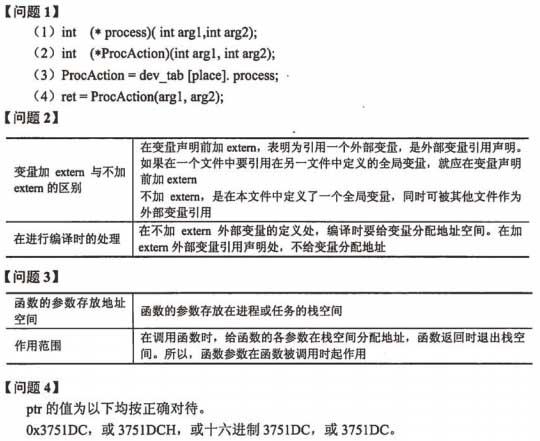

【问题1】（8分）
请用C语言的函数指针变量，对manage_device函数进行改造，完成下面C语言代码中的（1）、（2）、（3）和（4）处的变量说明或语句，将解答填入答题纸的对应栏内。
【C语言代码】
/* 变量与类型说明*/
#include "stdio.h"
#include "stdlib.h"
extern int sys_status;
extern int Dev_drv1(int arg1, int arg2);
extern int Dev_drv2(int arg1, int arg2);
extern int Dev_drv3(int arg1, int arg2);
extern int Dev_drv4(int arg1, int arg2);
#define NOERROR 0
typedef struct {
int _fd;
（1）函数指针变量说明；/* 变量名用process */
} TYP_DEV_TAB;
TYP_DEV_TAB dev_tab[50]= {{101, Dev_drv1},{99, Dev_drv2},
{80, Dev_drv3},{120, Dev_drv4},};
/* 程序 */
void manage_device(int devid, int arg1, int arg2)
{ int place ;
int ret;
（2）函数指针变量说明；/*局部变量，变量名用ProcAction */
for(place=0 ; place<50 ; place++) {
if(dev_tab [place]._fd == devid) {
（3）语句1；/* 变量名用ProcAction，得到具体函数的入口地址 */
break;
}
}
if(place>=50)
printf("NO DEVICE fd = %d\n",devid);
（4）语句2；
if(ret!=NOERROR)
printf("DEVICE %d error!", devid);
}
【问题2】（3分）
在C语言程序中，常在某些变量的说明前加extern，如本题在变量说明中的第一条加extern int sys_status；请说明加extern与不加extern的区别，在进行编译时会有什么样的不同处理？
【问题3】（2分）
函数的参数存放在什么地址空间中？说明其作用范围。将答案填入答题纸的对应栏内。
【问题4】（2分）
在设备驱动程序（函数）Dev_drv1中，对指针ptr的说明如下：
【C语言代码】
int Dev_drv1(int arg1,int arg2 )
{
struct node {
int ID;
char name [20];
int range;
} ;
struct node *ptr;
/* 其它局部变量声明，略 */
ptr = (struct node *)malloc(sizeof(struct node)*100);
/* 其它程序代码，略*/
}
设int 为32位整数，char占8位。当对指针ptr赋完值后的值为0x3751C0，若再执行一条“ptr++;”语句，此时ptr的值为多少？（用十六进制表示）。
查看答案
