2010年普通高等学校招生全国统一考试（山东卷）预测卷3

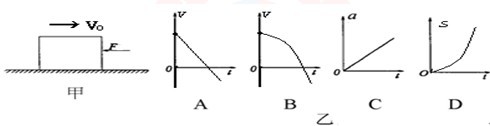

如图甲所示，放在光滑水平面上的木块以V₀向右做匀速直线运动，现有一向左的水平力F作用在木块上，且随时间从零开始作线性变化，在这个过程中，能正确描述木块运动情况的图像是图乙中的（向右为正方向）
　　

美国和俄罗斯的两颗卫星在北京时间2009年2月11日0时55分在太空相撞，此次美俄卫星相撞是人类历史上首次卫星相撞事故。据报道，美国相撞铱星的质量约为560kg,俄罗斯卫星则重达1000kg，因此预计这次相撞将产生大量的太空垃圾，至少产生600块碎片。美国宇航局发言人说，卫星产生的残骸仍在不断的扩散，这可能迫使国际空间站变轨以避开残骸。关于卫星碎片和国际空间站，下列说法正确的是

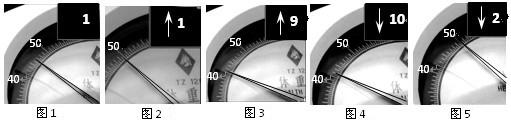

几位同学为了探究电梯起动和制动时的加速度大小，他们将体重计放在电梯中。一位同学站在体重计上，然后乘坐电梯从1层直接到10层，之后又从10层直接回到1层。并用照相机进行了相关记录，如图所示。他们根据记录，进行了以下推断分析，其中正确的是
　　

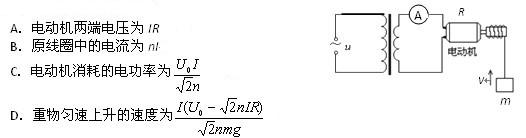

如图所示为一理想变压器，原、副线圈的匝数比为n．原线圈接电压为u=U₀sinωt的正弦交流电，输出端接有一个交流电流表和一个电动机，电动机的线圈电阻为R．当输入端接通电源后，电动机带动一质量为m的重物匀速上升，此时电流表的示数为I，重力加速度为g，下列说法正确的是
　　

如图所示，A、B、C、D、E、F为匀强电场中一个边长为10cm的正六边形的六个顶点，A、B、C三点电势分别为1.0V、2.0V、3.0V，正六边形所在平面与电场线平行．下列说法中错误的是
　　

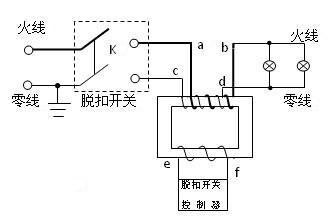

照明电路中，为了安全，一般在电能表后面电路上安接一漏电保护器，如图所示，当漏电保护器的ef两端没有电压时，脱扣开关K能始终保持接通，当ef两端有电压时，脱扣开关K立即断开，下列说法正确的是
　　　　

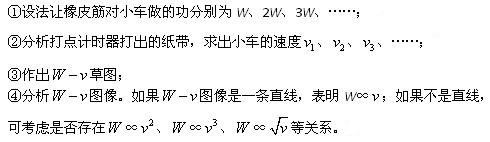

（1）（4分）探究力对原来静止的物体做功与物体获得的速度的关系，实验装置如图所示，实验主要过程如下：
　　
以下关于该实验的说法正确的有___________。
A .本实验设法让橡皮筋对小车做的功分别为W、2W、3W、……所采用的方法是选用同样的橡皮筋，并在每次实验中使橡皮筋拉伸的长度保持一致。当用1条橡皮筋进行实验时，橡皮筋对小车做的功为W，用2条、3条、……橡皮筋并在一起进行第2次、第3次、……实验时，橡皮筋对小车做的功分别是2W、3W、……。
B .小车运动中会受到阻力，补偿的方法是使木板适当倾斜。
C .某同学在一次实验中，得到一条记录纸带。纸带上打出的点，两端密、中间疏。出现这种情况的原因，可能是没有使木板倾斜或倾角太小。
D .根据记录纸带上打出的点，求小车获得的速度的方法，是以纸带上第一点到最后一点的距离来进行计算的。

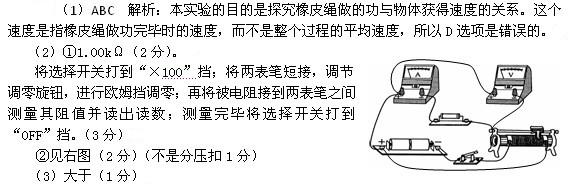

（2）（8分）某同学测量一只未知阻值的电阻。

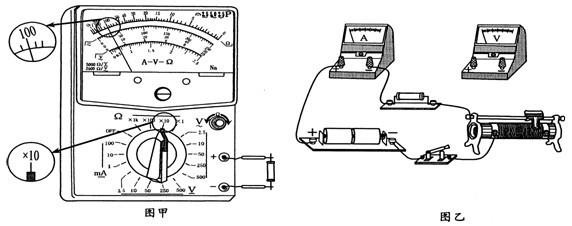

①他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图甲所示。请你读出其阻值大小为_____________。为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？答：_______________________________________________。
②若该同学再用“伏安法”测量该电阻，所用器材如图乙所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω。图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线。

　　
(3)该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将________________(填“大于”、“小于”或“等于”)被测电阻的实际阻值。

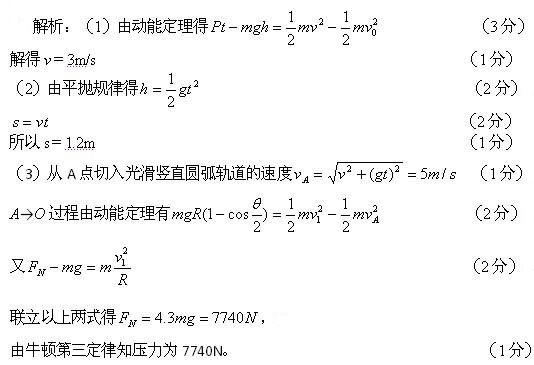

如图所示，摩托车做腾跃特技表演，以1.0m/s的初速度沿曲面冲上高0.8m、顶部水平的高台，若摩托车冲上高台的过程中始终以额定功率1.8kW行驶，经过1.2s到达平台顶部，到达顶部后立即关闭发动机油门，人和车落至地面时，恰能无碰撞地沿圆弧切线从A点切入光滑竖直圆弧轨道，并沿轨道下滑。已知圆弧半径为R=1.0m，圆弧所对的圆心角θ=1060，人和车的总质量为180kg，特技表演的全过程中不计一切阻力，取g=10m/s2，sin53°=0.8，cos53°=0.6。求：
　　
（1）摩托车冲上高台顶部的过程中，摩擦阻力做功不计，则人和车到达顶部平台时的速度v；
（2）A点离平台边缘的水平距离s；
（3）人和车运动到圆弧轨道最低点O时对轨道的压力。

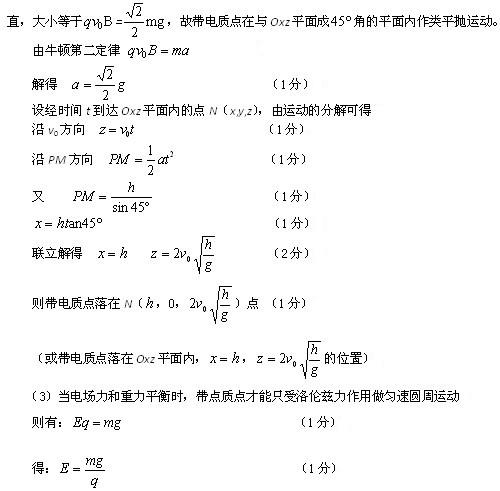

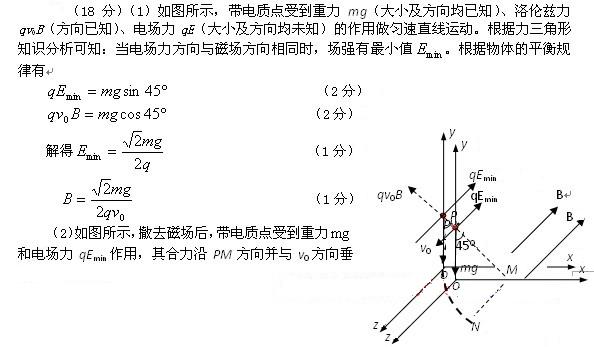

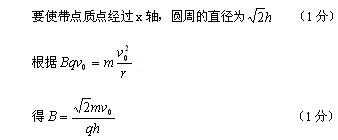

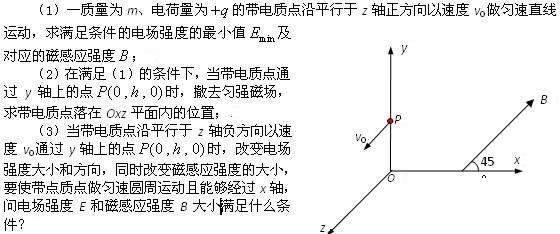

如图所示，在同时存在匀强电场和匀强磁场的空间中取正交坐标系Oxyz（x轴正方向水平向右，y轴正方向竖直向上）。匀强磁场方向与Oxy平面平行，且与x轴的夹角为 ，重力加速度为g。
　　

（物理—选修3-3）

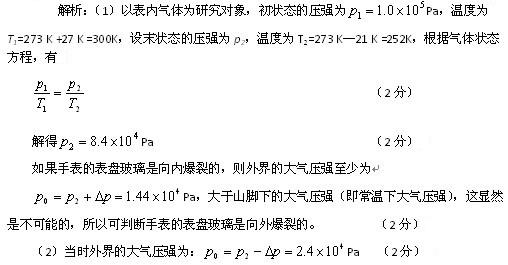

某登山运动员在一次攀登珠穆朗玛峰的过程中，在接近山顶时他裸露在手腕上的防水手表的表盘玻璃突然爆裂了．而手表没有受到任何撞击，该手表出厂时给出的参数为：27℃时表内气体压强为Pa(常温下的大气压强值)，当内外压强差超过6.0×10⁴Pa时表盘玻璃将爆裂。当时登山运动员携带的温度计的读数是-21℃，表内气体体积的变化可忽略不计．
（1）通过计算判断手表的表盘是向外爆裂还是向内爆裂的?
（2）当时外界的大气压强为多少?

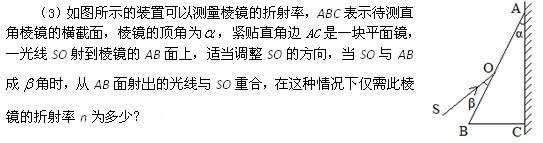

（物理—选修3-4）

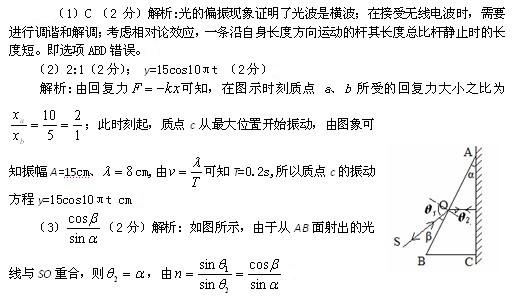

（1）下列说法中正确的是___  ____
A .光的偏振现象证明了光波是纵波
B .在发射无线电波时，需要进行调谐和解调
C .在白炽灯的照射下从两块捏紧的玻璃板表面看到彩色条纹，这是光的干涉现象　　
D .考虑相对论效应，一条沿自身长度方向运动的杆其长度总比杆静止时的长度长
（2）如图所示为一列简谐横波t=0时刻的波动图象，已知波沿x轴正方向传播，波速大小为0.4m/s。则在图示时刻质点a、b所受的回复力大小之比为________ ，此时刻起，质点c的振动方程是 __  __  cm。




　　

（物理—选修3-5）

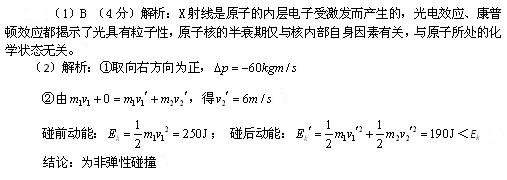

（1）下列说法中正确的是________
A .X射线是处于激发态的原子核辐射出的
B .放射性元素发生一次β衰变，原子序数增加1
C .光电效应揭示了光具有粒子性，康普顿效应揭示了光具有波动性　　
D .原子核的半衰期不仅与核内部自身因素有关，还与原子所处的化学状态有关
（2）如图所示，质量为m2=10kg的滑块静止于光滑水平面上，一小球m1=5kg，以v1=10m/s的速度与滑块相碰后以2m/s的速率被弹回。
①求碰撞过程中小球动量的变化量。
②通过计算说明这次碰撞是弹性碰撞还是非弹性碰撞
