长春外国语学校2011年初二物理月考试题

以下做法中，符合安全用电原则的是（    ）

停在高压电线上的小鸟不会触电是因为（    ）

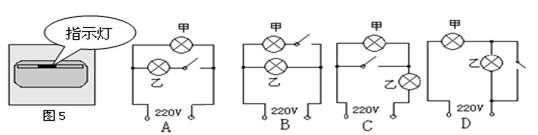

如图5所示，家庭照明灯（甲）的一种按键开关上常有一个指示灯（乙）。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。已知R_甲远远小于R_乙，根据这种按键开关的控制特性，能正确表示照明灯和指示灯连接方式的电路图是图中的（    ）
　　

下面情况中，能断定钢棒原来就有磁性的是 （    ）

有关磁感应线，下列说法中正确的是 （    ）

使通电螺线管的南、北极位置互换的办法是（    ）

如图所示各图中，条形磁铁与通电螺线管互相吸引的是（    ）
　　

有R1和R2两个电阻，且R1＞R 2，将它们分别接到同一电源两端，要使电路中的总电流最大，连接方法应该是 （    ）

电炉丝热得发红，跟电炉丝连接的铜导线却不太热，这是因为（    ）

某小区最近一段时间由于楼道灯的供电系统高压偏高，灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的寿命，小明采取下列方法，可行的是（    ）

一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路中，你认为符合上述要求的是（    ）
　　

通常用的手电筒中小灯泡，正常发光时的电流为0.3A，小灯泡的功率最接近（    ）

L1  L2两盏灯额定功率相同,额定电压的关系是U1>U2. 灯泡在接入电路时都能发光，则下列说法正确的是（    ）

下列四个例子中，采用相同的物理研究方法的是                （    ）
(1)根据电流所产生的效应认识电流      (2)研究电流时把它比作水流
(3)根据磁铁产生的作用来认识磁场      (4)利用磁感线来描述磁场

闭合2开关后，甲、乙两个小磁针静止在下图所示的位置，它们的北极分别是 （    ）
　　

电流表的电阻很小，电压表的电阻很大，根据欧姆定律分析可知：如果把电流表直接与电源两极相连，通过电流表的电流 ＿＿ （填很大或很小），电流表 ＿＿ （填会或不会）被损坏。

3欧和6欧的两个电阻并联后总电阻为 ＿＿ 欧，串联后总电阻为 ＿＿ 欧。

1度电可供额定功率为25瓦的灯泡正常发光 ＿＿ 小时。

甲乙两盏白炽灯，分别标有“220V40W”和“220V60W”，灯丝电阻值较大的是 ＿＿ 灯，灯丝若用同样长度的钨丝制成，灯丝较粗的是 ＿＿ 灯，把两盏灯并联在照明电路中则 ＿＿ 灯较暗.

如图所示电路中，电源电压不变，R1为定值电阻，如果将电阻R2并联在a、b两点间，电流表示数为I1；如果将R2并联在a、c两点间，电流表示数I2；则比较I1 ＿＿  I2
　　

电烙铁标有“220V 45W”，正常工作10分钟产生的热量是 ＿＿  焦耳。

某段导体两端的电压为3V时，通过它的电流为0.6A，则该导体的电阻为 ＿＿ Ω；当导体两端的电压减小一半时，则该导体的电阻为 ＿＿ Ω。

在电炉、电铃、电灯中，用到电磁铁的是 ＿＿ 。

磁极间的作用规律是： ＿＿ .

图13所示有关蓄电池的两个电路，其中蓄电池充电和放电的电路示意图分别是图 ＿＿ 和图 ＿＿ 。
　　

小明将额定电压是220V的甲乙两灯串联接在220V的电源上，闭合开关后，甲灯发光，乙灯发光非常微弱，则甲、乙两灯中的电流 ＿＿ ；甲灯电阻 ＿＿ 乙灯的电阻，甲灯两端电压 ＿＿ 乙灯两端的电压(填“大于”“ 小于”“相等”)

我们常用的热得快、电热壶、蒸馏水发生器中的发热管是用氧化镁粉末包住电阻丝制成的，根据日常经验判断，氧化镁是 ＿＿ 。(填“导体”或“绝缘体”

图2教室中两灯都标有“220  40”字样，请用笔画线连电路图，使一个开关控制两盏灯且两灯都能正常发光。
　　

如图3所示，在电路的“○”里填上适当的电表符号，使电阻R1与R2并联.
　　

标出图5、6中通电螺线管和两个磁体的N、S极
　　　

在做“伏安法”测电阻的实验中:
（1）其原理是___________；
（2）实验中需测量的物理量有__________、_______；
（3）在实验中用_________来改变待测电阻两端的电压；
（4）连接电路 过程中，开关应_______；闭合开关前，滑动 变阻器的阻值应调到_______

为了测定额定电压为2. 5V的小灯泡的额定功率，利用了如图4所示的电路图.
　　
(1)甲、乙两表中，甲表是____表，乙表是___表.
(2) 合上开关，发现灯泡两端的电压只有2V，为了测定灯泡的额定功率，滑动变阻器的滑片应向____端移动，直到电压表示数为____V时才停止移动滑片.若这时两表的示数分别为“ 2.5V”和“0.24A”，则小灯泡的额定功率为____W.
(3)若闭合开关后发现电流表指针偏转，电压表指针没有偏转，该 故障的原因是      （选填下列故障原因的字母代号）。
A.灯泡短路
B.灯泡断路
C.电源接触不良
D.电流 表接线短路

在“研究电流跟 电压、电阻的关系”中，数据记录在表一和表二中。
 表一                                                                 表二

R=5Ω	电压/V	1.0	2.0	3.0
	电流/A	0.2	0.4	0.6

U=3 V	电阻/Ω	5	10	15
	电流/A	0.6	0.3	0.2

（1）根据实验数据，可得出如下结论：
由表 一可得：_________________________________________________。
由表二可得：_________________________________________________。
（2）在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将__________3V（选填“大于”、“小于”或“等于”）。此时应调节滑片，使滑动变阻器阻值变_____，直至电压表的示数为3V。

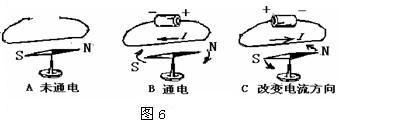

为了研究电流的磁效应，某同学采用图中6所示装置进行了实验，请你根据图中三次实验的现象，得出实验结论。
　　
（1）比较A、B两图可知：_________________________；
（2）比较B、C两图可知：____________。

小明为了探究焦耳定律，设计了如图7所示的实验，只连接了一次电路就完成了实验探究。
　　
他的方法是：用电阻丝（其中R_甲≠R_乙）给烧瓶中的煤油（煤油质量相等）加热，然后观察煤油在插入密封烧瓶里的玻璃细管中上升的高度，就可以对比电阻丝产生热量的多少。请观察实验电路，分析回答下列问题：
（1）探究电阻产生热量的多少与电阻的关系时，应该对比      两个烧瓶中煤油柱上升的高度（选填“甲”、“乙”或“丙”,下同）.
（2）探究电阻中产生热量的多少与电流关系时，应该对比      两个烧瓶中煤油柱上升的高度，而这两 个烧瓶中的电阻丝的阻值应该      （选填“相等”或“不等）

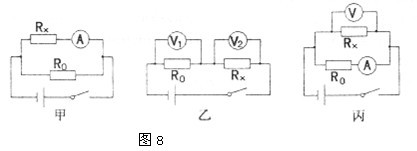

如图8，在不知道电源电压的情况下，能够利用已知电阻R0测出未知电阻Rx阻值的电路图是 ＿＿ （选填“甲”、“乙”、“丙”中的一个）．　　

随着生活水平的提高，家用电器在日常生活中已不可缺少。小明家所有家用电器正常工作时的总功率为2200瓦。其中电热水壶的铭牌如图所示，某一天小明在家里用电热水壶烧开水，电热水壶能正常工作。已知电热水壶的阻值不变。

电热水壶的铭牌
额定电压	220V
频率	50Hz
额定功率	880W
容积	2L

求：
(1)这个电热水壶正常工作时的电流为多少安?
(2)这个电热水壶正常工作30分钟所消耗的电能为多少度?

小源的爸爸从国外带回来一个小巧的电热水器，标着“110V  500W”字样，为能让其在家庭电路中正常工作，小源给它串联了一个电阻，求这个电阻的阻值该多大？
