2010年广东省高考预测物理试卷(二)

如图2所示，三个固定的斜面底边长度都相等，斜面倾角分别为30°、45°、60°，斜面的表面情况都一样．完全相同的物体（可视为质点）A、B、C分别从三斜面的顶部滑到底部的过程中（    ）
　　

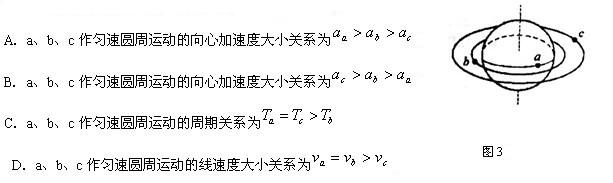

如图3所示，a为放在赤道上的物体；b为沿地球表面附近做匀速圆周运动的人造卫星；c为地球同步卫星。以下关于a、b、c的说法中正确的是：
　　

如图4所示，跳水运动员最后踏板的过程可以简化为下述模型：运动员从高处落到处于自然状态的跳板（A位　　置）上，随跳板一同向下做变速运动到达最低点（B位置）。对于运动员从开始与跳板接触到运动至最低点的过程，下列说法中正确的是（    ）

如图5所示,长为L,倾角为θ的光滑绝缘斜面处于水平向右的匀强电场中．一电荷量为+q,质量为m的小球,以初速度v₀由斜面底端的M点沿斜面上滑,到达斜面顶端N的速度仍为v₀则：  （    ）
　　

在如图6所示的电路中，圈①、②、③处可以接小灯、安培表或伏特表（均为理想电表）三种元器件，电源电动势ε、 内阻 r保持不变，定值电阻R1＞R2＞R3＞R4＞r，小灯电阻RL＝R1，下列说法中正确的是  （    ）
　　

如图7所示，一水平方向足够长的传送带以恒定的速度v1沿顺时针方向运动，传送带右端有一与传送带等高的光滑水平面，物体以恒定的速率v₂沿直线向左滑上传送带后，经过一段时间又返回光滑水平面上，这时速率为v₂'，则下列说法正确的是 （    ）
　　

如图8所示，A、B两球质量相等，A球用不能伸长的轻绳系于O点，B球用轻弹簧系于O′点，O与O′点在同一水平面上，分别将A、B球拉到与悬点等高处，使绳和轻弹簧均处于水平，弹簧处于自然状态，将两球分别由静止开始释放，当两球达到各自悬点的正下方时，两球仍处在同一水平面上，则（    ）
　　

如图9所示,质量相等的两个滑块位于光滑水平桌面上.其中弹簧两端分别与静止的滑块N和挡板P相连接，弹簧与挡板的质量均不计;滑块M以初速度v₀向右运动,它与档板P碰撞（不粘连）后开始压缩弹簧,最后,滑块N以速度v₀向右运动.在此过程中  （    ）
　　

(1) 如图10在“探究力的平行四边形定则”的实验中，用图钉把橡皮条的一端固定在板上的A点，在橡皮条的　　　另一端拴上两条细绳，细绳另一端系着绳套B、C（用来连接弹簧测力计）．其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．
①在实验中，如果只将细绳换成橡皮筋，其它步骤没有改变，那么实验结果      （填“会”或“不会”）发生变化．
②本实验采用的科学方法是
A.理想实验法
B.控制变量法
C.等效替代法
D.建立物理模型法
（2）某学习小组通过实验来研究用电器D的导电规律。
他们在实验中测得用电器D两端的电压与通过D的电流的数据如下表：


U/V	0.0	0.2	0.5	1.0	1.5	2.0	2.5	3.0
I/A	0.000	0.050	0.100	0.150	0.180	0.195	0.205	0.215




　　

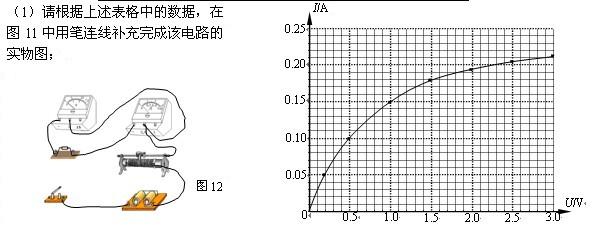

（2）利用这些数据绘出的用电器D的伏安特性曲线如图12所示，请根据这些数据和图线解决下列问题：
○1若把用电器D接入图13所示的电路中时，电流表的读数为0.100A，已知A、B两端电压恒为1.5V，则定值电阻R0阻值为________Ω；
　　
○2若将两个与上述电阻相同的定值电阻R₀并联后接入同一电路，如图14，则在该电路中用电器D的工作压为__________V。
　　

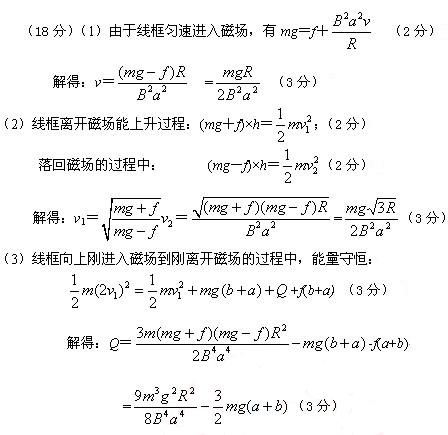

如图15所示，将边长为a、质量为m、电阻为R的正方形导线框竖直向上抛出，穿过宽度为b、磁感应强度为B的匀强磁场，磁场的方向垂直纸面向里。线框向上离开磁场时的速度刚好是进入磁场时速度的一半，线框离开磁场后继续上升一段高度，然后落下并匀速进入磁场。整个运动过程中始终存在着f=mg/2的空气阻力且线框不发生转动。求：
　　
⑴线框在下落阶段匀速进入磁场时的速度v₂；
⑵线框在上升阶段刚离开磁场时的速度v₁；
⑶线框在上升阶段通过磁场过程中产生的焦耳热Q。

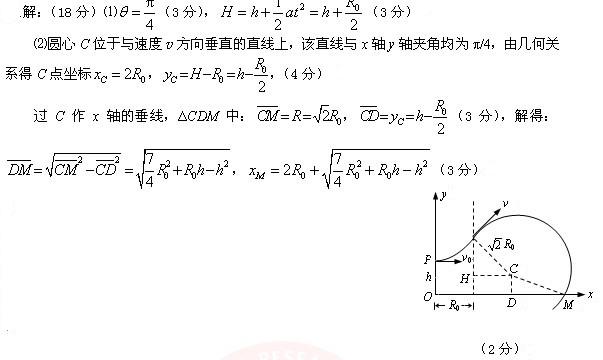

如图16，空间存在匀强电场和匀强磁场，电场方向为y轴正方向，磁场方向垂直于xy平面（纸面）向外，电场和磁场都可以随意加上或撤除，重新加上的电场或磁场与撤除前的一样。一带正电荷的粒子从P（x=0，y=h）点以一定的速度平行于x轴正向入射。这时若只有磁场，粒子将做半径为R₀的圆周运动；若同时存在电场和磁场，粒子恰好做直线运动。现在，只加电场，当粒子从P点运动到x=R₀平面（图中虚线所示）时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与x轴交于M点。不计重力。
　　
求：
⑴粒子到达x=R₀平面时速度方向与x轴的夹角以及粒子到x轴的距离；
⑵M点的横坐标x_M。
