2010届高三物理押题卷

一颗子弹水平射入放在光滑水平面上的木块而没有穿出，以下说法中正确的是（    ）

如图所示，一带电小球质量为m，用细线悬挂于O点，并在竖直平面内摆放，最大摆角为600，水平磁场垂直于小球摆动的平面，当小球自左方摆到最低点时，悬线上的张力恰好为0，则小球自右方摆到最低点时悬线上的张力为
　　

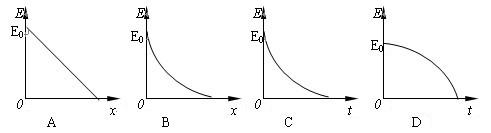

木块的初动能为E_o在粗糙水平面上减速运动，滑行时受到的摩擦阻力不变，关于物体的机械能随位移或时间变化的图象正确的昰
　　

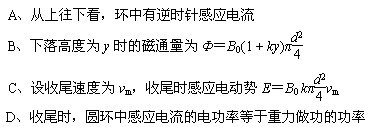

一个质量为m、直径为d、电阻为R的金属圆环，在范围很大的磁场中沿竖直方向下落，磁场的分布情况如图所示，已知磁感应强度竖直方向的分量By的大小只随高度变化，其随高度y变化关系为B_y = B₀(1 + ky)（此处k为比例常数，且k＞0），其中沿圆环轴线的磁场方向始终竖直向上，在下落过程中金属圆环所在的平面始终保持水平，速度越来越大，最终稳定为某一数值，称为收尾速度。关于环的下落过程下列说法正确的是
　　　　

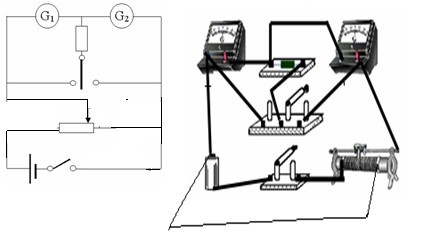

测量两只内阻未知的电流表的内阻，给出下列器材：
①电流表G₁(10mA  内阻100Ω左右)  ②电流表G₂ (5mA 内阻150Ω左右)
③定值电阻R₁（R₁=100Ω）          ④定值电阻R₂（R1=10Ω）
⑤滑动变阻器R₃（0－20Ω）
⑦干电池（1.5V 内阻未知）
⑧单刀单掷开关
⑨单刀双掷开关导线若干
A.在方框中画出实验电路设计图；
B.选择的定值电阻是 （填代号）；

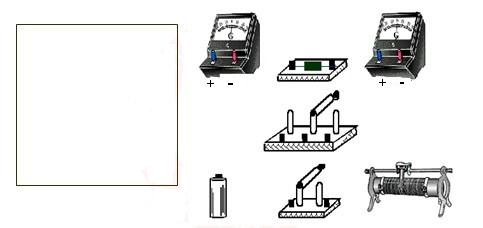

C.将下列实物仪器用导线按要求连接起来。
　　

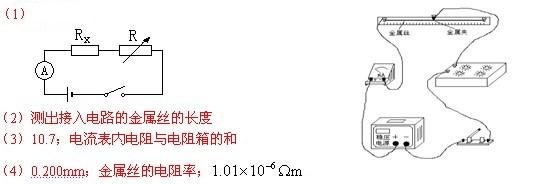

某实验小组利用实验室提供的器材探究一种金属丝的电阻率。所用的器材包括：输出为3V的直流稳压电源、电流表、待测金属丝、螺旋测微器（千分尺）、米尺、电阻箱、开关和导线等。

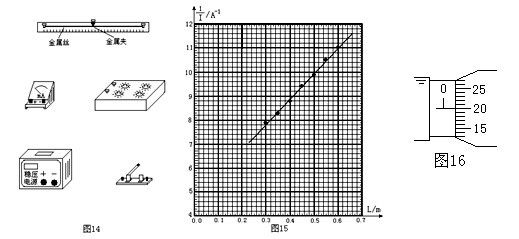

（1）他们截取了一段金属丝，拉直后固定在绝缘的米尺上，并在金属丝上夹上一个小金属夹，金属夹可在金属丝上移动。请根据现有器材，设计实验电路，并连接电路实物图14。
（2）实验的主要步骤如下：
① 正确连接电路，设定电阻箱的阻值，开启电源，合上开关；
② 读出电流表的示数，记录金属夹的位置；
③ 断开开关，______________，合上开关，重复②的操作。
（3）该小组测得电流与金属丝接入长度关系的数据，并据此绘出图15的关系图线，其斜率为_____________
A^-1m^-1（保留三位有效数字）；图线纵轴截距与电源电动势的乘积代表了___________________的电阻之和。
　　
（4）他们使用螺旋测微器测量金属丝的直径，示数如图16所示。金属丝的直径是_______。图15中图线的斜率、电源电动势和金属丝横截面积的乘积代表的物理量是____________，其数值和单位为_______________（保留三位有效数字）。

有人设想了一种静电场：电场线是以某点为圆心的同心圆，电场线分布均匀，方向如图所示。这种分布的静电场是否可能存在？试述理由。
