上海市浦东新区2010年高考预测物理试卷

意大利科学家伽利略在研究物体变速运动规律时，做了著名的“斜面实验”，他测量了铜球在较小倾角斜面上的运动情况，发现铜球做的是匀变速直线运动，且铜球加速度随斜面倾角的增大而增大，于是他对大倾角情况进行了合理的外推，由此得出的结论是

关于能源和能量，下列说法中正确的是

如图所示，某同学通过滑轮组将一重物缓慢吊起的过程中，该同学对绳的拉力将（滑轮与绳的重力及摩擦不计）
　　

如图所示，一个物体沿固定斜面匀速滑下，下列说法中正确的是
　　

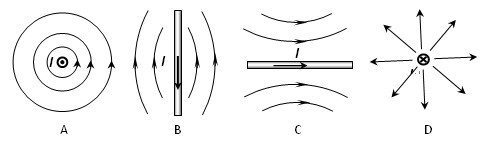

下列各图表示通电直导线周围的磁感线分布情况，其中正确的是
　　

卢瑟福通过α粒子散射实验，判断出原子的中心有一个很小的核，并由此提出了原子的核式结构模型。如图所示的平面示意图中，①、②两条线表示某两个α粒子运动的轨迹，则沿轨迹③射向原子核的α粒子经过原子核后可能的运动轨迹为
　　

关于光电效应的叙述，下列说法中正确的是

　

　

如图所示，一列简谐横波沿x轴正方向传播，波速为200m/s。a、b为波上的两个质点，由此可知
　　

从地面以初速度v0竖直上抛一个质量为m的小球，小球上升的最大高度为H，设运动过程中空气阻力f大小恒定。小球从抛出到最高点的过程，下列说法中正确的是

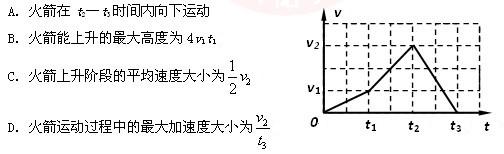

一枚火箭由地面竖直向上发射，其v~t图像如图所示，则
　　

如图所示，两端开口的U型玻璃管左管插入水银槽中，右管内有一段水银柱，管中封闭有一定质量的理想气体，左管始终没有离开水银面，下列说法中正确的是　　

质点仅在恒力F作用下，在xOy平面内由原点O运动到A点的轨迹及在A点的速度方向如图所示，则恒力F的方向可能沿
　　

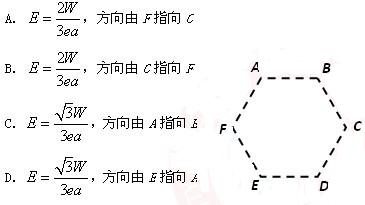

如图所示，在匀强电场中，A、B、C、D、E、F六点构成一边长为a的正六边形，电场方向平行于纸面。一电子e在外力作用下从A点移动到C点，克服电场力做功W，从C点移动到E点，其电势能减少W。则关于该匀强电场场强E的大小和方向的判断，正确的是
　　

如图是一个气缸的截面示意图，它由两个直径不同的圆筒形容器构成。气缸固定且内壁光滑，气缸内的活塞将气缸分成A、B、C三部分，A、B两处充有理想气体，温度相同，C处是真空。开始时活塞处于静止状态，若将A、B两部分气体同时升高相同的温度，则
　　

如图所示，质量为m的物体A系于两根轻弹簧l₁、l₂上，l₁的一端悬挂在天花板上C点，与竖直方向夹角为θ，l₂水平拉直，左端固定于墙上B点，物体处于静止状态．则
　　

如图所示，接有灯泡L的平行金属导轨水平放置在匀强磁场B中，一导体棒与两根导轨接触良好并在P、Q间做简谐运动，O为其平衡位置。若两根导轨的电阻不计，则导体棒从P运动到Q的过程中
　　

直杆AB和直角弯杆BCD按如图所示连接，A、B、D处均为铰链，杆及铰链的质量都不计。ABCD构成一长方形，将重力为G、可视为质点的物块放在图中P处。则
　　

在α、β、x、γ四种射线中，穿透能力最强的是 ＿＿ 射线；其中不属于电磁波的为 ＿＿ 射线。

如图甲所示，气垫导轨装置的两端以及导轨上滑块的两端都装有缓冲弹簧片（图乙是缓冲弹簧片放大的俯视图），其作用是使滑块在导轨上运动到两端时速度发生改变。如果在水平气垫导轨上以0.1m/s速度向左运动的滑块从弹簧片之间开始接触到滑块速度减为零的过程历时0.1s，则滑块在减速过程中，其加速度 ＿＿ （选填“变大”、“变小”或“不变”）；滑行的距离 ＿＿ 0.005m。（选填“大于”、“小于”或“等于”）
　　

有位同学利用DIS实验来测小车的加速度：他做了一个U型遮光板，遮光片宽度为5mm，两遮光片间的透光部分距离为10cm，如图所示。将此遮光板装在小车上，实验时测得两次遮光时间分别为t1=0.100s，t2=0.050s，则第一个遮光片通过光电门的速度平均大小为________m/s；小车的加速度大小约为________m/s²。
　　

如图所示，a、b、c三点的坐标分别为a（40，0，0）、b（0，30，0）、c（0，0，40），用每厘米长度电阻为0.1 的导线依次连接abcOa点，形成闭合回路。该空间存在一个沿x轴正方向的匀强磁场，其磁感应强度大小随时间变化的关系式为B=（0.7+0.6t）T，则回路中的感应电流方向为 ＿＿ （选填“abcOa”或“aOcba”）；大小为 ＿＿ A。
　　

某兴趣小组在探究物体动能大小实验时，让一物体在恒定合外力作用下由静止开始沿直线运动，记录下速度、时间、位置等实验数据，然后分别作出动能Ek随时间变化和动能随位置变化的两个图线，但横坐标没有标出，请你判断物体动能随位置变化的图线应是图 ＿＿ ；若图甲中OA连线的斜率为p，图乙中直线的斜率为q，则物体在A点所对应的瞬时速度的大小为 ＿＿ 。
　　

下列事实，分别说明声波的什么现象：
（1）“空谷回声”是声波的 ＿＿ 现象；
（2）“闻其声而不见其人”是声波的 ＿＿ 现象。

在用注射器、压强传感器等器材验证玻意耳定律的实验中，应 ＿＿ （选填“快速”或“缓慢”）推拉活塞；若操作完全正确，对测得的实验数据处理时，发现各组同学计算的气体压强P与体积V的乘积值不完全相等，其主要原因可能是由于封闭气体的 ＿＿ 不同。

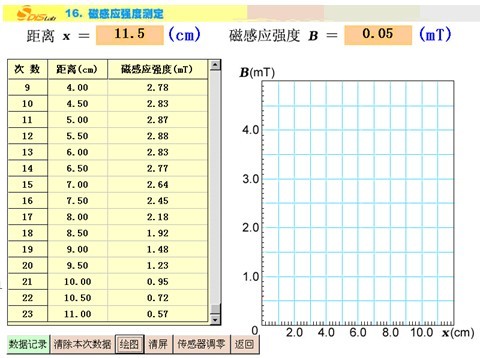

如图所示为“DIS”实验磁传感器，用该传感器对通电螺线管内的磁感应强度进行测量，步骤如下：　　
打开“DIS”教材专用软件，点击软件菜单上“磁感应强度测定”，显示出数据表格和B-x坐标。B为螺线管通电后产生的磁感应强度，x为磁传感器顶端与测量起始点的距离。
实验时，每改变一次x值（改变幅度为0.5cm），点击“数据记录”一次，得出若干组不同的B、x值。
测量通电螺线管内的磁感强度

　　　

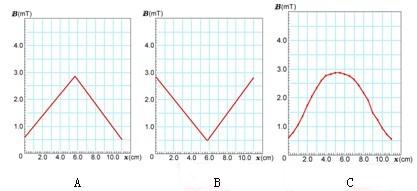

（1）启动“绘图”功能，可以得到B-x图线如下图中的（ ＿＿ ）
　　　　
                                                                            D
（2）分析实验结果，可得出如下结论：
 ＿＿ 。

卡文迪许设计扭秤实验测定了万有引力恒量，实验中通过万有引力使石英丝扭转的办法巧妙地测量了极小的万有引力。现有学生研究用某种材料做成的圆柱体在外力矩作用下发生扭转的规律，具体做法是：做成长为L、半径为R的圆柱体，使其下端面固定，在上端面施加一个扭转力矩M，使上端面半径转过一扭转角θ，现记录实验数据如下：　　


实验次数	M/×10-2N·m	L/×10-2 m	R/×10-4 m	θ/度
1	1	5	5	5.1
2	2	5	5	10.0
3	2	10	5	19.9
4	2	10	10	5.0
5	3	10	5	30.2
6	3	15	5	44.9
7	4	20	15	8.9

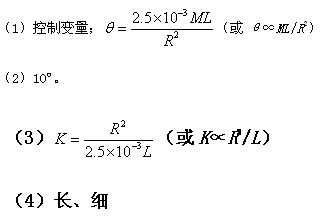

（1）利用上表实验数据，可以采取____________法，分别研究扭转角θ与M、θ与L、θ与R的关系，进而得出θ与M、L、R的关系是________________。
（2）用上述材料做成一个长为0.4m，半径为0.002m的圆柱体，在下端面固定，上端面受到M=4×10^-2 N•m的扭转力矩作用下，上端面将转过的角度是________。
（3）若定义扭转系数,则K与R、L的关系是______________。
（4）根据上述结果，为提高实验的灵敏度，卡文迪许在选取石英丝时，应选用长度_______（选填“长”或“短”）一点、截面_______一点（选填“粗”或“细”）的石英丝。

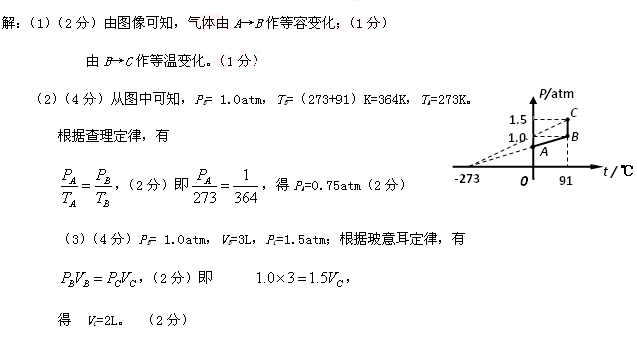

某同学利用DIS实验系统研究一定量理想气体的状态变化，实验后计算机屏幕显示如下的P-t图像。已知在状态B时气体的体积为VB=3L，问
　　
（1）气体由A→B，B→C各作什么变化？
（2）气体在状态A的压强是多少？
（3）气体在状态C的体积是多少？

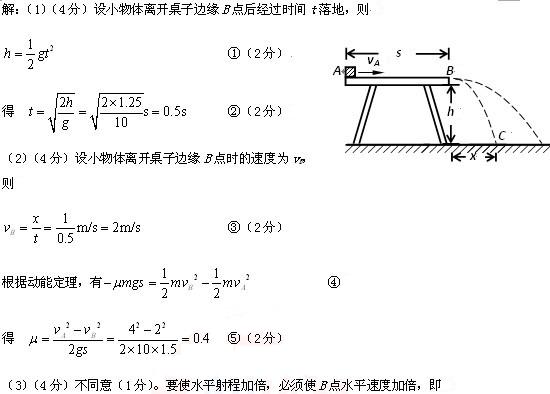

如图所示，小物体放在高度为h=1.25m、长度为S=1.5m的粗糙水平固定桌面的左端A点，以初速度vA=4m/s向右滑行，离开桌子边缘B后，落在水平地面C点，C点与B点的水平距离x=1m，不计空气阻力。试求：（g取10m/s²）
　　
（1）小物体离开桌子边缘B后经过多长时间落地？
（2）小物体与桌面之间的动摩擦因数多大？

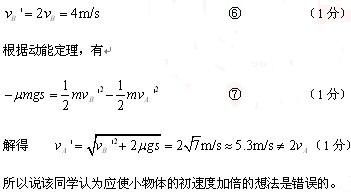

（3）为使小物体离开桌子边缘B后水平射程加倍，即 ，某同学认为应使小物体的初速度vA' 加倍，即v_A'=2 v_A ，你同意他的观点吗？试通过计算验证你的结论。

如图所示，宽度为L的金属框架竖直固定在绝缘地面上，框架的上端接有一特殊的电子元件，如果将其作用等效成一个电阻，则其阻值与其两端所加的电压成正比，即等效电阻R=KU，式中k为恒量。框架上有一质量为m的金属棒水平放置，金属棒与框架接触良好无摩擦，离地高为h，磁感应强度为B的匀强磁场与框架平面相垂直。将金属棒由静止释放，棒沿框架向下运动。不计金属棒电阻，问：
　　

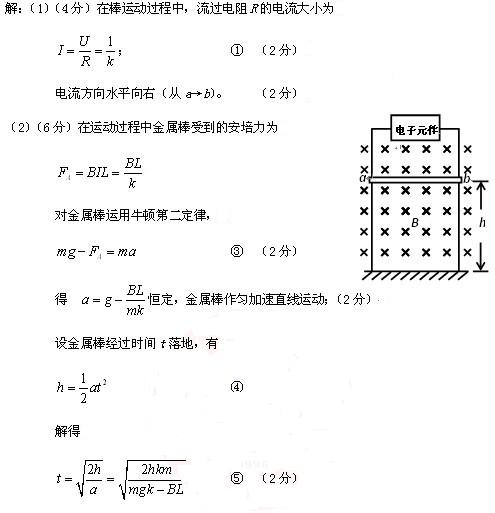

（1）金属棒运动过程中，流过棒的电流多大？方向如何？
（2）金属棒经过多长时间落到地面？

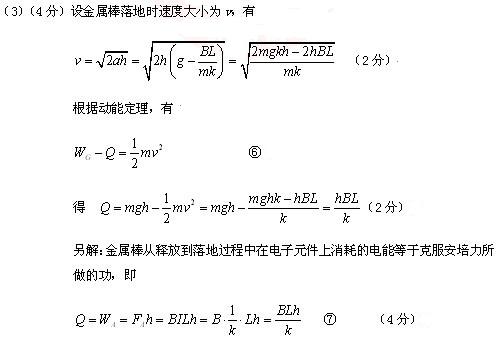

（3）金属棒从释放到落地过程中在电子元件上消耗的电能多大？

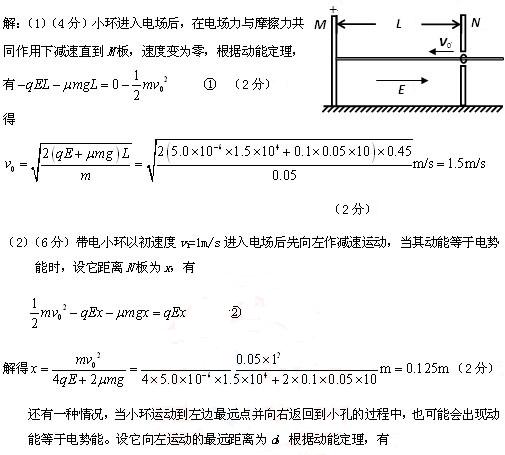

如图所示，间距为L=0.45m的带电金属板M、N竖直固定在绝缘平面上，板间形成匀强电场，场强E=1.5 ×10⁴V/m。N板接地（电势为零），其中央有一小孔，一根水平绝缘细杆通过小孔，其左端固定在极板M上。现有一质量m=0.05kg，带电量q =＋5.0×10^-6 C的带正电小环套在细杆上，小环与细杆之间的动摩擦因数为μ=0.1。小环以一定的初速度对准小孔向左运动，若小环与金属板M发生碰撞，碰撞中能量不损失（即碰后瞬间速度大小不变）。设带电环大小不计且不影响金属板间电场的分布（g取10m/s²）。求：
　　
（1）带电小环以多大的初速度v₀进入电场，才能恰好到达金属板M？

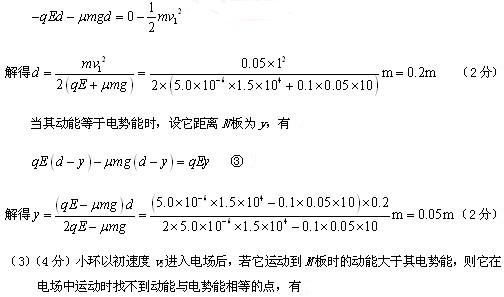

（2）若带电小环以初速度v₁=1m/s进入电场，当其动能等于电势能时，距离N板多远？

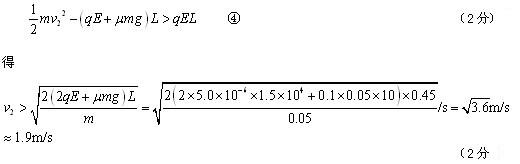

（3）小环至少以多大的初速度v₂进入电场，它在电场中运动时找不到动能与电势能相等的点？
