浙江省2011年高考模拟预测卷（7）物理卷

(电场)光滑绝缘细杆与水平面成θ角固定，杆上套有一带正电小球。为使小球静止在杆上，可加一匀强电场。问图中给出的四个方向中，沿哪些方向加电场，有可能使小球在杆上保持静止（    ）
　　

　

(磁场)如图所示，一导线弯成半径为a的半圆形闭合回路。虚线MN右侧有磁感应强度为B的匀强磁场。方向垂直于回路所在的平面。回路以速度v向右匀速进入磁场，直径CD始终与MN垂直。从D点到达边界开始到C点进入磁场为止，下列结论不正确的是（    ）
　　

(力学综合)利用速度传感器与计算机结合，可以自动作出物体运动的图象，某同学在一次实验中得到的运动小车的v-t图象如图所示，由此可以知道：（    ）
　　

(光学)频率不同的两束单色光1和2以相同的入射角从同一点射入一厚玻璃板后，其光路如下图所示，下列说法正确的是（    ）
　　

(天体运动)我国第一颗月球探测卫星“嫦娥一号”在西昌卫星发射中心发射成功．在卫星绕月球做匀速圆周运动的过程中，下列说法中正确的是 （    ）

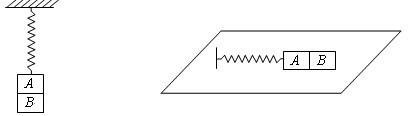

人造卫星绕地球做匀速圆周运动时处于完全失重状态，物体对支持面没有压力，所以在这种环境中已无法用天平称量物体的质量.针对这种环境，某兴趣小组通过查资料获知：弹簧振子做简谐运动的周期为　　（其中m是振子的质量，k是弹簧的劲度系数）.他们设计了一种装置来间接测量物体的质量，如图所示，A是带夹子的金属块，金属块和夹子的总质量为m0，B是待测质量的物体（可以被A上的夹子固定），弹簧的劲度系数k未知，
但他们有一块秒表.他们按照以下步骤进行了实验：
A.不放B时用秒表测出弹簧振子完成30次全振动的时间t₁；
B.将B固定在A上，用秒表测出弹簧振子完成30次全振动的时间t₂.
　　

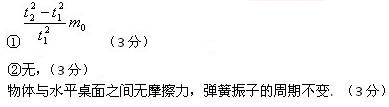

①写出待测物体质量的计算公式为m=            （用所测物理量和已知物理量表示）
②由于太空中受到条件的限制，只能把该装置放在如图所示的粗糙水平桌面上进行操作，则该操作对实验结果    （填“有”或“无”）影响，因为

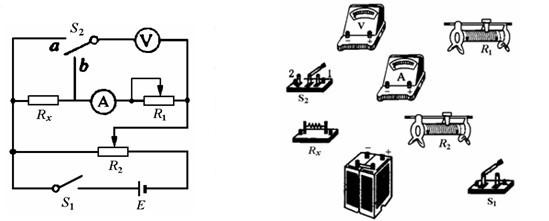

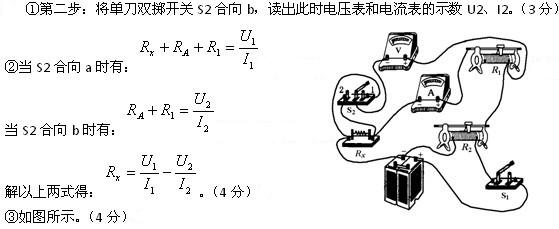

用伏安法测电阻时，由于电压表、电流表内阻的影响，不论使用电流表内接法还是电流表外接法，都会产生系统误差。为了消除系统误差，某研究性学习小组设计了如图所示的测量电路。
　　
①请完成下列操作过程：
第一步：先将R₂的滑动头调到最左端，单刀双掷开关S₂合向a，然后闭合电键S₁，调节滑动变阻器R₁和R₂，使电压表和电流表的示数尽量大些（不超过量程），读出此时电压表和电流表的示数U₁、I₁.
第二步：保持两滑动变阻器的滑动触头位置不变，
②根据以上记录数据写出被测电阻R_x的表达式R_x=        .
③根据实验原理图连接好实物图

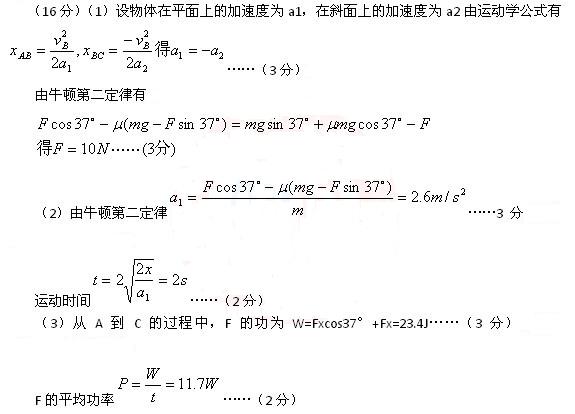

(力学)如图所示，小物体的质量为m=2kg ，AB=BC=1.3m，物体与AB、BC间的动摩擦因数μ=0.2。  今用一与水平方向成37°的恒力F作用于物体，让物体从静止出发，运动到C点时物体的速度恰好为零  （忽略物体在B点处的机械能损失，重力加速度g=10m/s²，sin37°=0.6，cos37°=0.8）求：
　　
（1）力F多大？
（2）从A运动到C的时间多长？
（3）F的平均功率是多少？

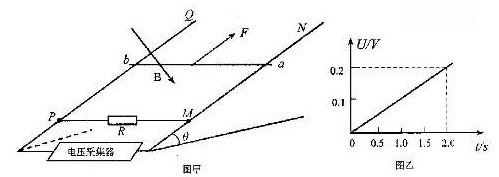

(电磁感应)如图甲所示，光滑且足够长的平行金属导轨MN、PQ与水平面间的倾角=30°，两导轨间距L=0.3m。导轨电阻忽略不计，其间连接有阻值R=0.4Ω的固定电阻。开始时，导轨上固定着一质量m=0.1kg、电阻r=0.2Ω的金属杆ab，整个装置处于磁感应强度B=0.5T的匀强磁场中，磁场方向垂直导轨面向下。现拆除对金属杆ab的约束，同时用一平行金属导轨面的外力F沿斜面向上拉金属杆ab，使之由静止开始向上运动。电压采集器可将其两端的电压U即时采集并输入电脑，获得的电压U随时间t变化的关系如图乙所示。求：

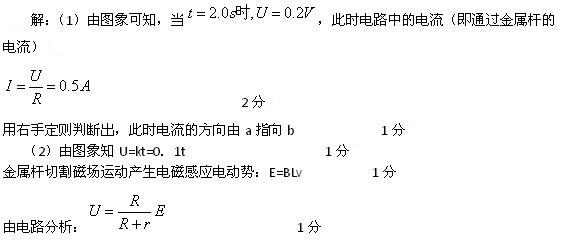

（1）在t=2.0s时通过金属杆的感应电流的大小和方向；

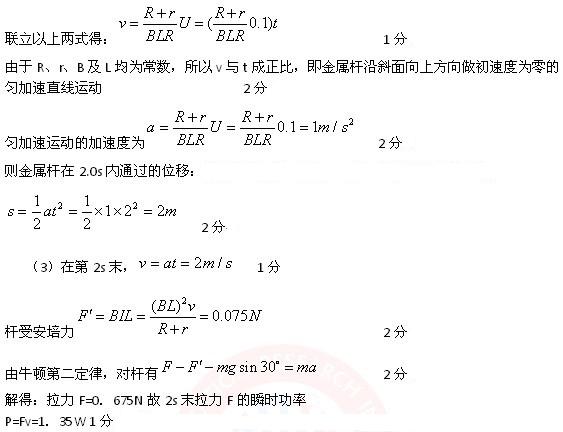

（2）金属杆在2.0s内通过的位移；
（3）2s末拉力F的瞬时功率。
　　

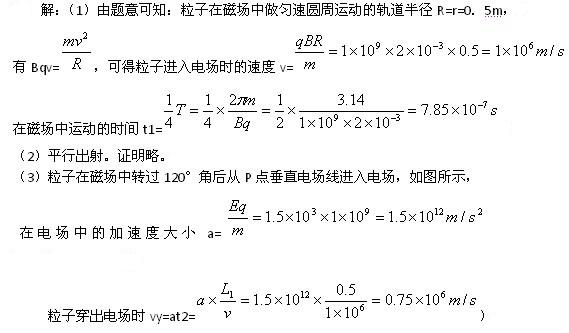

(复合场)如图所示，真空有一个半径r=0．5m的圆形磁场，与坐标原点相切,磁场的磁感应强度大小B=2×10^-3 T,方向垂直于纸面向里，在x=r处的虚线右侧有一个方向竖直向上的宽度为L1=0．5 m的匀强电场区域，电场强度E=1．5×10³ N/C。在x=2 m处有一垂直x方向的足够长的荧光屏，从O点处向不同方向发射出速率相同的荷质比=1×10⁹ C/kg带正电的粒子，粒子的运动轨迹在纸面内，一个速度方向沿y轴正方向射入磁场的粒子，恰能从磁场与电场的相切处进入电场。不计重力及阻力的作用。求：
（1）粒子进入电场时的速度和沿y轴正方向射入的粒子在磁场中运动的时间？
（2）从O点入射的所有粒子经磁场偏转后出射的速度方向有何特点？请说明理由。

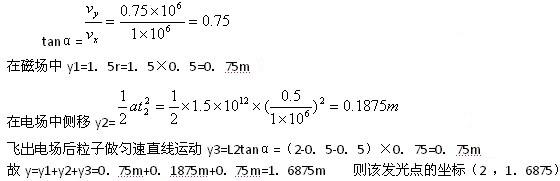

（3）速度方向与y轴正方向成30°（如图中所示）射入磁场的粒子，最后打到荧光屏上，该发光点的位置坐标。
