2011年天津高考物理预测卷三

叠罗汉是一种二人以上层层叠成各种造型的游戏娱乐形式，也是一种高难度的杂技。图示为六人叠成的三层静态造塑，假设每个人的重量均为G ,下面五人的背部均呈水平状态，则最底层正中间的人的一只脚对水平地面的压力约为（    ）
　　
　　

在空军演习中，某空降兵从悬停在空中的直升飞机上跳下，从跳离飞机到落地的过程中沿竖直方向运动的v–t图像如图所示，则下列说法正确的是 （    ）
　　

如图所示，两柬不同靠单色光a和b，分别从A₁、B₁沿半径射人截面为半圆形的玻璃砖，经过圆心O后分别沿0A₂，方向和0B₂方向射出，且两入射光之间的夹角和两出射光之间的夹角都等于θ，该角小于10°．下列说法中正确的是（    ）
　　

如图所示，将一根绝缘硬金属导线弯曲成一个完整的正弦曲线形状，它通过两个小金属环a、b与长直金属杆导通，在外力F作用下，正弦形金属线可以在杆上无摩擦滑动。杆的电阻不计，导线电阻为R，ab间距离为2L，导线组成的正弦图形项部或底部到杆距离都是L／2。在导线和杆平面内有一有界匀强磁场区域，磁场的宽度为2L，磁感应强度为B. 现在外力F作用下导线沿杆以恒定的速度v向右运动，在运动过程中导线和杆组成的平面始终与磁场垂直。t＝0时刻导线从O点进入磁场，直到全部穿过磁场，外力F所做功为（    ）
　　
　　

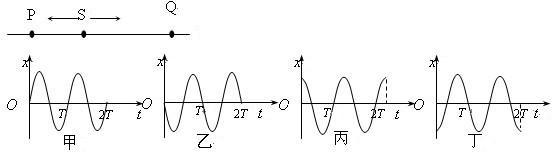

如图所示，波源S从平衡位置y=0开始振动，运动方向竖直向上(y轴的正方向)，振动周期T=0.01s，产生的机械波向左、右两个方向传播，波速均为v=80m/s，经过一段时间后，P、Q两点开始振动，已知距离SP=1.2m、SQ=2.6m.若以Q点开始振动的时刻作为计时的零点，则在下图所示的四幅振动图象中，能正确描述S、P、Q三点振动情况的是（    ）
　　

现有两个边长不等的正方形ABCD和abcd，如图所示，且Aa、Bb、Cc、Dd间距相等。在AB、AC、CD、DB的中点分别放等量的正点电荷或负点电荷。则下列说法中正确的是（    ）
　　

2008年1月10日开始的低温雨雪冰冻造成我国部分地区严重灾害，其中高压输电线因结冰而损毁严重．此次灾害牵动亿万人的心．为消除高压输电线上的冰凌，有人设计了这样的熔冰思路：利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U，电流为I，热耗功率为ΔP；除冰时，输电线上的热耗功率需变为9ΔP，则除冰时(认为输电功率和输电线电阻不变)（    ）

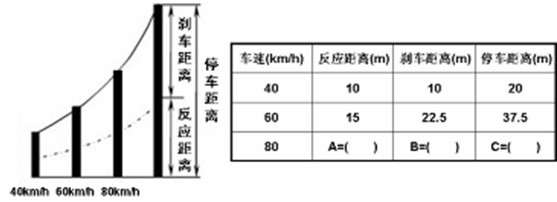

( 1 )下图是《驾驶员守则》中的安全距离图示和部分安全距离表格：
　　
请根据图表计算

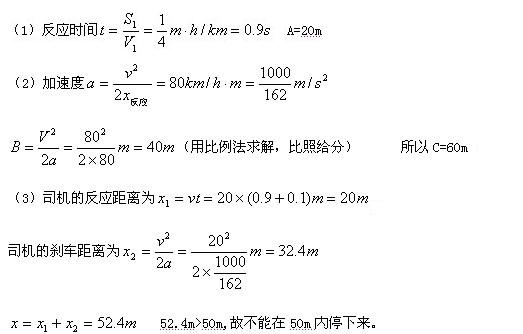

①如果驾驶员的反应时间一定，请在表格中填上A的数据；
②如果路面情况相同，请在表格中填上B、C的数据；
③如果路面情况相同，一名喝了酒的驾驶员发现前面50m处有一队学生正在横穿马路，此时他的车速为72km/h，而他的反应时间比正常时慢了0.1s，请问他能在50m内停下来吗？

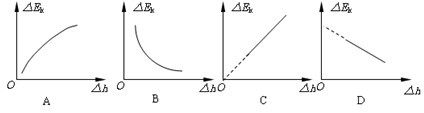

( 2 )如图是一位同学做“探究动能定理”的实验装置．
　　
①他让一重物拉着一条纸带自由下落，通过打点计时器在纸带上打下的点，再取纸带的一段进行研究．那么测定重力做功和物体动能的增加量时，需要用　　    测量这一段的　　            ，并计算重物在这一段运动的初速度和末速度。
　

　　

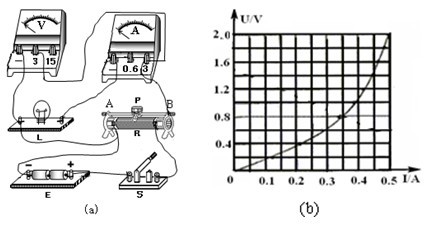

( 3 )某同学通过连接下图(a)实验器材来描绘额定电压为2.0V，额定功率为1.0W的小灯泡Ｌ的Ｕ—Ｉ图线(要求Ｌ的电流从零开始)．其中电源的电动势为3V。
①该同学有两条连线是错误的，请在图(a)中对错线打“×”，并画出正确连线。
　　
②他根据实验数据，计算并描绘出Ｕ－Ｉ的图象如图(b)所示。由图象可知，当所加电压为0.8V时，灯丝电阻为_______Ω，灯泡实际消耗的电功率为________Ｗ；而由此图可知小灯泡Ｌ的电阻随着电压的增大而　　　　。(计算结果保留二位有效数字)

如图所示，O点为固定转轴，把一个长度为l的细绳上端固定在O点，细绳下端系一个质量为m的小摆球，当小摆球处于静止状态时恰好与平台的右端点B点接触，但无压力。一个质量为M的小钢球沿着光滑的平台自左向右运动到B点时与静止的小摆球m发生正碰，碰撞后摆球在绳的约束下作圆周运动，且恰好能够经过最高点A，而小钢球M做平抛运动落在水平地面上的C点。测得B、C两点间的水平距离DC=x，平台的高度为h，不计空气阻力，本地的重力加速度为g，请计算：
　　

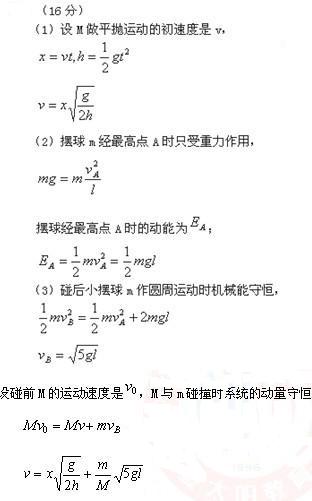

（1）碰撞后小钢球M做平抛运动的初速度大小；
（2）小把球m经过最高点A时的动能；
（3）碰撞前小钢球M在平台上向右运动的速度大小。

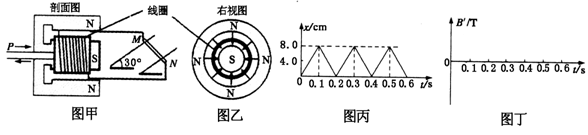

日本专家研究调查得出了一个惊人的结论，东京高速道路所形成的振动可产生4GW以上的电力，这一数值相当于供给东京23个区的家庭用电的4成．如图甲所示是某人设计的一种振动发电装置，它的结构是一个套在辐向形永久磁铁槽中的半径为r＝0.1m、匝数为n＝20的线圈，磁场的磁感线均沿半径方向均匀分布(其右视图如图乙所示)．在线圈所在位置磁感应强度B的大小均为0.2T，线圈的电阻为1. 5Ω，它的引出线接有质量为0.01kg、电阻为0.5Ω的金属棒MN，MN置于倾角为30°的光滑导轨上，导轨宽度为0.25m.外力推动线圈框架的P端，使线圈沿轴线做往复运动，便有电流通过MN.当线圈向右的位移x随时间t变化的规律如图丙所示时(x取向右为正)，g＝10m/s².求：

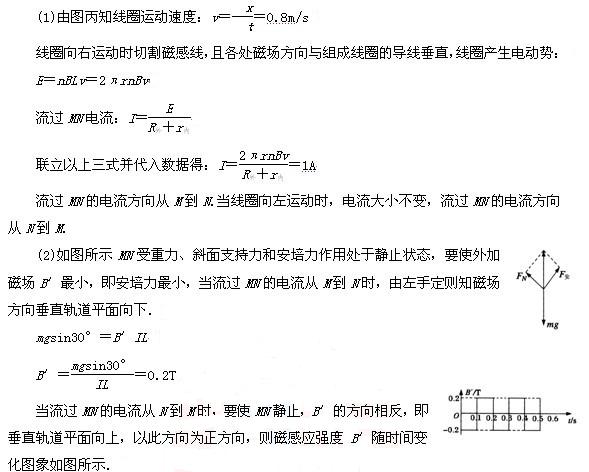

(1)若MN固定不动，流过它的电流大小和方向？
(2)若MN可自由滑动，至少要加多大的匀强磁场B′才能使MN保持静止，请在图丁中画出磁感应强度B′随时间变化的图象．
　　

火车车厢之间由车钩连接，火车起动前车钩间都有间隙。不妨将火车的起动简化成如图所示的情景：在光滑水平面上有19个静止的质量均为m的木箱，自右向左编号依次为0、1、2、3、……18，相邻木箱之间由完全非弹性的钩子连接，当钩子前后两部分相碰时，与钩子相连的两木箱速度立即变为相等。所有木箱均静止时，每一个车钩前后两部分间的距离都为L。

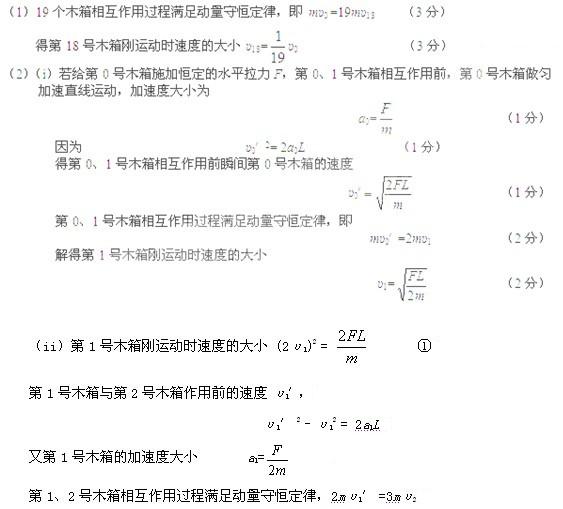

（1）若只给第0号木箱一个水平向右的初速度υ₀，求第18号木箱刚运动时速度的大小；
（2）若从某时刻开始，持续对第0号木箱施加向右的水平恒力F，使木箱从静止开始运动，求
（i）第1号木箱刚运动时速度的大小；

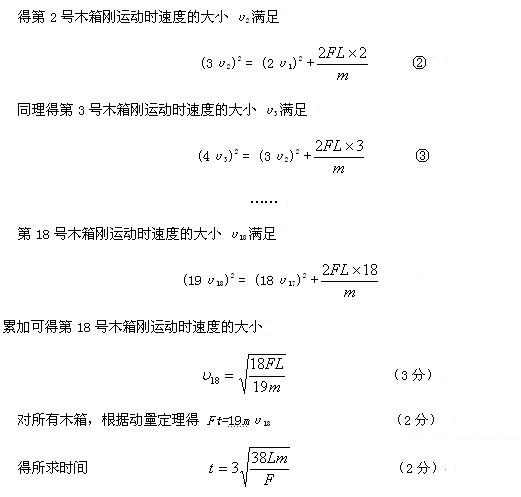

（ii）从施加恒力F到第18号木箱开始运动经历的时间。
