福州市八县协作校2009--2010学年第二学期半期联考高二物理试卷

一交变电流的电压表达式为u＝100 sin120πt （V），由此表达式可知:

如图2所示，当交流电源电压为220V，频率为50Hz时，三只灯泡A、B、D的亮度相同。若将交流电的频率改为100Hz，但交流电源电压仍为220V，则：
　　

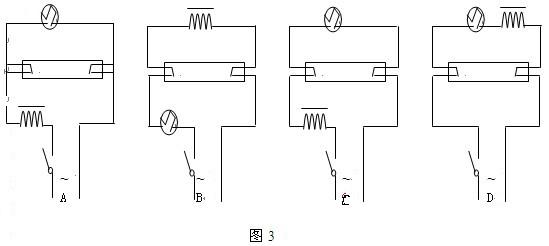

图3中关于日光灯电路图正确的是:
　　

如图4所示，A，B都是很轻的铝环，分别吊在绝缘细杆的两端，杆可绕中间竖直轴在水平面内转动，环A是闭合的，环B是断开的。若用磁铁分别接近这两个圆环，则下面说法正确的是:
　　

一个矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴匀速转动，线圈中的感应电动势e随时间t变化如图5所示。则:
　　

带铁芯的电感线圈L的电阻与电阻器R的阻值相同，A1 、A2，为完全相同的两电流表，将它们组成如图6所示电路，则下列说法正确的是：
　　

电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图7所示．现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是:
　　

如图8是街头变压器通过降压给用户供电的示意图。变压器输入电压是市电网的电压，可以认为不变。输出电压通过输电线输送给用户，输电线的电阻用R0表示，变阻器R表示用户用电器的总电阻，当滑动变阻器触头P向下移动时，下列说法中错误的是:
　　

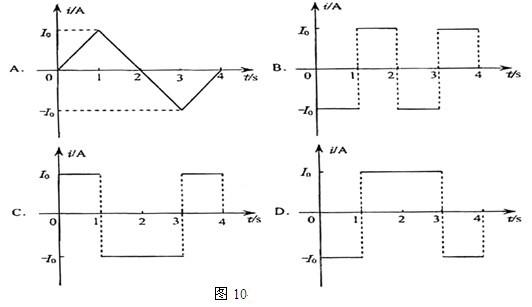

矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间t变化的规律如图9所示。若规定顺时针方向为感应电流i的正方向，图10 i-t图像中正确的是:
　　
　　

如图11所示是一交流电压随时间变化的图象，此交流的周期为_  __s，交流电压的有效值为___  __V。
　　

如图12所示，线圈的面积是0.05m2，共100匝；线圈的电阻r＝1Ω，外接电阻R＝24Ω。匀强磁场的磁感应强度为　　 T，当线圈以300r/min的转速匀速转动时，若从线圈平面与磁感线平行时开始计时，则线圈中感应电动势的最大值为_    __v，感应电动势的瞬时值表达式为e=_____________（v），电路中电流表的示数为_________ A。
　　　　

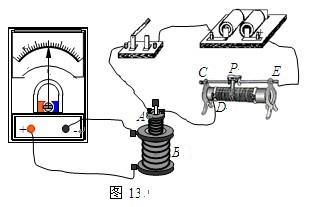

某同学用如图13所示的实验器材探究电磁感应现象。他连接好电路并检查无误后，闭合电键的瞬间观察到电流表G指针向右偏转，电键闭合后，他还进行了下列操作：
（1）将滑动变阻器的滑动触头P快速向接线柱C移动，电流计指针将________（填“左偏”、“右偏”或“不偏”）。
（2）将线圈A中的铁芯快速抽出，电流计指针将______（填“左偏”、“右偏”或“不偏”）
　　

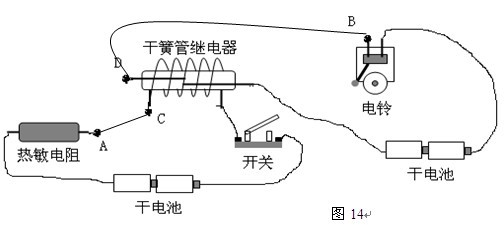

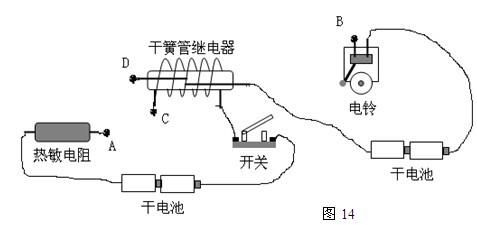

根据图14中所提供的器材，请正确将A、B、C、D四个接线柱的接线接好，使其成为一个以热敏电阻为传感器的简易报警器（当温度过高时，电铃会响铃报警）。
　　

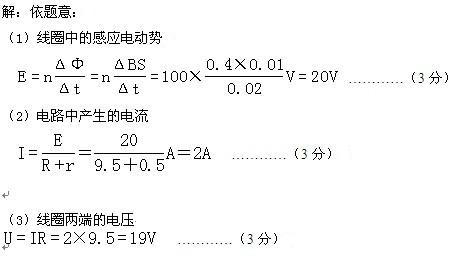

一个线圈有100匝、面积为0.01m2，线圈的内电阻为0.5Ω，线圈两端接一个9.5Ω的电阻。线圈在0.02S的时间内从磁感应强度均为0.4T的磁铁两极间移出，求：
（1）线圈的感应电动势多大？
（2）电路中产生的电流多大？
（3）线圈两端的电压多大？

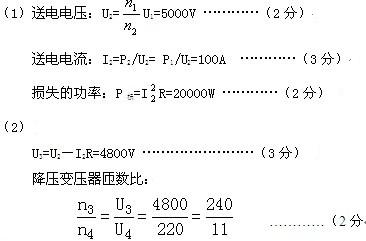

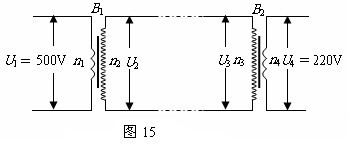

如图15所示，一小型发电站通过升压变压器B1和降压变压器B2把电能输送给用户(B1 和B2都是理想变压器)，已知发电机的输出功率为500kW，输出电压为500V，升压变压器B1原、副线圈的匝数比为1∶10，两变压器间输电导线的总电阻为2Ω。降压变压器B2的输出电压为220V。求：
（1）输电导线上损失的功率；
（2）降压变压器B2的原、副线圈的匝数比
　　

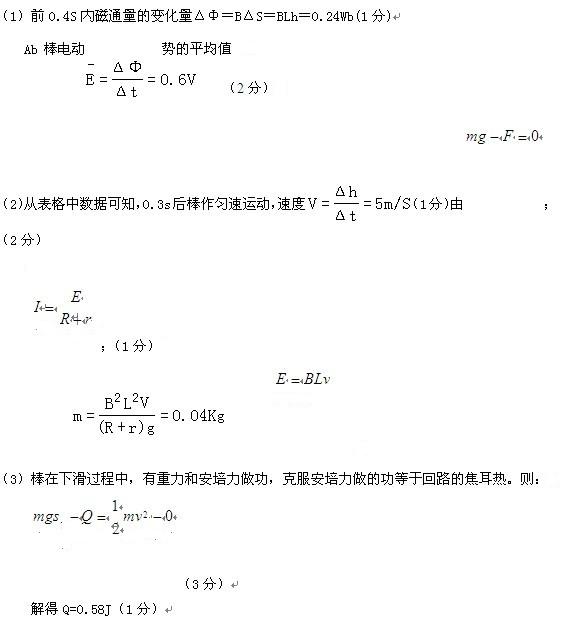

如图16所示，足够长的光滑平行金属导轨MN、PQ竖直放置，一个磁感应强度B＝0.50T的匀强磁场垂直穿过导轨平面，导轨的上端M与P间连接阻值为R＝0.30Ω的电阻，导轨宽度L＝0.40m。电阻为r＝0.20Ω的金属棒ab紧贴在导轨上，导轨电阻不计，现使金属棒ab由静止开始下滑，通过传感器记录金属棒ab下滑的距离，其下滑距离与时间的关系如下表所示。（g=10m/s2）


时  间t（s）	0	0.10	0.20	0.30	0.40	0.50	0.60	0.70
下滑距离h（m）	0	0.10	0.30	0.70	1.20	1.70	2.20	2.70

求：
（1）在前0. 4s的时间内，金属棒ab电动势的平均值；
（2）金属棒的质量m；
（3）在前0.7s的时间内，电阻R上产生的热量QR 。
