江苏省南京市2011年初中毕业生学业物理真题试卷

下列做法中符合安全用电规范的是

以下估测与实际情况相符的是

如图所示，用焦距为l0cm的凸透镜，观察一张印有2014年南京青奥会会徽的图片，此时图片到凸透镜的距离应
　　

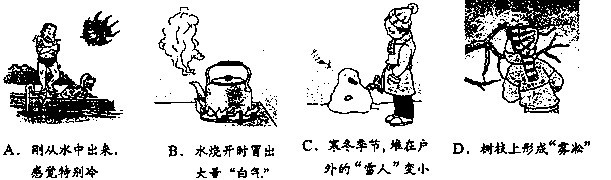

如图所示的现象中，属于汽化的是
　　

关于粒子和宇宙，下列认识中正确的是

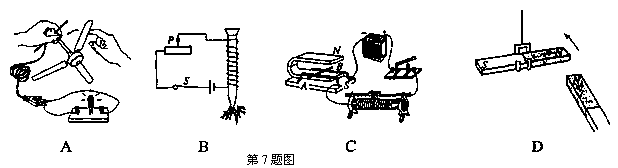

如图所示的四幅图中能说明发电机工作原理的是
　　

下列现象中，不能说明物体具有惯性的是

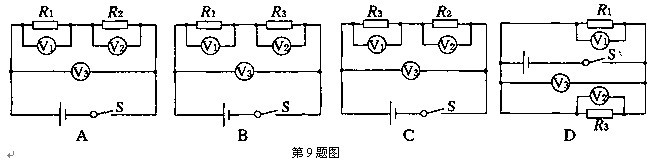

在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是
　　

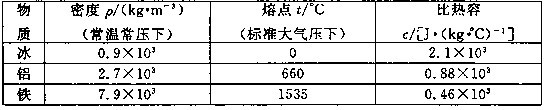

小明根据所学的物理知识并结合下列表格中的数据，得出以下四个结论，其中正确的是
　　

将小铁块和小木块放入一盆水中．结果发现木块浮在水面上，铁块沉入水底，就此现象，下列分析正确的是

如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是
　　

声音是由于物体 ＿＿ 产生的．我们听声音就能判断谁在说话，主要是依据声音的 ＿＿ (选填“音调”、“响度”或“音色”)．

太阳能属于      (选填“可再生”或“不可再生”)能源．光波        (选填“属于”或“不属于”)电磁波，电磁波在真空中的传播速度是          m／s．

如图所示为我市标志性建筑紫峰大厦的外观图，大厦总高度450m．小明乘坐大厦内电梯匀速上升的过程中，以电梯为参照物，小明是 ＿＿ 的．匀速上升过程中，他的动能 ＿＿ ，重力势能 ＿＿ (选填“增大”、“减小”或“不变”)．
　　

如图所示，小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它．
　　

(1)小明看不到硬币，这是因为光在均匀介质中沿 ＿＿ 传播；
(2)将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的 ＿＿ 现象；
(3)沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了光的 ＿＿ 现象．

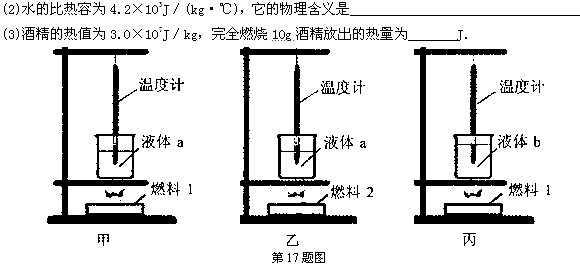

如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体质量也相同．(1)比较不同燃料的热值，应选择      两图进行实验；比较不同物质的比热容，应选择      两图进行实验；

如图为运载“渣土”的某型号载重车的示意图．
(1)为保证交通安全，交管部门规定“渣土车”在市区行驶的速度不得超过30km／h．在遵守交通规则的前提下，“渣土车”行驶3000m至少需要        h．
　

如图所示，电源电压不变，R1=6Ω，R2=4Ω．
　　
(1)当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是 ＿＿ Ω，电源电压为 ＿＿ V．
(2)当开关S1、S2和S3都闭合时，电流表示数为l.5A，此时通过R1的电流是 ＿＿ A，10s内电流通过灯泡L做的功为 ＿＿ J．

　　　

小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器R2的最大电阻为20Ω，电阻R1为l0Ω．实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有l5Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是 ＿＿ Ω和 ＿＿ Ω．
　　

某辆以蓄电池为驱动能源的环保汽车，当它在水平路面上以v =36 km／h的速度匀速行驶时，驱动电机的输入电压U=300 V，电流I=50 A．在此行驶状态下，驱动电机的输入功率是      W；若驱动电机能够将输入功率的90％转化为用于牵引汽车前进的机械功率，则汽车所受阻力为        N．

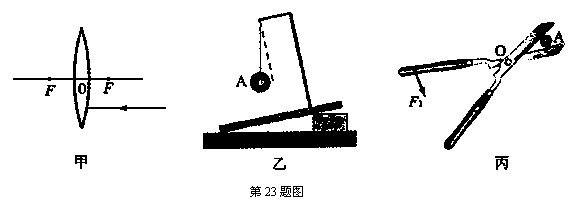

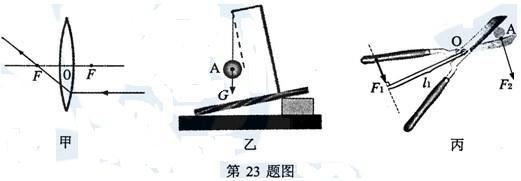

按照题目要求作图：
(1)完成图甲中光路图．
(2)画出图乙中小球A所受重力的示意图．
(3)画出图丙中F1的力臂l1，并在A点画出阻力F2的示意图。
　　　　

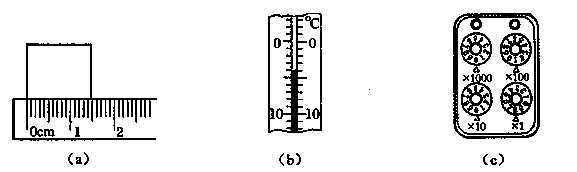

写出以下三种仪器的读数．
　　
(1)图(a)中物体的长度是    cm；
(2)图(b)中温度计的示数是    ℃；
(3)图(c)中电阻箱的示数是    Ω．

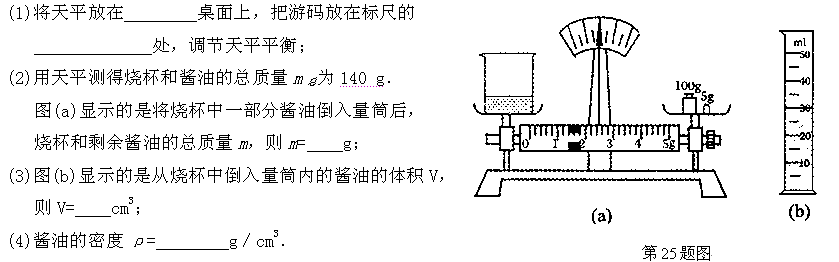

用天平和量筒测量酱油的密度．

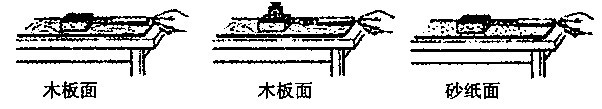

如图所示是“探究滑动摩擦力的大小与哪些因素有关”的实验．
　　
(1)实验中为了测量滑动摩擦力的大小，应用弹簧测力计沿水平方向        拉动木块；

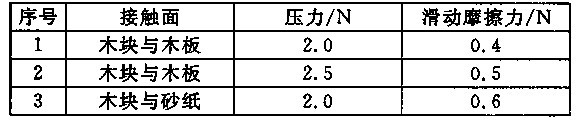

实验数据如下：
　　
(2)分析    (选填序号)两次实验数据可以得出滑动摩擦力与接触面粗糙程度的关系；
(3)在第一次实验中如果用0.5N的力水平拉动木块，则木块受到的滑动摩擦力为      N．

利用身边的器材可以做很多小实验来验证我们所学的物理知识．
　　
小明利用气球做了以下几个小实验：
(1)图甲所示，说明力可以使物体发生          ；
(2)图乙中两只气球自由悬挂在空中，用粗吸管对准A点沿垂直于纸面方向用力吹气，可观察到两气球
(选填“分开”或“合拢”)，这是因为气体流速越大，压强越    ；
(3)图乙中，若用毛皮摩擦过的橡胶棒从A点靠近气球，可观察到两气球      (选填“分开”或“合拢”)，这是因为带电体能够                                ．

如图所示是奥斯特实验的示意图．实验结论是：通电导线周围存在      ，支持此结论的现象是                  ．如果移走小磁针，该结论      (选填“成立”或“不成立”)．
　　

在综合实践活动中，某兴趣小组的同学利用纸锥和小金属球来研究“空气阻力和速度的关系”．取三个相同的纸锥，每个纸锥的质量为m，并编号为甲、乙、丙，其中在乙纸锥内固定质量为3m的小金属球，在丙纸锥内固定质量为8m的小金属球．让它们从不同高度分别自由落下，并以竖直砖墙为背景，当进入竖直砖墙的区域时，用照相机通过每隔相等的时间曝光一次的方法记录纸锥的运动过程，如图是其中一段的示意图．请根据图示回答下列问题：
　　
(1)对于图中的这段运动过程，下列说法正确的是      ；
A.只有甲做匀速直线运动
B.只有乙做匀速直线运动
C.只有丙做匀速直线运动
D.甲、乙、丙都做匀速直线运动
(2)对于图中的这段运动过程，甲、乙、丙三个纸锥的速度之比是          ；它们所受的空气阻力之比是      ；由此可以得出的实验结论是
．

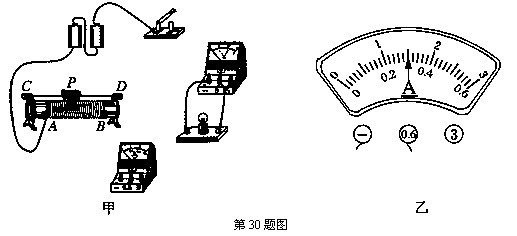

在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω，实验器材如图甲所示．
　　
(1)在图甲中，请你用笔画线代替导线将电路连接完整(导线不得交叉)；
(2)在连接电路时开关应        ，滑动变阻器的滑片应放在      (选填“A”或“B”)端；
(3)某次实验中，电压表读数为l.8V．要测量小灯泡的额定功率，应将滑片向      (选填“A”或“B”)端滑动，小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为      W．

如图所示，工人用定滑轮匀速提升重为180 N的物体，所用的拉力为200 N，在5s内物体升高的高度为2 m．此过程中，求：
　　
(1)有用功；
(2)总功的功率；
(3)定滑轮的机械效率．

小明根据所学的电学知识，想设计一个汽车超载自动报警电路．他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用——压力传感器．压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重．某压力传感器输出电压与压力的关系如下表：
　　

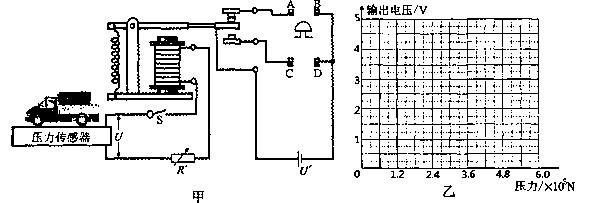

小明利用该压力传感器和电阻箱R＇(最大电阻999.9Ω)及部分其它器材设计了图甲所示的电路，闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．已知继电器线圈的电阻为25Ω，继电器电路的电源电压由传感器的输出电压U提供．(假设U不受继电器电路影响)
　　
(1)根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图像；
(2)当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在    (选填“A、B”或“C、D”)两端；
(3)小明希望压力大于或等于启动报警系统，则电阻箱R＇的电阻应调节到多大?
