2011年广东省广州市初中毕业生学业考试 物理

通过小孔所成的像一定是

城市里部分道路设计成如图1，这种下凹道路在控制噪声方面的作用是
　　

　　

以下说法正确的是

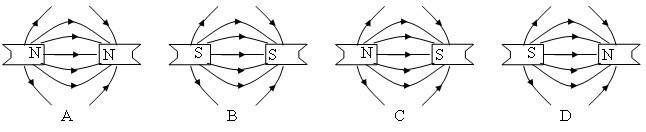

以下描述两个磁极间的磁感线分布图中，正确的是
　　

把干净的玻璃板吊在弹簧测力计的下面，记下测力计的读数。如图2让玻璃板的下表面接触水面，然后稍稍用力向上拉，发现弹簧测力计读数变大，其原因是玻璃板与水的接触面之间存在
　　

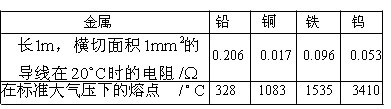

根据表中所提供的数据，可以确定适宜制作保险丝的是
　　

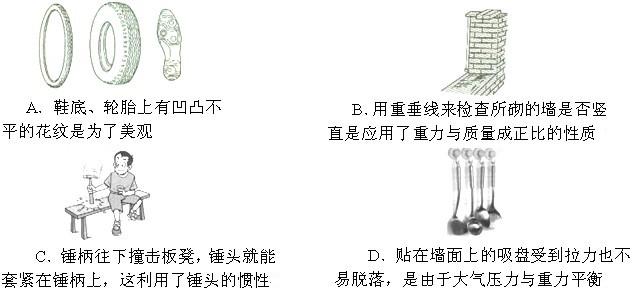

以下说法正确的是
　　

用图3甲、乙两种方式匀速提升重为100N的物体，已知滑轮重20N，绳重和摩擦力不计。则
　　

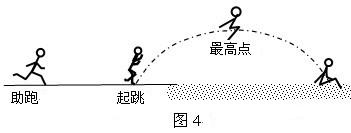

跳远运动的几个阶段如图4所示，则运动员
　　

图5所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是
　　

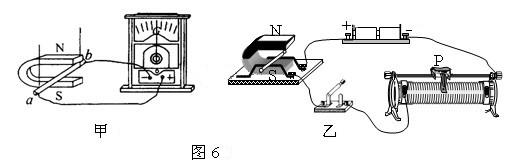

电磁感应现象是英国物理学家     首先发现的．探究这个现象应选用如图6中      (填“甲”或“乙”)所示的装置进行实验．在这个现象中感应电流的方向与           的方向和磁感应线方向有关．利用电磁感应现象可以制成     ，实现机械能转化为电能．
　　

利用太阳能的方式之一是用太阳电池把     能转化成     能；另一种方式是用集热器加热。从改变物体内能的途径来看，太阳能热水器是通过     来增加水的内能，一台太阳能热水器储有300kg的水，若水温从20℃升到70℃，这些水吸收了    J热量．（水的比热容　

图7是投影仪成像示意图．其中凸透镜的作用是成      （填“等大”、“缩小”或“放大”）、    （填“正立”、“倒立”）的实像，平面镜的作用是      。如果图中h=40 cm，则凸透镜焦距不可能小于      cm．
　　

　
　　

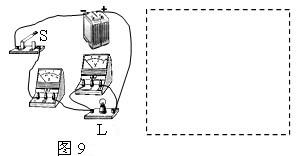

根据图9所示的实物电路，在虚方框内画出对应的电路图．
　　

如图10，物体沿粗糙水平面向右运动．画出该物体所受重力、支持力和摩擦力的示意图．
　　

如图11所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．
　　

要使“6V 3W”的灯泡接在8V的电源上能正常发光，应串联一个多大的电阻？

　

在广州的春季， 每当“回南天气”到来时，课室的墙壁、黑板和地板都非常潮湿，甚至会“出水”．
（1）用所学过的物理知识，解释这些“水”是如何形成的．
（2）提出一个防止课室内“出水”的方法．

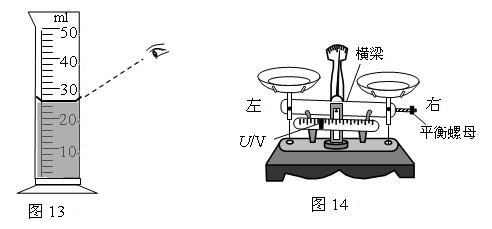

（1）如图13所示的量筒是以      为单位标度的，最小分度值是 2ml  ；测量时如果如图那样读数，则读出的液体体积与真实值相比    偏大  （填“偏大”、“偏小”或“相等”）．
（2）水平放置的天平如图14所示，在使用前必须进行的调节是：
首先将      ，接着调节      使    平衡．
　　

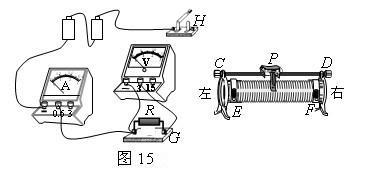

某同学将完好仪器连接成如图15所示的电路（其中滑动变阻器的连线没有画出），用来探究电阻上的电流跟两端电压的关系．
（1）合上开关进行实验时发现，无论怎样移动滑片P，电压表和电流表的示数都不为零，但始终没有变化．则该同学把滑动变阻器接入电路中的方式可能是   （填写代号）
a．G与C相连，F与H相连
b．G与C相连，D与H相连
c．G与E相连，F与H相连
d．G与E相连，D与H相连
　　

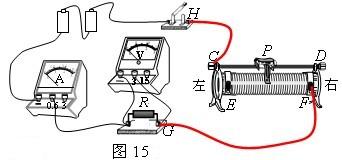

（2）该同学发现了（1）中的问题并作了改正。
请用笔画线代替导线把滑动变阻器正确接入电路中，要求：滑片P向右移动时电流表示数逐渐增大．

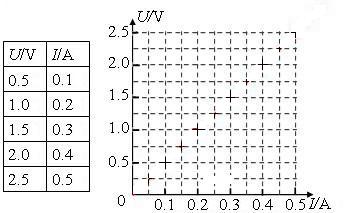

(3)实验测得的数据如表所示．

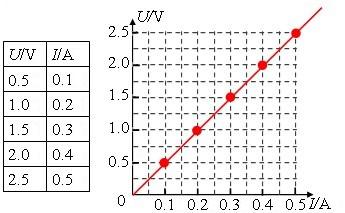

根据这些数据在坐标图中描点并作出U—I图线．
　　　　

用细线拴住一端粗、一端细的实心胡萝卜并悬挂起来，静止后胡萝卜的轴线水平，如下图所示；在拴线处沿竖直方向将胡萝卜切成A、B两段．A、B哪段重些呢？甲、乙、丙三个同学提出各自的猜想：
甲： A较重；
乙： B较重；
丙： A、B一样重．
　　　　
（1）请设计一个简易实验，判断A、B的轻重．
所用器材：
操作方法：
现象及结论：

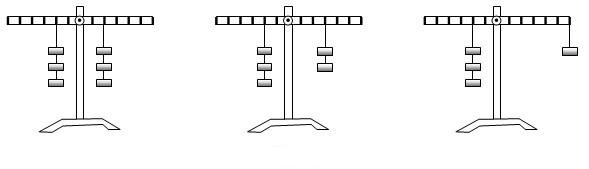

（2）为进一步研究类似A、B轻重的问题，某同学在一根有等间距刻度的均匀杠杆两侧挂上每个质量都相等的钩码进行实验．杠杆静止于水平状态的三次实验情境如图17所示。
　　
①根据图17的实验，可以判断    同学的猜想是正确的（填“甲”、“乙”或“丙”）
②根据图17的实验，该同学得出结论：
只要满足“阻力×阻力作用点到支点的距离=动力×动力作用点到支点的距离”，杠杆就能平衡
a．这个结论是否正确？
b．用图18所示的装置，怎样通过实验来说明该结论是否正确．
