四川省遂宁市2007年初中毕业生学业考试理科综合试卷

下列关于各种材料的说法中正确的是

如图所示，一束光线斜射人容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将
　　

如图所示的情景中，符合安全用电操作的是
　　

小明同学的家坐落在绿树环抱、翠竹簇拥的山岔湖畔。清晨，朝阳初现，叶下露珠晶莹剔透，院前湖面波光粼粼，屋上炊烟随风飘荡，好一幅社会主义新农村美景。下列对此景的物理学解释正确的是

我国沉船打捞人员在南海打捞宋朝的商船。潜水员在水面下作业，当他继续下潜的过程中，以下说法正确的是

　

如图所示，电磁铁左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极。下列判断中正确的是
　　

如图所示边长为5cm的正力体均匀物体，质量为8kg，只在水平拉力F的作用下做匀速直线运动，则物体对水平面的压力为＿_______N，水平而受到的压强为＿______Pa
　　

冬冬同学站在卜面镜前3。处她的像到镜面践离为＿____m；现将块和镜而般大的木板放在镜子后面lm处如图所示这时她＿_______（选填仍能或不能）在镜中肴到白己的像。
　　

如图所示,A和B分别是两个阻值不同的电阻R1和R2的电流和电压关系图，请判断两个电阻的限位大小关系为R1_________R2:（选填“大于”“小于”或“等于”）。若两个电阻串联，串联总电阻的图像在区域＿。（选填“Ⅰ”“Ⅱ”“Ⅲ”）
　　

如图所不电路中电源电压恒定，电流表的量程是3A，电阻R的阻植是12Ω。当S闭合时，将滑片P滑到滑动变阻器的中点时，电流表的示数是1.5A，当滑片P滑到最右端b点时，电流表的示数为1A。则电源电压是_________A，允许滑动变阻器接人电路中的电阻最小值是___________Ω。
　　

画出渔翁用力拉起鱼网时拉力的力臂。
　　

根据透镜对光的作用完成下列光路图。
　　

在寒冷的冬天为使自己的身体暖和一些，请你用不同的物理知识（概念、原理），写出两种能够使身体暖和的方法并简要说明理由。
方法一：___________________________________________________________________；
理由一：___________________________________________________________________；
方法二：___________________________________________________________________；
理由二：___________________________________________________________________；

为了研究物质的某种特性，某同学分别用甲、乙两种不同的液体做实验。实验时，他用量筒和天平分别测出甲（或乙）液体在小同体积时的质量，下表记录的是实验测得的数据及求得的质峨与体积的比值。
(l)(2分）分析下表中实验序号1与2(2与3、1与3）或4与5(5与6、4与6）的体积与质量变化的倍数关系，可归纳得出的结论是__________________________________________________。



物质	实验序号	体积（）	质量（g）	质量/体积（g/）
甲	1	5	9	1.80
	2	10	18	1.80
	3	15	27	1.80
乙	4	5	4	0.80
	5	10	8	0.80
	6	15	12	0.80

(2)(2分）分析上表中实验序号______________________________________,可归纳出的结论是：积相同的甲、乙两种液体它们的质显不相同；
(3）〔2分）分析上表中甲、乙两种液体的质量与体积的比值关系可归纳得出的结论是：___________________________________________________________________________

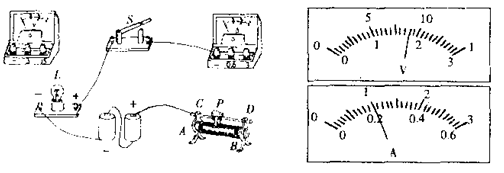

如图所示；小灯泡的额定电压为3.8V，电阻大约为10Ω，电源电压不大十3V。
(1)(2分）为了做用滑动变阻器改变电流的实验，已将所用器材连成部分电路。若要求滑动变阻器的滑片P向右移动时，通过小灯泡中的电流变大，在下图中补画根导线，组成符合要求的电路；
　　
（2)(3分）为了做“测定小灯泡电阻”的实验，请你再将电压表接在小灯泡两端（在上图中补画出导线）。连成正确电路后闭合开关S，两电表的指针位置如图所示，灯泡的电阻为________Ω。

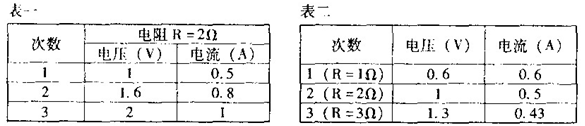

（3）（4分）他们继续用上图所示装置来探究电流跟电压、电阻的关系。首先把2欧姆的电阻接人原来小灯泡的位置，调节变限器依次测得数据如表一。
　　
由表一可归纳出：在电阻不变的情况下，导体中的电流跟它两端的电压成______比。然后研究电压不变情况下电流与电阻的关系。其操作步骤是分别把1Ω、2Ω、3Ω的电阻接人原小灯泡的位置，立即闭合开关记录读数如表二所示。
由表中的实验数据发现，通过导休的电流跟它的电阻不成反比，其原因可能是遗漏了重要的操作步骤，此步骤是：_____________________________________________________;；
(4)(2分）在物理实验探究中，我们经常要遇到某个因素受到多个共他因素影响的问题，一般采用变量拄制法。例如：在上述实验中____________________________________
__________________实验就是用的这种方法。

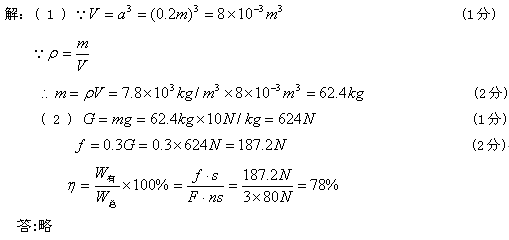

如下图所示，物体A是正方体铁块，边长是20cm，当水平拉力F=80N时，物体A恰好做匀速直线运动。已知　，物体A运动时受到地而的阻力是物乖重的0.3倍。试求：
　　
(1）该物体A的质量；
(2）该滑轮组的机械效率。

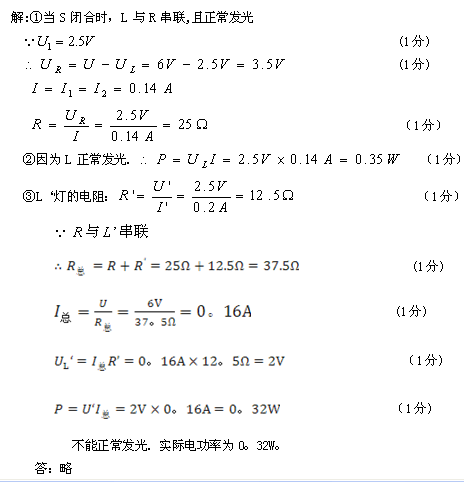

如图所小小灯泡L标有25V的字样，闭合开关S后灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V，试求：
　　
(1)电阻R的阻值；
(2)此时灯泡L消耗的电功率。
(3)若将乙换成一个“2.5V，0.2A”的小灯泡L’时，则L’能正常发光吗?此时L’的实际功率是多大?
