全国计算机技术与软件专业技术资格（水平）考试 2018年下半年网络工程师下午试卷

1填空题1 / 10

试题一（共20分）阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。

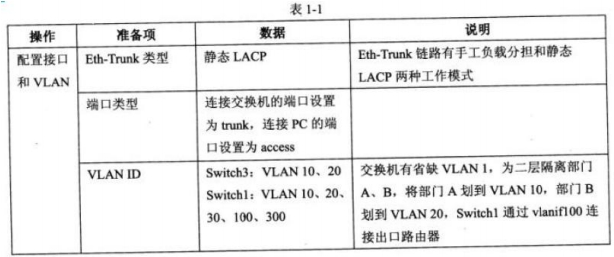

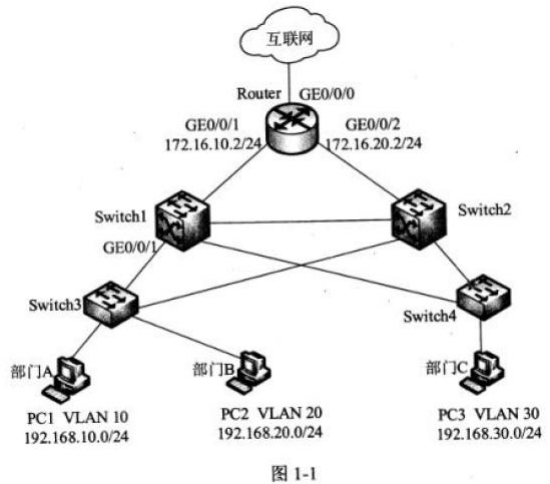

【说明】某园区组网方案如图 1-1 所示，数据规划如表 1-1 内容所示。

【问题1】(8分，每空2分)以Switch3为例配置接入层交换机，补充下列命令片段。
<HUAWEI> (  ＿＿  )
[HUAWEI] sysname Switch3
[Switch3] vlan batch (    ＿＿   )
[Switch3] interface GigabitEthernet 0/0/3
[Switch3-GigabitEthernet0/0/3] port link-type (   ＿＿ )
[Switch3-GigabitEthernet0/0/3] port trunk allow-pass vlan 10 20
[Switch3-GigabitEthernet0/0/3] quit
[Switch3] interface GigabitEthernet 0/0/1
[Switch3-GigabiEthernet0/0/1] port link-type (   ＿＿ )
[Switch3-GigabitEthernet0/0/1] port default vlan 10
[Switch3-GigabitEthernet/0/1] quit
[Switch3] stp bpdu-protection
【问题 2】(8分,每空2分)以Switch1为例配置核心层交换机，创建其与接入交换机、备份设备以及出口路由器的互通VLAN,补充下列命令。
<HUAWEI>system-view
[HUAWEI] sysname Switch1
[Switchl] vlan batch ( ＿＿ )
[Switch1] interface GigabitEthernet/0/1
[Switchl-GigabitEthernet0/0/1] port link-type trunk
[Switchl-GigabitEthernet0/0/1] port trunk allow-pass ( ＿＿ )
[Switch1-GigabitEthernet0/0/1] quit
[Switch1] interface Vlanif 10
[Switch1-Vlanif10] ip address 192.168.10.1 24
[Switch1-Vlanif10] quit
[Switch1] interface Vlanif 20
[Switch1-Vlanif20] ip address 192.168.20.1 24
[Switch1-Vlanif20] quit
[Switchl] interface GigabitEthernet 0/0/7
[Switchl-GigabitEthernet0/0/7] port link-type trunk
[Switch1-GigabitEthernet0/0/7] port trunk allow-pass vlan 100
[Switch1-GigabitEthernet0/0/7] quit [Switch1] interface Vlanif 100
[Switch1-Vlanif100] ip address ( ＿＿ )
[Switch1-Vlanif100] quit
[Switch1] interface Gigabitethernet 0/0/5
[Switch1-GigabitEthernet0/0/5] port link-type access
[Switch1-GigabitEthernet0/0/5] port default vlan 300
[Switchl-GigabitEthernet0/0/5] quit
[Switch1 interface Vlanif 300
[Switchl-Vlanif300] ip address ( ＿＿ )
[Switchl-Vlanif300] quit
【问题3】(4分，每空2分)如果配置静态路由实现网络互通，补充在 Switch1 和 Router 上配置的命令片段。
[Switchl] ip route-static ( ＿＿ ) /默认优先级
[Switchl] ip route-static 0.0.0.0 0.0.0.0 172.16.30.2 preference 70
[Router] ip route-static ( ＿＿ ) /默认优先级
[Router] ip route-static 192. 168.10.0 255.255.255.0 172.16.10.1
[Router] ip route-static 192.168. 10.0 255.255.255.0 172.16.20.1 preference70
[Router] ip route-static 192.168.20.0 255.255.255.0 172.16.10.1
[Router] ip route-static 192.168.20.0 255.255.255.0 172.16.20.1 preference70

查看答案

system-view
10 20
trunk
access
10 20 100 300
vlan 10 20
172.16.10.1 24
172.16.30.1 24
0.0.0.0 0.0.0.0 172.16.10.2
0.0.0.0 0.0.0.0 202.101.111.1

← 上一题回顶部下一题 →

2填空题2 / 10

试题二（共 20 分）
阅读下列说明，回答问题 1 至问题 4,将解答填入答题纸的对应栏内。

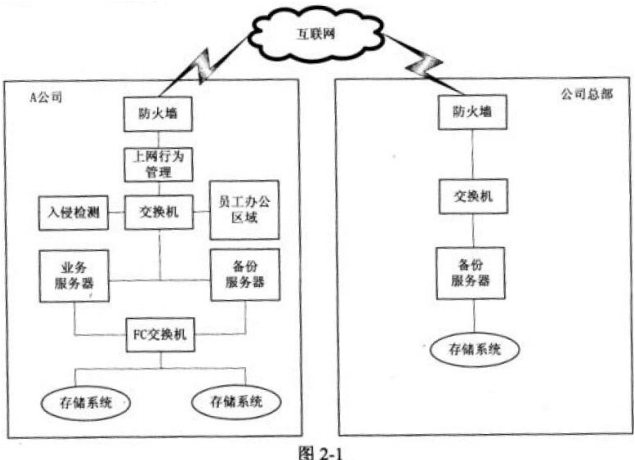

【说明】图 2-1 为 A 公司和公司总部的部分网络拓扑,A 公司员工办公区域 DHCP 分配的 IP 段为 10.0.36.1/24，业务服务器 IP 地址为 10.0.35.1,备份服务器 IP 地址为 10.0.35.2;公司总部备份服务器 IP 地址为 10.0.86.200。

【问题1】(4分，每空2分) 网络威胁会导致非授权访问、信息泄露、数据被破坏等网络安全事件发生，其常见的网络威胁包括窃听、拒绝服务、病毒、木马、( ＿＿ )等，常见的网络安全防范措施包括访问控制、审计、身份认证、数字签名、( ＿＿ ) 、包过滤和检测等。（1）~ （3）备选答案（每空限选一项，不得重复）：
（1） A.数据完整性破坏 B.物理链路破坏
C.存储介质破坏 D.电磁干扰
（2） A.数据备份 B.电磁防护
C.违规外联控制 D.数据加密

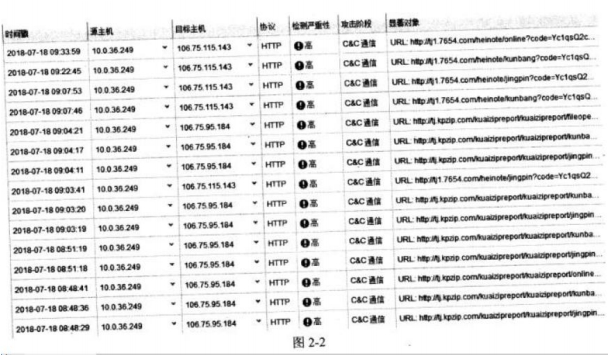

【问题2】(6分，每空2分)某天，网络管理员在入侵检测设备.上发现图 2-2 所示网络威胁日志，从该日志可判断网络威胁为( ＿＿ )，网络管理员应采取( ＿＿ ) 、( ＿＿ ) 等合理有效的措施进行处理。

备选答案:
（3） A.跨站脚本攻击 B.拒绝服务
C.木马 D.sql注入
(4)~(5)
A.源主机安装杀毒软件并查杀
B.目标主机安装杀毒软件并查杀
C.将上图所示 URL 加入上网行为管理设备黑名单
D.将上图所示 URL 加入入侵检测设备黑名单
E.使用漏洞扫描设备进行扫描

查看答案

A
D
B
A
D

← 上一题回顶部下一题 →

3填空题3 / 10

【问题3】（4分，每空1分）

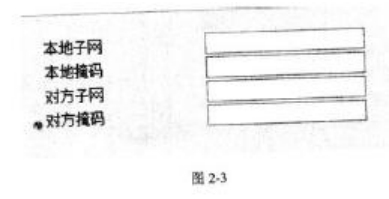

A公司为保障数据安全，同总部建立ipsecVPN隧道，定期通过A公司备份服务器向公司总部备份数据，仅允许A公司的备份服务器、业务服务器和公司总部的备份服务器通讯，图2-3为A公司防火墙创建 VPN 隧道第二阶段协商的配置页面，请完善配置。其中，本地子网:( ＿＿ )、本地掩码:( ＿＿ )、对方子网:( ＿＿ )、对方掩码:( ＿＿ )。

查看答案

10.0.35.0
255.255.255.252
10.0.86.200
255.255.255.255

← 上一题回顶部下一题 →

4简答题4 / 10

【问题4】(6分) 根据业务发展，购置了一套存储容量为 30TB 的存储系统，给公司内部员工每人配备 2TB的网盘，存储管理员预估近-年内，员工对网盘的平均使用空间不超过 200GB,为节省成本，启用了该存储系统的自动精简(Thin provisioning 不会一次性全部分配存储资源，当存储空间不够时，系统会根据实际所需要的容量,从存储池中多次少量的扩展存储空间配置功能，为 100个员工提供网盘服务。请简要叙述存储管理员使用自动精简配置的优点和存在的风险。

查看答案

优点:精确的容量计划，精确的容量分配,性能提升，促进存储集中化的效用，削减磁盘成本与能耗，增加存储利用率、提高员工工作效率、提升性能表现、减少存储系统环境痕迹、降低存储德总拥有成本。
缺点：量化空间耗尽对应用可用性影响。量化自动精简配置在请求响应和员工效率方面的影响。自动精简配置的可扩展性存在问题。

← 上一题回顶部下一题 →

5填空题5 / 10

试题三（共15分）
阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。

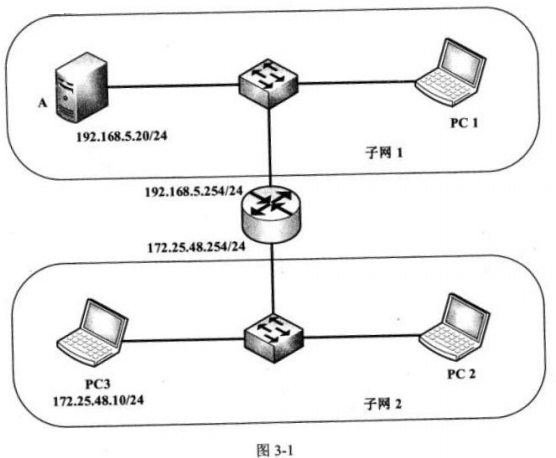

【说明】某公司网络划分为两个子网，其中设备A是DHCP服务器，如图3-1所示。

【问题1】(6分，每空2分)DHCP在分配IP地址时使用( ＿＿ )的方式，而此消息不能通过路由器，所以子网2中的客，户端要自动获得IP地址，不能采用的方式是( ＿＿ )。DHCP服务器向客户端出租的IP地址一般有一个租借期限，在使用租期过去( ＿＿ )时,客户端会向服务器发送DHCP REQUEST报文延续租期。
备选答案答:
（1） A.单播 B.多播 C.广播 D.组播
（2） A.子网 2 设置 DHCP 服务器 B.使用三层交换机作为 DHCP 中继
C.使用路由器作为DHCP中继 D.IP 代理
（3） A.25% B.50% C.75% D.87.5%

查看答案

C
D
B

← 上一题回顶部下一题 →

6填空题6 / 10

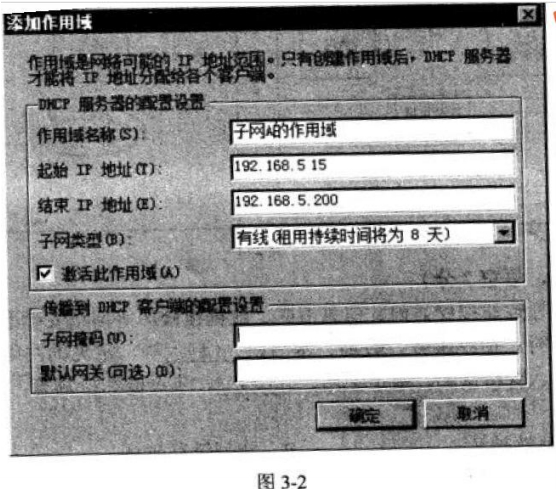

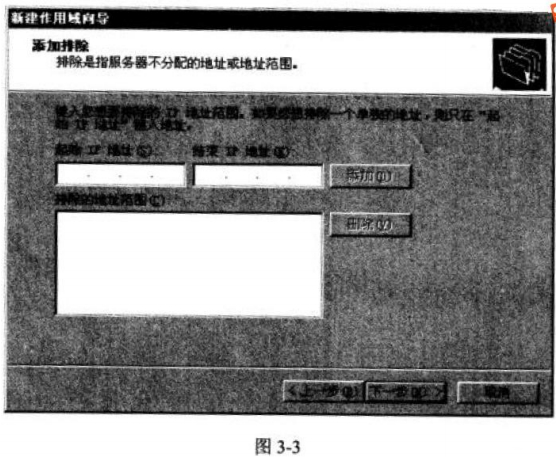

【问题2】(5分，每空1分)在设置 DHCP 服务时，应当为DHCP添加( ＿＿ )个作用域。子网1按照图3-2添加作用域，其中子网掩码为( ＿＿ )，默认网关为( ＿＿ )。在此作用域中必须排除某个IP地址，如图 3-3 所示，其中“起始 IP 地址”处应填写( ＿＿ )。通常无线子网的默认租约时间为( ＿＿ )。

（8）备选答案：
A.8天 B.6天 C.2天 D.6或8小时

查看答案

2
255.255.255.0
192.168.5.254
192.168.5.20
D

← 上一题回顶部下一题 →

7填空题7 / 10

【问题 3】(4 分，每空 2 分)
如果客户机无法找到 DHCP 服务器，它将从( ＿＿ )网段中挑选一个作为自己的 IP 地址，子网掩码为( ＿＿ )。
（9）备选答案：
A.192.168.5.0 B.172.25.48.0
C.169.254.0.0 D.0.0.0.0

查看答案

C
255.255.0.0

← 上一题回顶部下一题 →

8填空题8 / 10

试题四（共20分）
阅读以下说明，回答问题1至问题3,将解答填入答题纸对应的解答栏内。
【说明】

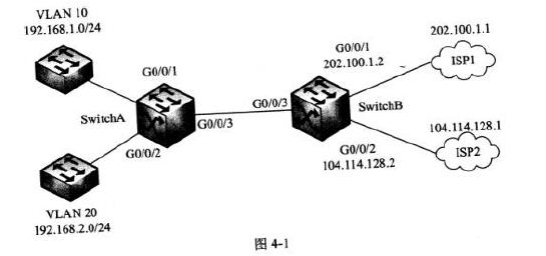

某企业的网络结构如图4-1所示。企业使用双出口，其中ISP1是高速链路，网关为202.100.1.2,ISP是低速链路，网关为104.114.128.2。

【问题1】(13分，每空1分) 公司内部有两个网段，192.168.1.0/24 和 192.168.2.0/24,使用三层交换机SwitchB实现VLAN间路由。为提高用户体验，网络管理员决定带宽要求较高的192.168.1.0网段的的数据通过高速链路访问互联网,带宽要求较低的192.168.2.0网段的数据通过低速链路访问互联网。请根据描述，将以下配置代码补充完整。
[SwitchB] acl 3000
[SwitchB-acl-adv-3000]rule permit ip source 192. 168.1 .0 0.0.0.255 destination 192.168 2.0 0.0.0.255
[SwitchB-acl-adv-3000] rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168. 1.0 0.0.0.255
[SwitchB-acl-adv-3000] quit
[SwitchB] acl 3001 //匹配内网 192. 168.1.0/24 网段的用户数据流
[SwitchB-acl-adv-3001] rule permit ip source ( ＿＿ ) 0.0.0.255
[SwitchB acl-adv-3001] quit
[SwitchB] acl 3002 //匹配内网 192.168.2.0/24 网段的用户数据流
[SwitchB-acl-adv-3002] rule permit ip ( ＿＿ ) 192.168.2.0 0.0.0.255
[SwitchB-acl-adv-3002] quit
[SwitchB] traffic classifier c0 operator or
[SwitchB-classifier-c0] ( ＿＿ ) acl 3000
[SwitchB-classifer-c0] quit
[SwitchB] traffic classifier c1 ( ＿＿ ) or
[SwitchB-classifier-c1] if-match acl 3001
[SwitchB-classifer-c1] quit
[SwitchB] traffic classifier c2 operator or
[SwitchB-classifer-c2] if-match acl ( ＿＿ )
[SwitchB-classfer-c2] ( ＿＿ ) quit
[SwitchB] traffic behavior b0
[SwitchB-behavior-b0] ( ＿＿ )
[SwitchB-behavior-bO] quit
[SwitchB] traffic behavior bl
[SwitchB-behavior-b1] redirect ip-nexthop ( ＿＿ )
[SwitchB-behavior-b1] quit
[SwitchB] traffic behavior b2
[SwitchB-behavior-b2] redirect ip-nexthop ( ＿＿ )
[SwitchB-behavior-b2] quit
[SwitchB] traffic policy p1
[SwitchB-trafficpolicy-p1] classifier c0 behavior ( ＿＿ )
[SwitchB-trafficpolicy-p1] classifier c1 behavior ( ＿＿ )
[SwitchB-trafficpolicy-p1] classifier c2 behavior b2
[SwitchB-trafficpolicy-p1] quit
[SwitchB] interface ( ＿＿ )
[SwitchB-GigabitEthenet0/0/3] traffic-policy pl ( ＿＿ )
SwitchB-GigabitEthernet0/0/3] return

查看答案

192.168.1.0
source
if-match
operator
3002
无
permit
202.100.1.1
104.114.128.1
b0
b1
GigabitEthenet0/0/3
inbound

← 上一题回顶部下一题 →

9填空题9 / 10

【问题2】(2分)
在问题1的配置代码中，配置ACL3000的作用是:( ＿＿ )。

查看答案

允许 VLAN10 与 VLAN20 内部主机可以相互通信。

← 上一题回顶部下一题 →

10填空题10 / 10

【问题3】(5分，每空1分)公司需要访问Intermet公网,计划通过配置NAT实现私网地址到公网地址的转换,ISP公网地址范围为202.100.1.1~202.100.1.5；ISP2公网地址范围为104.114.128.1~104.114.128.5请根据描述，将下面的配置代码补充完整。
.....
[SwitchB]nat address-group 0 202.100.1.3 202.100.1.5
[SwitchB]nat address-group1104.114.128.3 104.114.128.5
[SwitchB]acl number 2000
[SwitchB-acl-basic-2000]rule 5 ( ＿＿ ) source 192.168.1.0 0.0.0.255
[SwitchB]acl number 2001
[SwitchB-acl-basic-2001]rule 5 permit source 192.168.2.0 0.0.0.255
[SwitchB]interface GigabitEthernet0/0/3
[SwitchB-GigabitEthernet0/0/3]nat outbound ( ＿＿ ) address group 0 no-pat
[SwitchB-GigabitEthernnet0/0/3]nat outbound ( ＿＿ ) address group 1 no-pat
[SwitchB-GigabitEthernet0/0/3]quit
[SwitchB] ip route-static 192.168.1.0 0.0.0.255 ( ＿＿ )
[SwitchB] ip route-static 192.168.2.0 0.0.0.255 ( ＿＿ )

查看答案

permit
2000
2001
192.168.1.1
192.168.2.1
