2008年下半年 软件设计师 下午试卷

试题二（共 15 分）
阅读下列说明和图，回答问题 1 至问题 4，将解答填入答题纸的对应栏内。
【说明】
某宾馆拟开发一个宾馆客房预订子系统，主要是针对客房的预订和入住等情况进行管理。

【需求分析结果】

1．员工信息主要包括：员工号、姓名、出生年月、性别、部门、岗位、住址、联系电话和密码等信息。岗位有管理和服务两种。岗位为“管理”的员工可以更改（添加、删除和修改）员工表中的本部门员工的岗位和密码，要求将每一次更改前的信息保留；岗位为“服务”的员工只能修改员工表中本人的密码，且负责多个客房的清理等工作。

2．部门信息主要包括：部门号、部门名称、部门负责人、电话等信息；一个员工只能属于一个部门，一个部门只有一位负责人。

3．客房信息包括：客房号、类型、价格、状态等信息。其中类型是指单人间、三人间、普通标准间、豪华标准间等；状态是指空闲、入住和维修。

4．客户信息包括：身份证号、姓名、性别、单位和联系电话。

5．客房预定情况包括：客房号、预定日期、预定入住日期、预定入住天数、身份证号等信息。一条预定信息必须且仅对应一位客户，但一位客户可以有多条预定信息。

【概念模型设计】

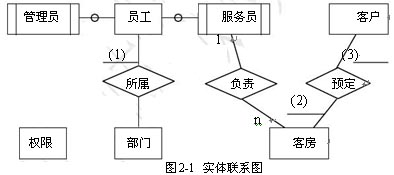

根据需求阶段收集的信息，设计的实体联系图（不完整）如图 2-1 所示：



【逻辑结构设计】

逻辑结构设计阶段设计的部分关系模式（不完整）如下：
   员工(      (4)      ，姓名，出生年月，性别，岗位，住址，联系电话，密码)
   权限（岗位，操作权限）
   部门(部门号，部门名称，部门负责人，电话)
   客房(        (5)      ，类型，价格，状态，入住日期，入住时间，员工号)
   客户(        (6)      ，姓名，性别，单位，联系电话)
   更改权限（员工号，  （7）  ，密码，更改日期，更改时间，管理员号）
   预定情况(        (8)      ，预定日期，预定入住日期，预定入住天数)

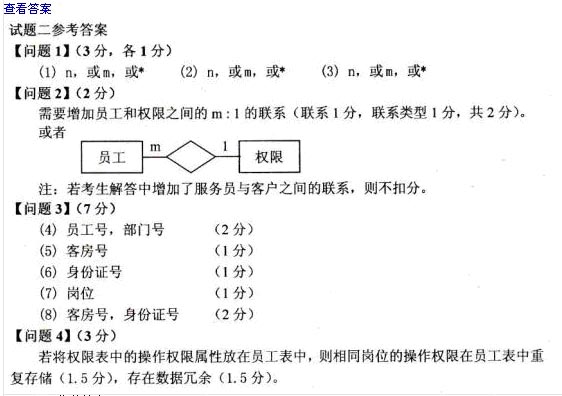

【问题 1】（3 分）
根据问题描述，填写图 2-1 中(1)～(3)处联系的类型。联系类型分为一对一、一对多和多对多三种，分别使用 1 : 1，1 : n  或  1 : *，m : n  或  * : *表示。

【问题 2】（2 分）
补充图 2-1 中的联系并指明其联系类型。

【问题 3】（7 分）
根据需求分析结果和图 2-1，将逻辑结构设计阶段生成的关系模式中的空(4)～(8)补充完整。（注：一个空可能需要填多个属性）

【问题 4】（3 分）
若去掉权限表，并将权限表中的操作权限属性放在员工表中（仍保持管理和服务岗位的操作权限规定），则与原有设计相比有什么优缺点（请从数据库设计的角度进行说明）？

试题三（共 15 分）
阅读下列说明和图，回答问题 1 至问题 4，将解答填入答题纸的对应栏内。
【说明】
在线会议审稿系统（ORS：Online  Reviewing  System）主要处理会议前期的投稿和审
稿事务，其功能描述如下：

1.  用户在初始使用系统时，必须在系统中注册（register）成为作者或审稿人。

2.  作者登录（login）后提交稿件和浏览稿件审阅结果。提交稿件必须在规定提交时间范围内，其过程为先输入标题和摘要、选择稿件所属主题类型、选择稿件所在位置（存储位置）。上述几步若未完成，则重复；若完成，则上传稿件至数据库中，系统发送通知。

3.  审稿人登录后可设置兴趣领域、审阅稿件给出意见以及罗列录用和（或）拒绝的稿件。

4.  会议委员会主席是一个特殊审稿人，可以浏览提交的稿件、给审稿人分配稿件、罗列录用和（或）拒绝的稿件以及关闭审稿过程。其中关闭审稿过程须包括罗列录用和（或）拒绝的稿件。

系统采用面向对象方法开发，使用 UML 进行建模。在建模用例图时，常用的方式是先识别参与者，然后确定参与者如何使用系统来确定用例，每个用例可以构造一个活动图。

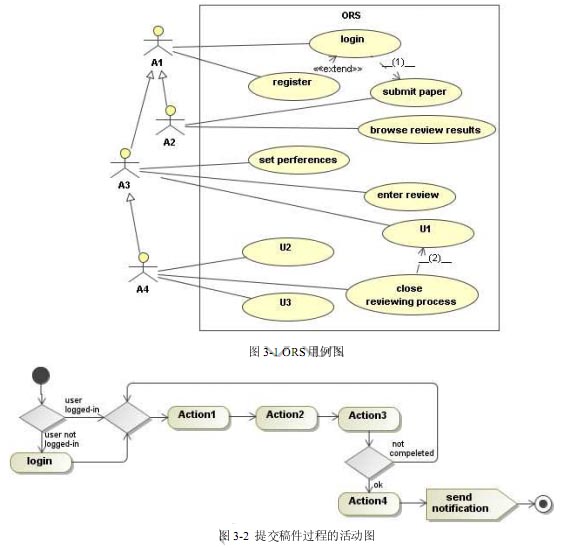

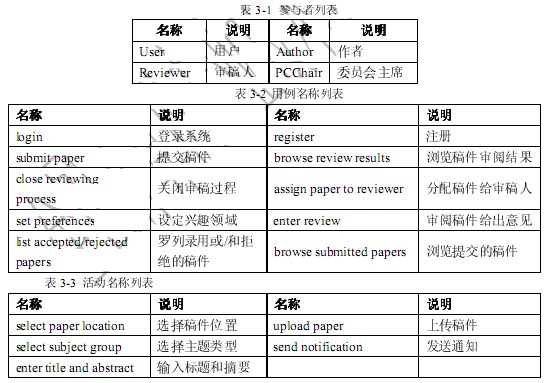

参与者名称、用例和活动名称分别参见表 3-1、表 3-2 和表 3-3。系统的部分用例图和提交稿件的活动图分别如图 3-1 和图 3-2 所示。

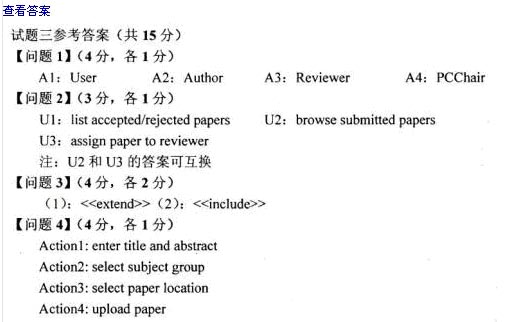

【问题 1】（4 分）
根据【说明】中的描述，使用表 3-1 中的英文名称，给出图 3-1 中 A1～A4 所对应的参与者。

【问题 2】（3 分）
根据【说明】中的描述，使用表 3-2 中的英文名称，给出图 3-1 中 U1～U3 所对应的用例。

【问题 3】（4 分）
根据【说明】中的描述，给出图 3-1 中（1）和（2）所对应的关系。

【问题 4】（4 分）
根据【说明】中的描述，使用表 3-2 和表 3-3 中的英文名称，给出图 3-2 中 Action1～Action4 对应的活动。

试题四（共 15 分）
阅读下列说明，回答问题 1 至问题 3，将解答填入答题纸的对应栏内。
【说明】
某餐厅供应各种标准的营养套餐。假设菜单上共有 n 项食物 m1，m2，…，mn，每项食物 mi 的营养价值为 vi，价格为 pi，其中 i=1,2,…,n，套餐中每项食物至多出现一次。客人常需要一个算法来求解总价格不超过 M 的营养价值最大的套餐。

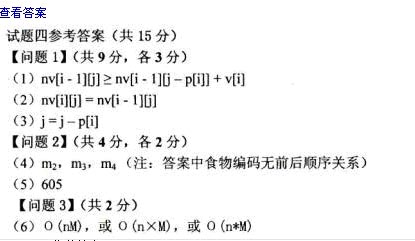

【问题 1】（9 分）
下面是用动态规划策略求解该问题的伪代码，请填充其中的空缺(1)、(2)和(3)处。
伪代码中的主要变量说明如下：
n：  总的食物项数；
v：  营养价值数组，下标从 1 到 n，对应第 1 到第 n 项食物的营养价值；
p：  价格数组，下标从 1 到 n，对应第 1 到第 n 项食物的价格；
M：总价格标准，即套餐的价格不超过 M；
x：  解向量（数组），下标从 1 到 n，其元素值为 0 或 1，其中元素值为 0 表示对应的食物不出现在套餐中，元素值为 1 表示对应的食物出现在套餐中；
nv：n+1 行 M+1 列的二维数组，其中行和列的下标均从 0 开始，nv[i][j]表示由前 i 项食物组合且价格不超过 j 的套餐的最大营养价值。问题最终要求的套餐的最大营养价值为nv[n][M]。

伪代码如下：
MaxNutrientValue(n, v, p, M, x)
1  for i = 0 to n
2      nv[i][0] = 0
3  for j = 1 to M
4      nv[0][j] = 0
5  for i = 1 to n
6      for j = 1 to M
7          if j < p[i]  //若食物 mi 不能加入到套餐中
8            nv[i][j] = nv[i - 1][j]
9          else if    （1）
10            nv[i][j] =  nv[i - 1][j]
11        else
12            nv[i][j] =  nv[i - 1][j – p[i]] + v[i]
13  j = M
14  for i = n downto 1
15      if    （2）
16        x[i] = 0
17      else
18        x[i] = 1
19            （3）
20  return x and nv[n][M]

【问题 2】（4 分）
现有 5 项食物，每项食物的营养价值和价格如表 4-1 所示。
表 4-1  食物营养价值及价格表


若要求总价格不超过 100 的营养价值最大的套餐，则套餐应包含的食物有 （4） （用食物项的编码表示），对应的最大营养价值为  （5）  。

【问题 3】（2 分）
【问题 1】中伪代码的时间复杂度为  （6）  （用 Ο 符号表示）。

试题五（共 15 分）
阅读下列说明和 C 函数，将应填入 （n） 处的字句写在答题纸的对应栏内。
【说明】

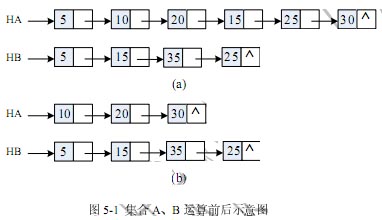

已知集合 A 和 B 的元素分别用不含头结点的单链表存储，函数 Difference()用于求解集合 A 与 B 的差集，并将结果保存在集合 A 的单链表中。例如，若集合 A={5，10，20，15，25，30}，集合 B={5，15，35，25}，如图 5-1(a)所示，运算完成后的结果如图 5-1(b)所示。


链表结点的结构类型定义如下：
typedef struct Node{
  ElemType elem;
  struct Node *next;
}NodeType;

【C 函数】
void Difference(NodeType **LA, NodeType *LB)
  {
  NodeType *pa, *pb, *pre, *q;
  pre = NULL;
  （1）  ;
  while (pa) {
    pb = LB;
    while (  （2）  )
      pb = pb->next;
    if (  （3）  ) {
      }
      if (!pre)
         *LA =  （4）  ;
      else
         （5）  = pa->next;
      q = pa;
      pa = pa->next;
      free(q);
    }
     else  {
       （6）  ;
        pa = pa->next;
       }
     }
   }

试题六（共 15 分）
阅读下列说明和 C++代码，将应填入 （n） 处的字句写在答题纸的对应栏内。
【说明】
已知某类库开发商提供了一套类库，类库中定义了 Application 类和 Document 类，它们之间的关系如图 6-1 所示，其中，Application 类表示应用程序自身，而 Document 类则表示应用程序打开的文档。Application 类负责打开一个已有的以外部形式存储的文档，如一个文件，一旦从该文件中读出信息后，它就由一个 Document 对象表示。

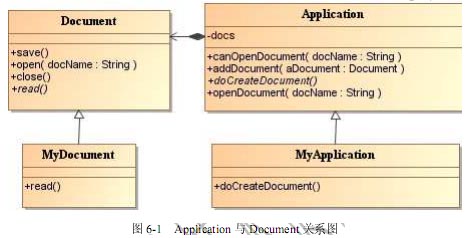

图 6-1  Application 与 Document 关系图

当开发一个具体的应用程序时，开发者需要分别创建自己的 Application 和 Document子类，例如图 6-1 中的类 MyApplication 和类 MyDocument，并分别实现 Application 和Document 类中的某些方法。
已知 Application 类中的 openDocument 方法采用了模板方法（Template Method）设计模式，该方法定义了打开文档的每一个主要步骤，如下所示：

1．首先检查文档是否能够被打开，若不能打开，则给出出错信息并返回；
2．创建文档对象；
3．通过文档对象打开文档；
4．通过文档对象读取文档信息；
5．将文档对象加入到 Application 的文档对象集合中。

【C++代码】
#include <iostream>
#include <vector>
using namespace std;
class Document{
public:
void save(){ /*存储文档数据，此处代码省略*/ }
};
void open(string docName){  /*  打开文档，此处代码省略  */ }
void close(){  /*  关闭文档，此处代码省略*/  }
virtual void read(string docName) = 0;
class Appplication{
private:
vector < （1） >  docs;    /*文档对象集合*/
public:
bool canOpenDocument(string docName){
/*判断是否可以打开指定文档，返回真值时表示可以打开，
返回假值表示不可打开，此处代码省略*/
}
void addDocument(Document * aDocument){
/*将文档对象添加到文档对象集合中*/
docs.push_back(  （2）  );
}
virtual Document * doCreateDocument() = 0; /*创建一个文档对象*/
void openDocument(string docName){ /*打开文档*/
if (  （3）  ){
cout << "文档无法打开  ！" << endl;
return;
}
（4）    adoc =    （5）  ;
（6）    ;
（7）    ;
（8）    ;
}
};

试题七（共 15 分）
阅读下列说明和 Java 代码，将应填入 （n） 处的字句写在答题纸的对应栏内。
【说明】
已知某类库开发商提供了一套类库，类库中定义了 Application 类和 Document 类，它们之间的关系如图 7-1 所示，其中，Application 类表示应用程序自身，而 Document 类则表示应用程序打开的文档。Application 类负责打开一个已有的以外部形式存储的文档，如一个文件，一旦从该文件中读出信息后，它就由一个 Document 对象表示。

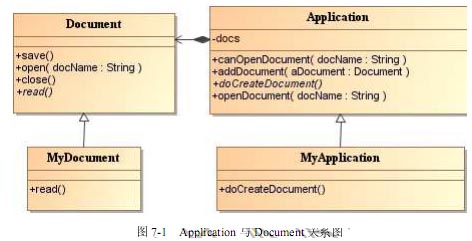

  图 7-1  Application 与 Document 关系图

当开发一个具体的应用程序时，开发者需要分别创建自己的 Application 和 Document子类，例如图 7-1 中的类 MyApplication 和类 MyDocument，并分别实现 Application 和Document 类中的某些方法。
已知 Application 类中的 openDocument 方法采用了模板方法（Template Method）设计模式，该方法定义了打开文档的每一个主要步骤，如下所示：

1．首先检查文档是否能够被打开，若不能打开，则给出出错信息并返回；
2．创建文档对象；
3．通过文档对象打开文档；
4．通过文档对象读取文档信息；
5．将文档对象加入到 Application 的文档对象集合中。

【Java 代码】
abstract class Document{
public void save(){ /*存储文档数据，此处代码省略*/    }
public void open(String docName){  /*  打开文档，此处代码省略  */ }
public void close(){ *  关闭文档，此处代码省略*/  }
public abstract void read(String docName);
};
abstract class Appplication{
private  Vector <  （1）  >  docs; /*文档对象集合*/
public
}
boolean canOpenDocument(String docName){
/*判断是否可以打开指定文档，返回真值时表示可以打开，
返回假值表示不可打开，此处代码省略*/
};
public void addDocument(Document aDocument){
/*将文档对象添加到文档对象集合中*/
docs.add(  （2）  );
}
public abstract Document doCreateDocument(); /*创建一个文档对象*/
public void openDocument(String docName){ /*打开文档*/
if (  （3）  ){
System.out.println( "文档无法打开  ！" );
return;
}
（4）    adoc =    （5）  ;
（6）  ;
（7）  ;
（8）  ;
}
