全国计算机技术与软件专业技术资格（水平）考试 &2009年上半年网络工程师下午试卷

5 题含答案应用技术

1主观题1 / 5

试题一（15分）
阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。
【说明】

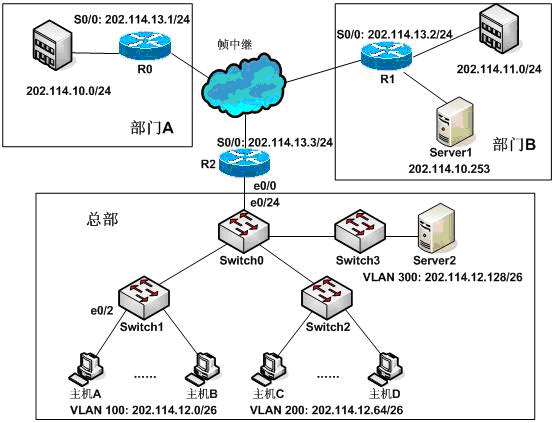

某公司有1个总部和2个分部，各个部门都有自己的局域网。该公司申请了4个C类IP地址块202.114.10.0/24~202.114.13.0/24。公司各部门通过帧中继网络进行互联，网络拓扑结构如图1-1所示。

图1-1

【问题1】（4分）
请根据图1-1完成R0路由器的配置：
R0 (config)#interface s0/0　　　　　　　　　　　　（进入串口配置模式）
R0 (config-if)# ip address 202.114.13.1 （1）（设置IP地址和掩码）
R0(config) # encapsulation （2）　　　（设置串口工作模式）

【问题2】（5分）
Switch0、Switch1、Switch2和Switch3均为二层交换机。总部拥有的IP地址块为202.114.12.0/24。Switch0的端口e0/24与路由器R2的端口e0/0相连，请根据图1-1路由器完成R2及Switch0的配置。
R2(config)#interface fastethernet 0/0.1
R2(config-subif)#encapsulation dot1q （3）
R2(config-subif)#ip address 202.114.12.1 255.255.255.192
R2(config-subif)#no shutdown
R2(config-subif)#exit
R2(config)#interface fastethernet 0/0.2
R2(config-subif)#encapsulation dot1q （4）
R2(config-subif)#ip address 202.114.12.65 255.255.255.192
R2(config-subif)#no shutdown
R2(config-subif)#exit
R2(config)#interface fastethernet 0/0.3
R2(config-subif)#encapsulation dot1q （5）
R2(config-subif)#ip address 202.114.12.129 255.255.255.192
R2(config-subif)#no shutdown
R2(config-subif)#exit
R2(config)#interface fastethernet 0/0
R2(config-if)#no shutdown
Switch0(config)#interface f0/24
Switch0(config-if)# switchport mode （6）
Switch0 (config-if)#switchport trunk encapsulation （7）
Switch0(config-if)# switchport trunk allowed all
Switch0(config-if)#exit

【问题3】（3分）
若主机A与Switch1的e0/2端口相连，请完成Switch1相应端口设置。
Switch1(config)#interface e0/2
Switch1(config-if)# （8）（设置端口为接入链路模式）
Switch1(config-if)# （9）（把e0/2分配给VLAN 100）
Switch1(config-if)#exit
若主机A与主机D通信，请填写主机A与D之间的数据转发顺序。
主机A→ （10） →主机D。
（10）备选答案
A．Switch1→Switch0→R2(s0/0)→Switch0→Switch2
B．Switch1→Switch0→R2(e0/0)→Switch0→Switch2
C．Switch1→Switch0→R2(e0/0)→R2(s0/0)→R2(e0/0)→Switch0→Switch2
D．Switch1→Switch0→Switch2

【问题4】（3分）
为了部门A中用户能够访问服务器Server1，请在R0上配置一条特定主机路由。
R0(config)#ip route 202.114.10.253 （11）（12）

查看答案

【问题1】答案：（1）255.255.255.0
            　　（2）FrAmE-rElAy
【问题2】答案：　（3）100
　　            （4）200
　            　（5）300
　              （6）trunk
　              （7）dot1q

【问题3】答案：　（8）switchport mode access
              　（9）switchport access vlan 100
              　（10）B

【问题4】答案：　（11）255.255.255.255　　（2分）
            　（12）202.114.13.2　　　　（1分）

← 上一题回顶部下一题 →

2主观题2 / 5

试题二（共15分）
阅读以下说明，回答问题1至问题6，将解答填入答题纸对应的解答栏内。

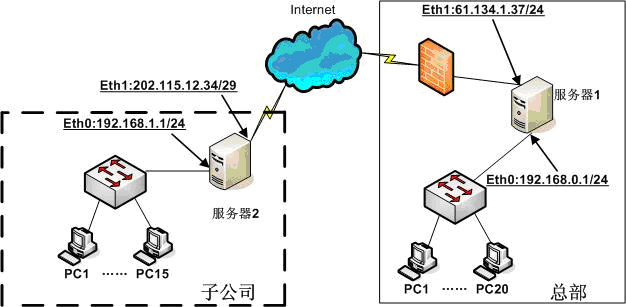

【说明　某公司总部服务器1的操作系统为Windows Server 2003，需安装虚拟专用网（VPN）服务，通过Internet与子公司实现安全通信，其网络拓扑结构和相关参数如图2-1所示。

图2-1

【问题1】（2分）
在Windows Server 2003的“路由和远程访问”中提供两种隧道协议来实现VPN服务：（1）和L2TP，L2TP协议将数据封装在（2）协议帧中进行传输。

【问题2】（1分）

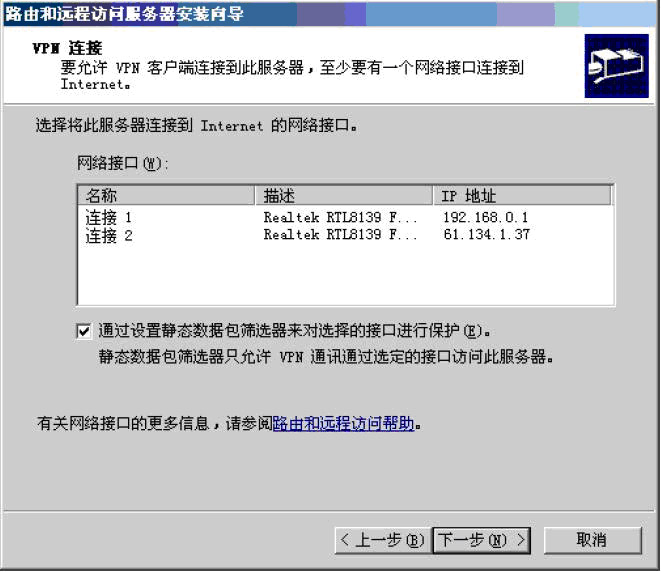

在服务器1中，利用Windows Server 2003的管理工具打开“路由和远程访问”，在所列出的本地服务器上选择“配置并启用路由和远程访问”，然后选择配置“远程访问（拨号或VPN）”服务，在图2-2所示的界面中，“网络接口”应选择（3）。
（3）备选答案：
A．连接1　　　　B．连接2

图2-2

【问题3】（4分）

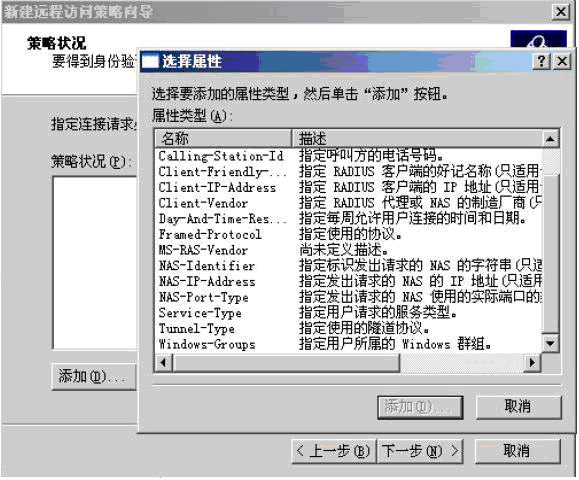

为了加强远程访问管理，新建一条名为“SubInc”的访问控制策略，允许来自子公司服务器2的VPN访问。在图2-3所示的配置界面中，应将“属性类型（A）”的名称为（4）的值设置为“Layer Two Tunneling Protocol”，名称为（5）的值设置为“Virtual (VPN)”。

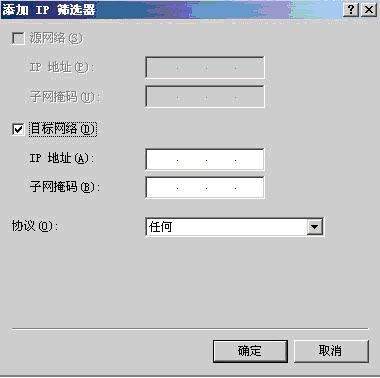

编辑SubInc策略的配置文件，添加“入站IP筛选器”，在如图2-4所示的配置界面中，IP地址应填为（6），子网掩码应填为（7）。

图2-3

图2-4

【问题4】（4分）

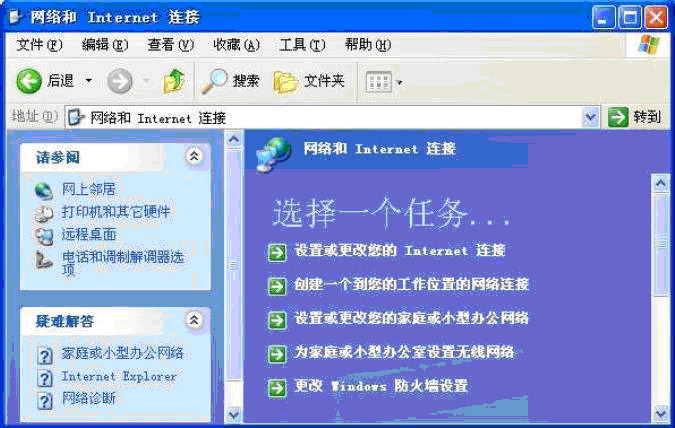

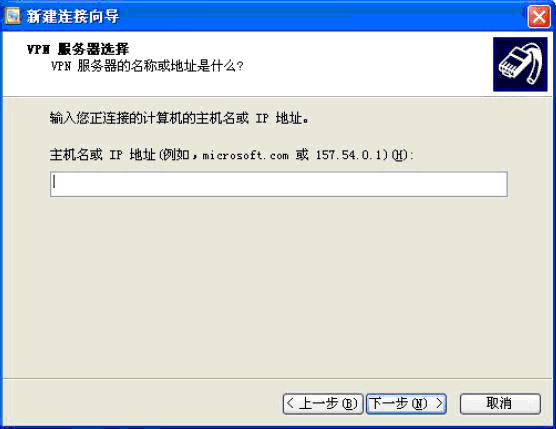

子公司PC1安装Windows XP操作系统，打开“网络和Internet连接”。若要建立与公司总部服务器的VPN连接，在如图2-5所示的窗口中应该选择（8），在图2-6所示的配置界面中填写（9）。
（8）备选答案：
A．设置或更改您的Internet连接
B．创建一个到您的工作位置的网络连接
C．设置或更改您的家庭或小型办公网络
D．为家庭或小型办公室设置无线网络
E．更改Windows防火墙设置

图2-5

图2-6

【问题5】（2分）

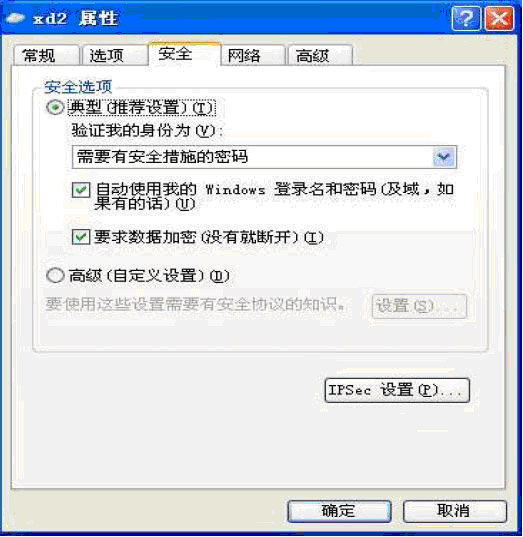

用户建立的VPN连接xd2的属性如图2-7所示，启动该VPN连接时是否需要输入用户名和密码？为什么？

图2-7

【问题6】（2分）

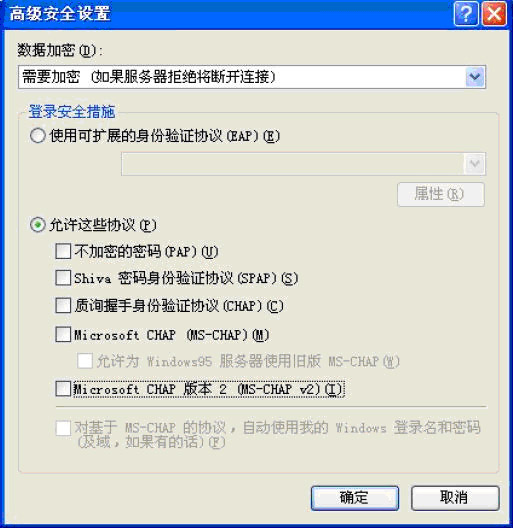

图2-8所示的配置窗口中所列协议“不加密的密码（PAP）”和“质询握手身份验证协议（CHAP）”有何区别？

图2-8

查看答案

【问题1】答案：（1）PPTP
            　　（2）PPP

【问题2】答案：　（3）B

【问题3】答案：（4）Tunnel-Type
　            　（5）NAS-Port-Type
               （6）202.115.12.34
            　　（7）255.255.255.255

【问题4】答案：（8）B
              （9）61.134.1.37

【问题5】答案：　不需要，因为选中“自动使用我的Windows登录名和密码”，此时用本机Windows登录的用户名和密码进行VPN连接。

【问题6】答案：　PAP使用明文身份验证（1分）
CHAP通过使用MD5和质询-相应机制提供一种安全身份验证（1分）
（采用以下方式或相近方式回答也正确）
PAP以明文的方式在网上传输登录名和密码，因此不安全；（1分）
CHAP使用挑战消息及摘要技术处理验证消息，不在网上直接传输明文密码，因此具有较好的安全性，也具有防重发性。（1分）

← 上一题回顶部下一题 →

3主观题3 / 5

试题三（共15分）
阅读以下关于Linux文件系统和Samba服务的说明，回答问题1至问题3。
【说明】
Linux系统采用了树型多级目录来管理文件，树型结构的最上层是根目录，其他的所有目录都是从根目录生成的。
通过Samba可以实现基于Linux操作系统的服务器和基于Windows操作系统的客户机之间的文件、目录及共享打印服务。

【问题1】（6分）

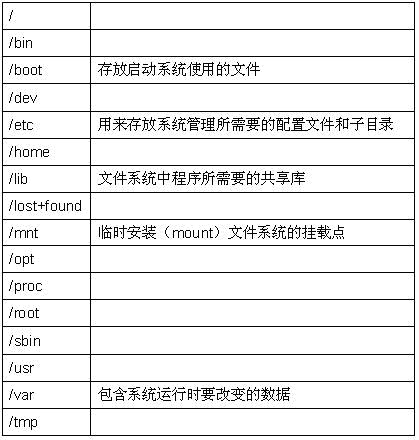

Linux在安装时会创建一些默认的目录，如下表所示：

依据上述表格，在空（1）~（6）中填写恰当的内容（其中空1在候选答案中选择）。
①对于多分区的Linux系统，文件目录树的数目是（1）。
②Linux系统的根目录是（2），默认的用户主目录在（3）目录下，系统的设备文件（如打印驱动）存放在（4）目录中，（5）目录中的内容关机后不能被保存。
③如果在工作期间突然停电，或者没有正常关机，在重新启动机器时，系统将要复查文件系统，系统将找到的无法确定位置的文件放到目录（6）中。
（1）备选答案：
A．1 B．分区的数目 C．大于1

【问题2】（4分）
默认情况下，系统将创建的普通文件的权限设置为-rw-r--r-- ，即文件所有者对文件（7），同组用户对文件（8），其他用户对文件（9）。文件的所有者或者超级用户，采用（10）命令可以改变文件的访问权限。

【问题3】（5分）
Linux系统中Samba的主要配置文件是/etc/samba/smb.conf。请根据以下的smb.conf配置文件，在空（11）~（15）中填写恰当的内容。
Linux服务器启动Samba服务后，在客户机的“网络邻居”中显示提供共享服务的Linux主机名为（11），其共享的服务有（12），能够访问Samba共享服务的客户机的地址范围（13）；能够通过Samba服务读写/home/samba中内容的用户是（14）；该Samba服务器的安全级别是（15）。
[global]
workgroup = MYGROUP
netbios name=smb-server
server string = Samba Server
;hosts allow = 192.168.1. 192.168.2. 127.
load printers = yes
security = user
[printers]
comment = My Printer
browseable = yes
path = /usr/spool/samba
guest ok = yes
writable = no
printable = yes
[public]
comment = Public Test
browseable = no
path = /home/samba
public = yes
writable = yes
printable = no
write list = @test
[user1dir]
comment = User1's Service
browseable = no
path = /usr/usr1
valid users = user1
public = no
writable = yes
printable = no

查看答案

【问题1】答案：（1）A
             （2）/
　          　（3）/home
　          　（4）/dev
          　　（5）/proc
　          　（6）/lost+found

【问题2】答案：（7）可读可写不可执行
             （8）可读不可写不可执行
            （9）可读不可写不可执行
             （10）chmod

【问题3】答案：（11）smb-server
            　（12）printers 或 My Printer
            　（13）无限制（因为host allow被分号注释掉了）
              （14）test用户组或 Linux系统的test组中用户（仅仅回答test用户不给分）
           　（15）user 或用户安全级概要说明：（12）的答案是“printers 或 My Printer”，而不是“文件及打印共享”。这是因为user1dir被设置为public=no，因此在“网络邻居”中显示不出来。

← 上一题回顶部下一题 →

4主观题4 / 5

试题四（共15分）
阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。
【说明】

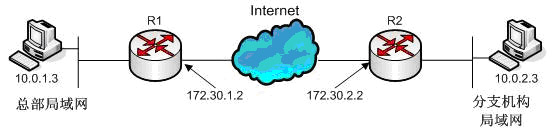

某公司总部和分支机构的网络配置如图4-1所示。在路由器R1和R2上配置IPSec安全策略，实现分支机构和总部的安全通信。

图4-1

【问题1】（4分）

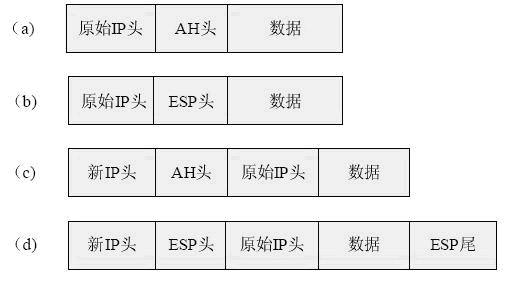

图4-2中（a）、（b）、（c）、（d）为不同类型IPSec数据包的示意图，其中（1）和（2）工作在隧道模式；（3）和（4）支持报文加密。

图4-2

【问题2】（4分）
下面的命令在路由器R1中建立IKE（Internet密钥交换协议）策略，请补充完成命令或说明命令的含义。
R1(config)# crypto isakmp policy 110       进入ISAKMP配置模式
R1(config-isakmp)# encryption des （5）
R1(config-isakmp)# （6）          采用MD5散列算法
R1(config-isakmp)# authentication pre-share （7）
R1(config-isakmp)# group 1
R1(config-isakmp)# lifetime （8）         安全关联生存期为1天

【问题3】（4分）
R2与R1之间采用预共享密钥“12345678”建立IPSec安全关联，请完成下面配置命令。
R1(config)# crypt isakmp key 12345678 address （9）
R2(config)# crypt isakmp key 12345678 address （10）

查看答案

【问题1】答案：　（1）C 或 D
             　（2）D 或 C (不能与1相同)
             　（3）B 或 D
             　（4）D 或 B (不能与3相同)

【问题2】答案：（5）使用DES加密算法
               （6）hash md5
               （7）使用预共享密钥认证方式
               （8）86400 Authentication(认证)

【问题3】答案：　（11）10.0.1.3
　              （12）10.0.2.3
              　（13）10.0.2.3

← 上一题回顶部下一题 →

5主观题5 / 5

试题五（共15分）
阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。
【说明】

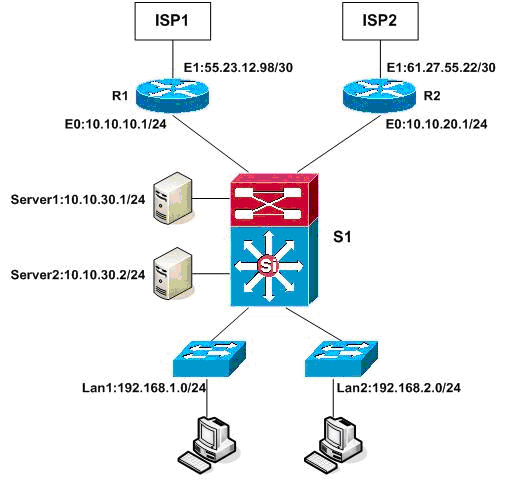

某单位采用双出口网络，其网络拓扑结构如图5-1所示。

图5-1

该单位根据实际需要，配置网络出口实现如下功能：
1．单位网内用户访问IP地址158.124.0.0/15和158.153.208.0/20时，出口经ISP2；
2．单位网内用户访问其他IP地址时，出口经ISP1；
3．服务器通过ISP2线路为外部提供服务。

【问题1】（5分）
在该单位的三层交换机S1上，根据上述要求完成静态路由配置。
ip route （1）（设置默认路由）
ip route 158.124.0.0 （2）（3）（设置静态路由）
ip route 158.153.208.0 （4）（5）（设置静态路由）

【问题2】（6分）
1．根据上述要求，在三层交换机S1上配置了两组ACL，请根据题目要求完成以下配置。
access -list 10 permit ip host 10.10.30.1 any
access -list 10 permit ip host （6） any
access -list 12 permit ip any 158.124.0.0 （7）
access -list 12 permit ip any 158.153.208.0 （8）
access –list 12 deny ip any any
2．完成以下策略路由的配置。
route-map test permit 10
（9） ip address 10
（10） ip next-hop （11）

【问题3】（4分）
以下是路由器R1的部分配置。请完成配置命令。
R1(config)#interface fastethernet0/0
R1(config-if)#ip address （12）（13）
R1(config-if)ip nat inside
……
R1(config)#interface fastethernet0/1
R1(config-if)#ip address （14）（15）
R1(config-if)ip nat outside
……

查看答案

【问题1】答案：（1）0.0.0.0 0.0.0.0 10.10.10.1
             （2）255.254.0.0
             （3）10.10.20.1
             （4）255.255.240.0
           　（5）10.10.20.1

【问题2】答案：（6）10.10.30.2
              （7）0.1.255.255
           　（8）0.0.15.255
            　（9）match
            　（10）set
            　（11）10.10.20.1

【问题3】答案：（12）10.10.10.1
　           （13）255.255.255.0
            　（14）55.23.12.98
              （15）255.255.255.252

← 上一题回顶部下一题 →
